Escha 8024976 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s

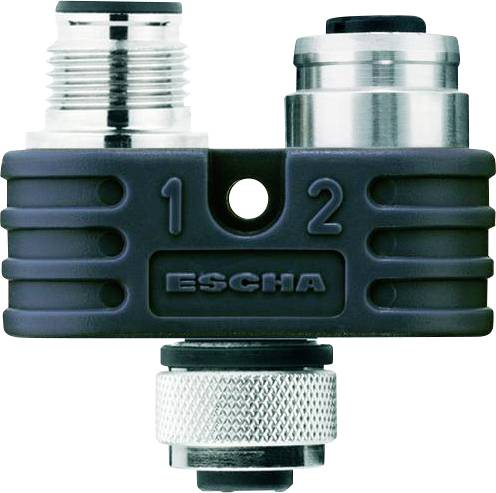

Un connecteur à double port étiqueté 'Escha' avec deux socles métalliques marqués '1' et '2' sur une base noire, et un capuchon métallique séparé.

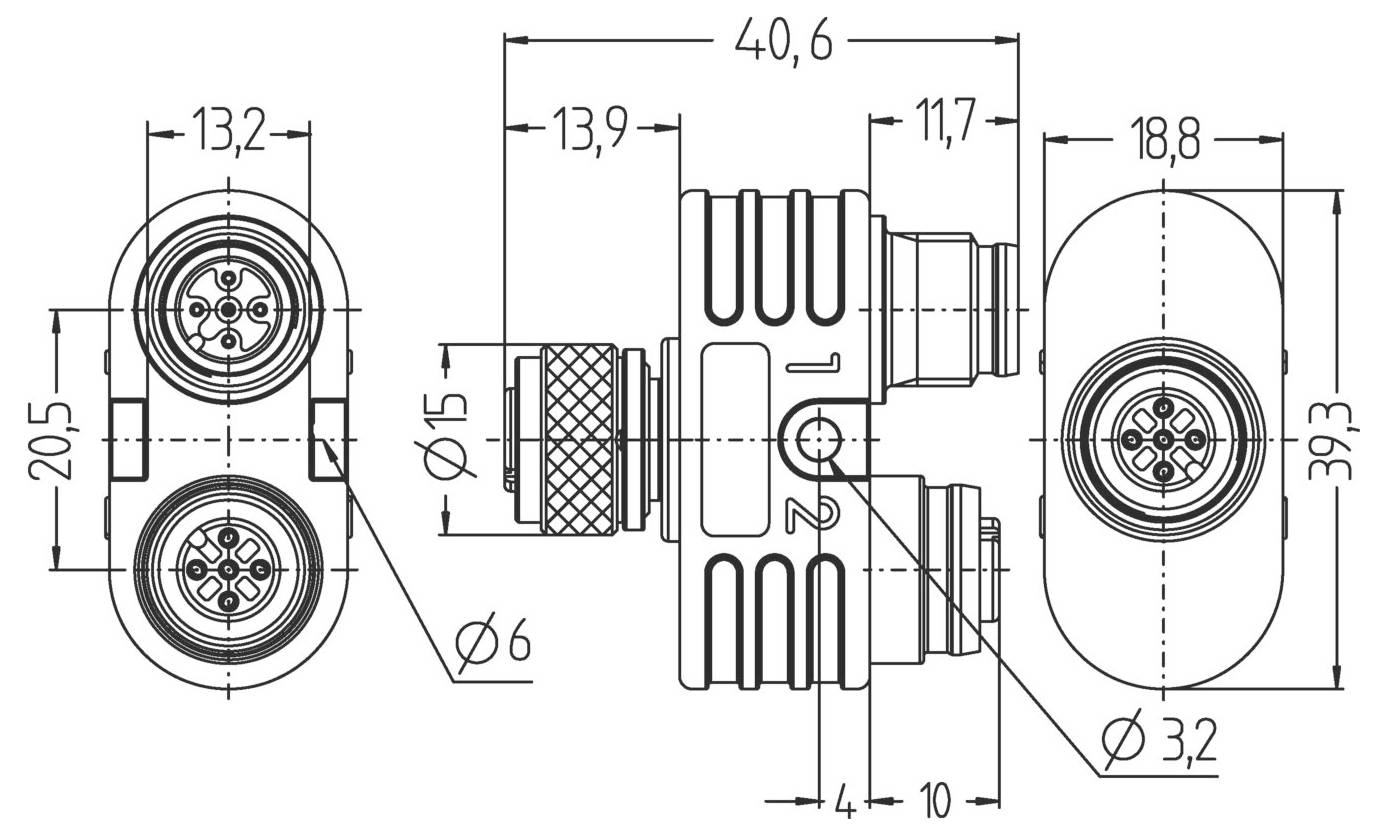

Dessin technique d'un connecteur avec dimensions. La section de gauche présente une vue de face, et la section de droite présente une vue de côté. Les mesures clés comprennent les largeurs (13,2, 20,5) et les longueurs (13,9, 40,6).

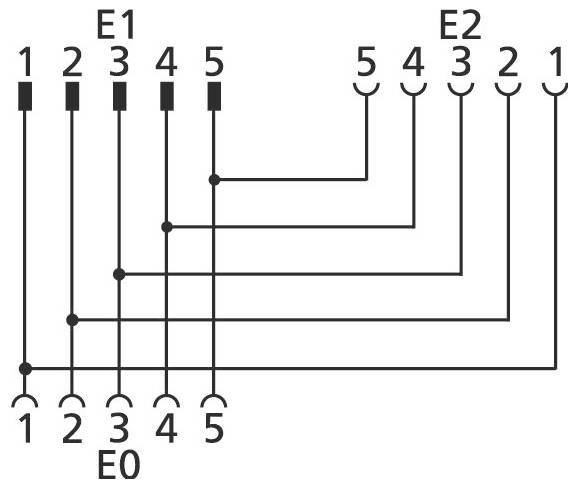

'Diagramme représentant une matrice de câblage de 5x5 avec deux bords opposés étiquetés E0 et E2. Des connexions relient des points numérotés sur chaque bord.'
1/3
Type de produit
Distributeur et adaptateur pour capteurs/actionneurs
Forme
Adaptateur/prolongateur
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Nombre de pôles
5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 22.95 / pièce(s))
CHF 22.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Résistance d'isolement: ≥108 Ω
  • Matériau joint (connecteur) : FPM/FKM
  • Matériau corps de poignée : plastique, TPU, BU
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-101
  • Indice de protection (monté) : IP65, IP67, IP68
  • Température ambiante : -30°C...+90°C
  • Degré de pollution : 3
  • Tension assignée (page A | page B) : 60V
  • Matériel Contacts (page A | page B) : métal, CuZn, plaqué or
  • Matériau support de contact (page A | page B): Plastique, TPU, BK
  • Matériau de projection (page A | page B) : métal, CuZn, nickelé
  • Nombre de pôles (page A | page B): 5
  • Capacité de charge par broche (à 40°C) (page A | page B) : 4 A
  • Sortie (côté A | côté B) : prise, M12;prise, M12
  • Codage (page A | page B): A
Type

MB-FKM5-FSM5-FKM5

Type de produit

Distributeur et adaptateur pour capteurs/actionneurs

Forme

Adaptateur/prolongateur

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

5

Tension nominale

60 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Connexion

connecteur

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuZn

Spécificités

codage A

Température min.

-30 °C

Température max.

90 °C

Référence fabricant

8024976

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553370 Escha 8024976 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553370 Escha 8024976 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
