Escha 8021863 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

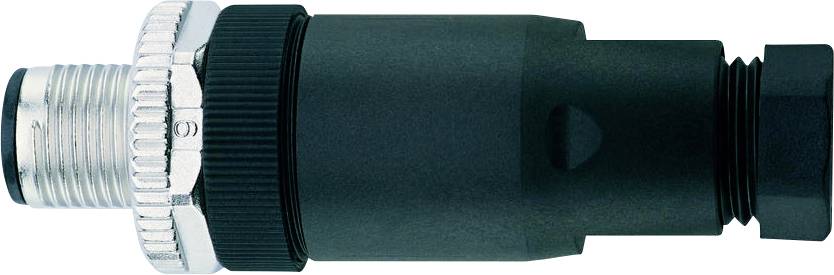

Un connecteur industriel cylindrique en métal et plastique, doté d'une extrémité filetée et d'un mécanisme de verrouillage.

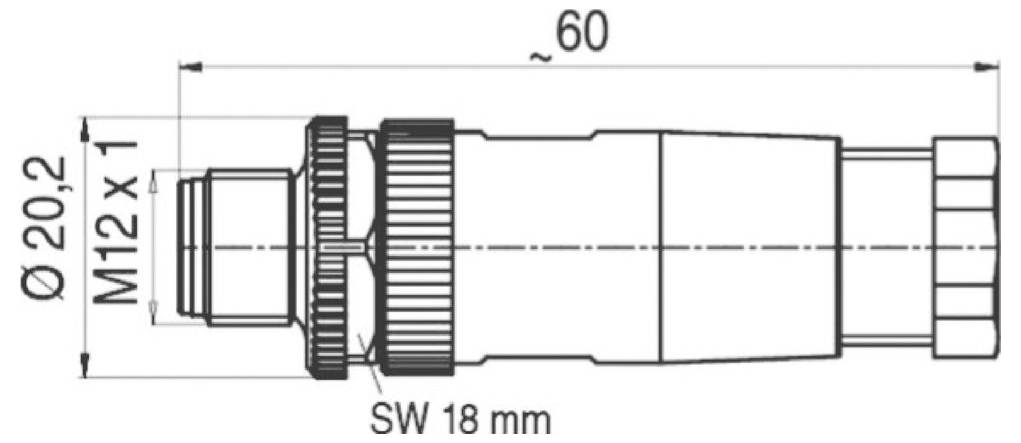

Dessin technique d'un connecteur cylindrique. Dimensions étiquetées comme 'Ø 20,2', longueur '60', et filetage 'M12 x 1' ; taille de clé 'SW 18 mm'.
1/2
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Nombre de pôles
8
Tension nominale
30 V
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 24.95 / pièce(s))
CHF 24.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Tension de mesure : 30V
  • Résistance d'isolement: ≥108 Ω
  • Matériau corps de poignée: Plastique, PA, BK
  • Matériau Contacts : métal, CuZn, plaqué or
  • Matériau support de contact: Plastique, PA, BK
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-101
  • Nombre de pôles : 8
  • Type de protection (monté) : IP67
  • Connecteur : fiche, droite, M12
  • Capacité de charge par broche (à 40°C) : 2.0 A
  • Température ambiante : -40°C...+85°C
  • Degré de pollution : 3
  • Codage : A
  • Résistance intérieure: 3 mΩ
  • Matériau de projection : métal, GD-ZN, nickelé
  • Type de raccordement : raccord vissé/serrage
  • Section de raccordement : max. 0,5 mm²
  • Passage du câble : 6...8 mm
Type d'emballage

Piece

Type

WASC8K

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Nombre de pôles

8

Tension nominale

30 V

Courant nominal

2.0 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.5 mm²

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Connexion

borne à vis

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuZn

Revêtement du contact

doré

Section max.

0.5 mm²

Température min.

-40 °C

Température max.

85 °C

Type de fermeture

à vis

Référence fabricant

8021863

Contenu

1 pc(s)

Ø câble max.

8 mm

Diam. câble (min.)

6 mm

Gamme de Ø de câble

6 - 8 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553368 Escha 8021863 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553368 Escha 8021863 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
