Escha 8004832 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 4 1 pc(s) Piece

« Un raccord rapide pneumatique en métal avec une section de préhension texturée et des extrémités filetées. »

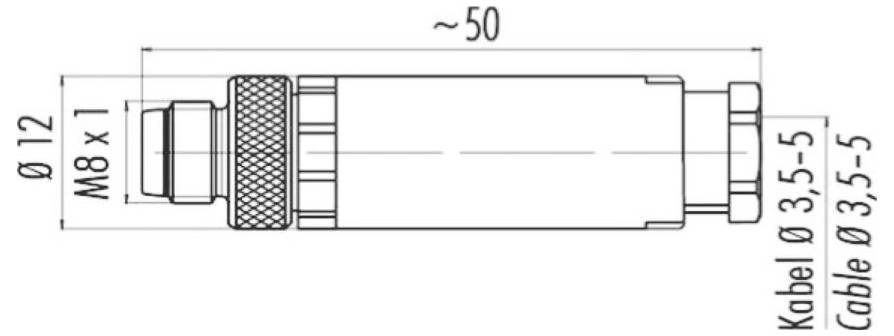

Dessin technique d'un connecteur cylindrique étiqueté avec les dimensions : M8 x 1, diamètre 12 mm, longueur d'environ 50 mm ; diamètre de câble 3,5-5 mm.
1/2
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Coté A
M8 mâle droit
Nombre de pôles
4
Tension nominale
60 V
Courant nominal
4.0 A
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 14.95 / pièce(s))
CHF 14.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Tension de mesure : 60V
  • Résistance d'isolement: ≥108 Ω
  • Matériau de poignée : plastique, PBT/PA, BK
  • Matériau Contacts : métal, CuZn, plaqué or
  • Matériau support de contact: Plastique, PA, BK
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-104
  • Nombre de pôles : 4
  • Type de protection (monté) : IP67
  • Connecteur : fiche, droite, M8
  • Capacité de charge par broche (à 40°C) : 4.0 A
  • Température ambiante : -40°C...+85°C
  • Degré de pollution : 3
  • Codage : A
  • Résistance intérieure: 3 mΩ
  • Matériau de projection : métal, GD-ZN, nickelé
  • Type de raccordement : raccord vissé/serrage
  • Section de raccordement : max. 0,5 mm²
  • Passage du câble : 3,5...5 mm
Type d'emballage

Piece

Type

SSPC4K

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Coté A

M8 mâle droit

Nombre de pôles

4

Tension nominale

60 V

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.5 mm²

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Connexion

borne à vis

Type de filetage côté du raccordement

M8

Codification

A

Matériau du contact

CuZn

Section max.

0.5 mm²

Température min.

-40 °C

Température max.

85 °C

Type de fermeture

à vis

Référence fabricant

8004832

Contenu

1 pc(s)

Ø câble max.

5 mm

Diam. câble (min.)

3.5 mm

Gamme de Ø de câble

3.5 - 5 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553347 Escha 8004832 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553347 Escha 8004832 Connecteur non confectionné pour capteurs/actionneurs M8 Nombre de pôles: 4 1 pc(s) Piece

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
