Name: Escha 8004809 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)
Brand: Escha
SKU: 3553343
Price: 8.9 CHF
Availability: InStock

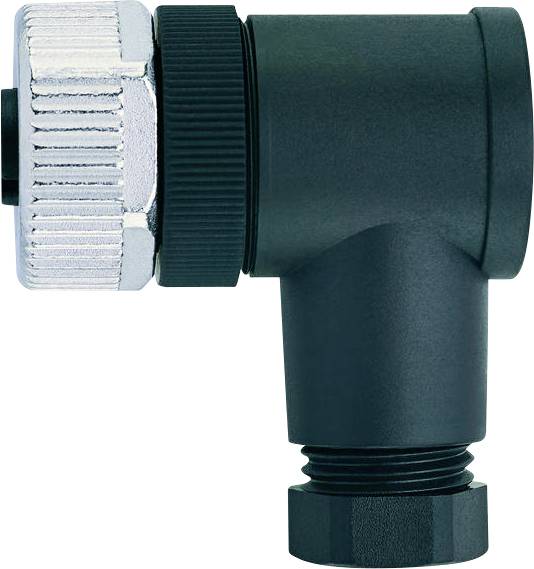

Un connecteur de plomberie noir en forme de L avec des extrémités filetées des deux côtés, dont une avec une finition métallique argentée, utilisé pour les raccordements de tuyaux.

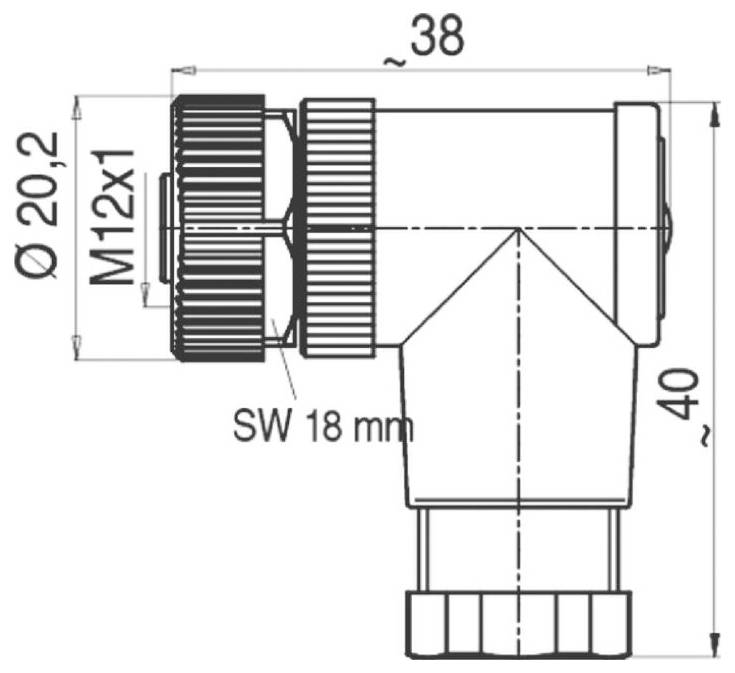

'Schéma technique d'un connecteur. Dimensions : M12x1, longueur de 38 mm, diamètre de 20,2 mm, hauteur de 40 mm, et largeur de clé de 18 mm.'

Schéma d'une structure circulaire avec cinq sections numérotées (de 1 à 5). Une flèche pointe vers le bas, suggérant un flux ou une séquence.

1/3

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Nombre de pôles

Tension nominale

60 V

Courant nominal

4.0 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 12 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 8.90 / pièce(s))

CHF 8.90

Prix TVA incl.

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension de mesure : 60V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau de poignée : plastique, PBT/PA, BK
Contacts Matériaux: Métal, CuZn, CuSnZn
Matériau support de contact: Plastique, PA, BK
Durée de vie mécanique : >50 cycles d'enfichage
Normes : CEI 61076-2-101
Nombre de pôles : 5
Type de protection (monté) : IP67
Connecteur : connecteur femelle, coudé, M12
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -40°C...+85°C
Degré de pollution : 3
Codage : A
Résistance intérieure: 3 mΩ
Matériau de projection : métal, GD-ZN, nickelé
Type de raccordement : raccord vissé/serrage
Section de raccordement : max. 0,75 mm²
Passage du câble : 4...6 mm

Type: WWAKC5K

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Nombre de pôles: 5

Tension nominale: 60 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Section de câble (câblage capteur/actioneeur): 0.75 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Codification: A

Matériau du contact: CuSnZn

Section max.: 0.75 mm²

Température min.: -40 °C

Température max.: 85 °C

Type de fermeture: à vis

Référence fabricant: 8004809

Contenu: 1 pc(s)

Ø câble max.: 6 mm

Diam. câble (min.): 4 mm

Gamme de Ø de câble: 4 - 6 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553343 Escha 8004809 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553343 Escha 8004809 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
