Name: Escha 8004806 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s)
Brand: Escha
SKU: 3553340
Availability: InStock

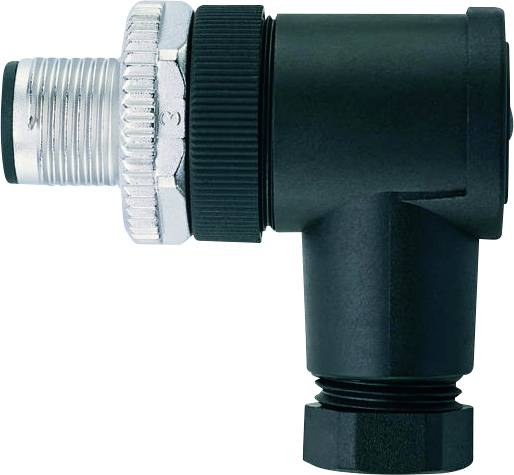

Un connecteur mécanique en forme de L, noir et argent, avec un embout fileté, probablement utilisé pour des applications de plomberie ou industrielles.

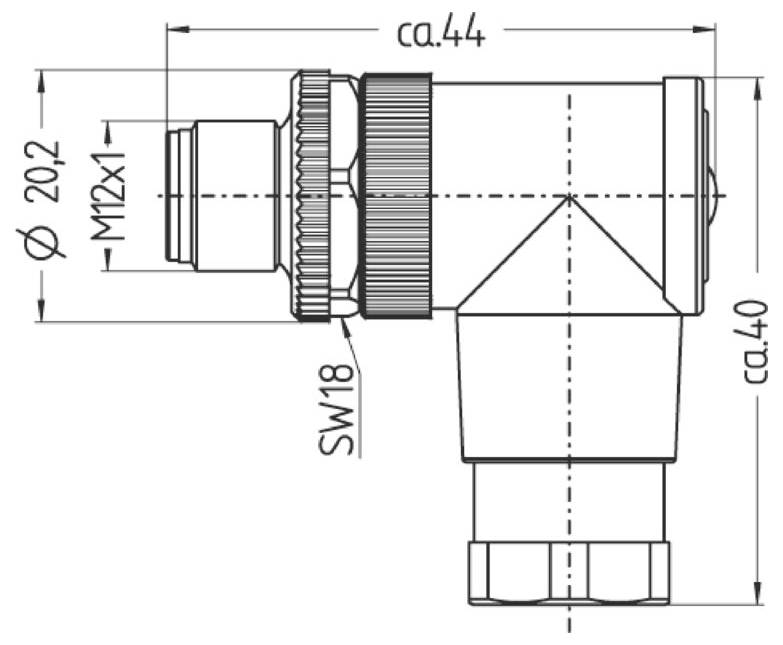

Dessin technique d'un composant cylindrique avec dimensions : diamètre de 20,2 mm, longueur de 44 mm et hauteur de 40 mm. Comprend des sections étiquetées « M12x1 » et « SW18 ».

Cercle avec quatre sections numérotées : 1, 2, 3 et 4, disposées dans le sens des aiguilles d'une montre. Flèche pointant vers le bas en dessous du cercle.

1/3

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Coté A

M12 mâle coudé

Nombre de pôles

Tension nominale

250 V

Courant nominal

4.0 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 29 octobre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 4.30 / pièce(s))

CHF 4.30

Prix TVA incl.

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension assignée : 250V
Résistance d'isolement: ≥108 Ω
Matériau de poignée : plastique, PBT/PA, BK
Contacts Matériaux: Métal, CuZn, CuSnZn
Matériau support de contact: Plastique, PA, BK
Durée de vie mécanique : >50 cycles d'enfichage
Normes : CEI 61076-2-101
Nombre de pôles : 4
Type de protection (monté) : IP67
Connecteur : connecteur, coudé, M12
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -40°C...+85°C
Degré de pollution : 3
Codage : A
Résistance de passage: 8 mΩ
Matériau de projection : métal, GD-ZN, nickelé
Type de raccordement : raccord vissé/serrage
Section de raccordement : max. 0,75 mm²
Passage du câble : 4...6 mm

Type: WWASC4K

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Coté A: M12 mâle coudé

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Section de câble (câblage capteur/actioneeur): 0.75 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Codification: A

Matériau du contact: CuSnZn

Revêtement du contact: CuZn

Section max.: 0.75 mm²

Température min.: -40 °C

Température max.: 85 °C

Type de fermeture: à vis

Référence fabricant: 8004806

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553340 Escha 8004806 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553340 Escha 8004806 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s)

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
