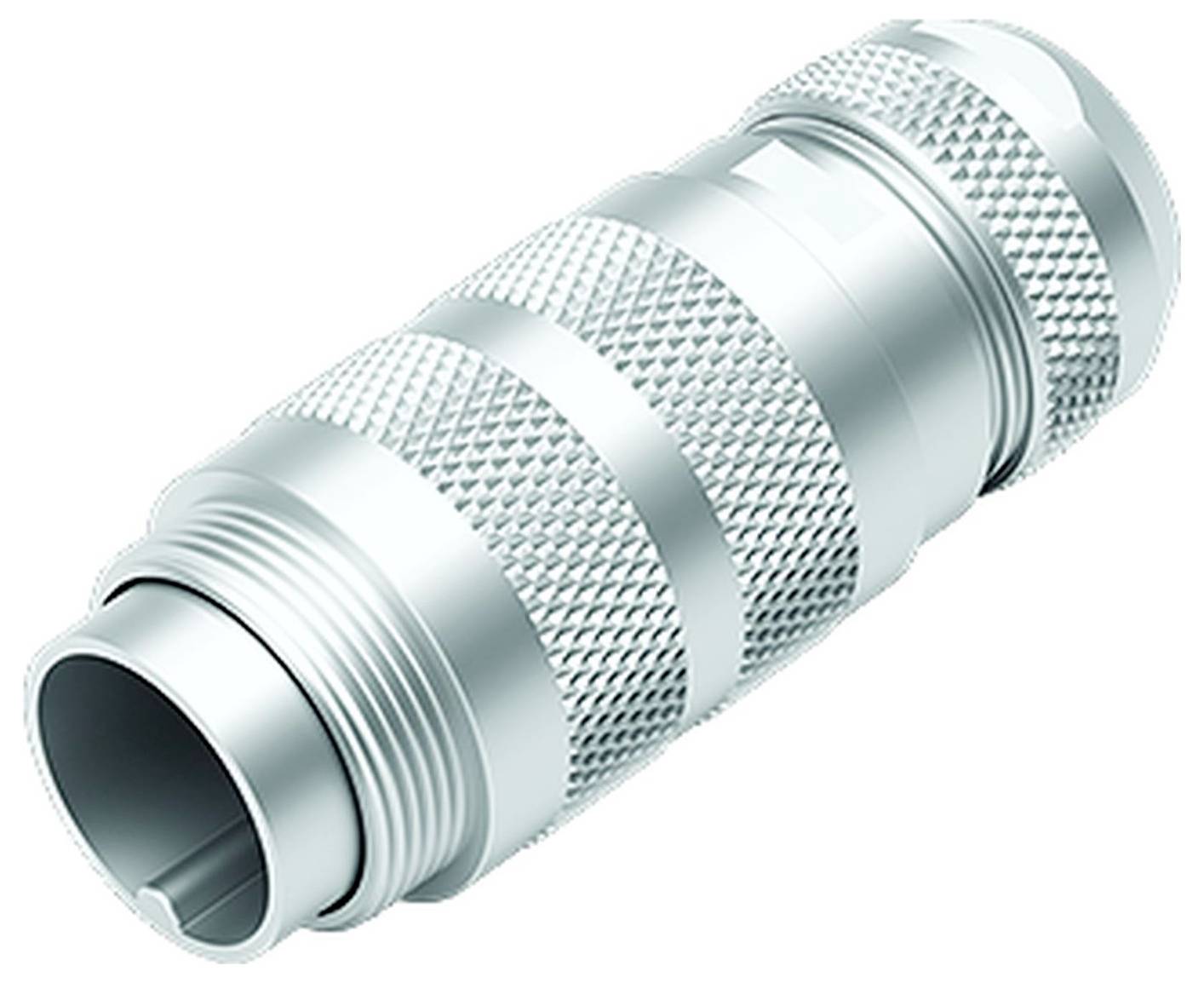

binder 99 5113 760 05 Fiche mâle de câble Nombre total de pôles: 5 1 pc(s)
Type de produit
Fiche mâle de câble
Nombre total de pôles
5
Connexion
à sertir
Contenu
1 pc(s)
Courant nominal - arrondi
6 A
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 28.95 / pièce(s))
CHF 28.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur de câble M16, nombre de pôles : 5 (05-a), 4,1-7,8 mm, blindé, serti (les contacts à sertir doivent être commandés séparément), IP67, UL, version courte
Notre service pour vous
Caractéristiques techniques
- Série : série 423
- Nombre de pôles : 05
- Type de connecteur : fiche mâle pour câble
- Description des variantes : M16 IP67, série 423, connecteur miniature
- Homologation 1 : UL
- Compatibilité CEM : blindé
- Section de raccordement (mm) : 0,14-1,00 mm²
- Section de raccordement (AWG) : AWG 26-18
- Type de raccordement : sertissage
- Verrouillage du connecteur : vis
- Courant nominal (40 °C) : 6,0 A
- Groupe d'isolants: III
- Catégorie de surtension : II
- Degré de pollution : 2
- Tension de mesure ( V) : 150 V.
- Indice de protection : IP67
- Matériau du boîtier : CuZn (laiton nickelé)
- Matériau du corps de contact : PBT
- Matériau de verrouillage : CuZn (laiton)
- Passe-câble : 4,1-7,8 mm
- Caractéristiques de sécurité : le connecteur ne doit pas être branché sous charge ou débranché. Le non-respect de cette consigne et une utilisation incorrecte peuvent entraîner des blessures corporelles.
- Les connecteurs ont été conçus pour des domaines d'utilisation dans la construction d'installations, de commandes et d'appareils électriques. Il appartient à l'utilisateur de vérifier si les connecteurs peuvent être utilisés dans d'autres domaines d'utilisation.
- Les connecteurs utilisés dans les circuits à tension dangereuse ne doivent être montés et utilisés que par, ou sous la surveillance de personnes ayant une formation électrotechnique, en tenant compte des dispositions et normes en vigueur.
- Les connecteurs avec indice de protection IP67 et IP68 ne sont pas adaptés pour une utilisation sous l'eau. Lors de l'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion.
- Le connecteur n'est pas adapté aux tensions secteur. Veuillez respecter les niveaux de pollution et la catégorie de surtension.
- Pour verrouiller le connecteur de câble avec le connecteur d'appareil, le filetage est serré à la main (env. 50 cNm).
- Type
99 5113 760 05
- Type de produit
Fiche mâle de câble
- Nombre total de pôles
5
- Connexion
à sertir
- Contenu
1 pc(s)
- Courant nominal
6 A
- Courant nominal - arrondi
6 A
- Fermeture
vis
- Tension nominale
150 V
- Ø câble max.
7.8 mm
- Diam. câble (min.)
4.1 mm
- Matériau boîtier
laiton nickelé
- Référence fabricant
99 5113 760 05
- Gamme de Ø de câble
4.1 - 7.8 mm
- Nombre de pôles
5
- Conforme à la norme RoHS
oui
IP67
- Plage de serrage AWG (max.)
18 AWG
- Plage d'écrasement AWG (min.)
26 AWG
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3334965 binder 99 5113 760 05 Fiche mâle de câble Nombre total de pôles: 5 1 pc(s)
Description
Fiche 99 5113 760 05
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
