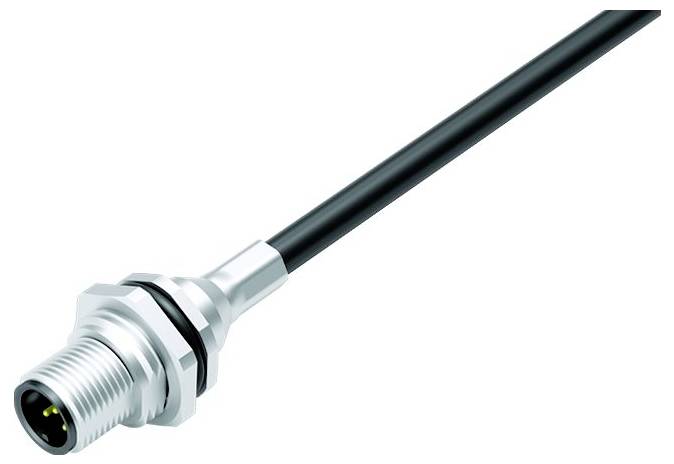

binder 70 3441 288 05 Connecteur à bride M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur à bride
Forme
embase mâle
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
5
Nombre
Total (CHF 38.81 / pièce(s))
CHF 38.81
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur à bride M12, nombre de pôles : 5, blindé, avec câble confectionné, IP68, M16x1,5, PUR, noir, 5 x 0,25 mm², vissable par l'avant, 0,5 M.
Notre service pour vous
Caractéristiques techniques
- Série : série 763
- Nombre de pôles : 05
- Type de connecteur : fiche mâle à bride
- Description des variantes : M12-A, série 763, technologie d'automatisation - capteurs et actionneurs
- Compatibilité CEM : blindé
- Type de connexion : confectionné avec câble
- Verrouillage du connecteur : vis
- Courant nominal (40 °C) : 4,0 A.
- Groupe d'isolants: III
- Catégorie de surtension : II
- Degré de pollution : 3
- Tension de mesure ( V) : 60 V.
- Indice de protection : IP68
- Matière boîtier : zinc moulé sous pression, nickelé
- Matériau du corps de contact : PA
- Matériau (contact) : CuZn (laiton)
- Isolation toron : PP
- Section de câble : 5 x 0,25 mm²
- Diamètre du câble : 4.8
- Longueur de câble : 0,5 m
- Matériau gaine : PUR
- Couleur de la gaine : noir
- Vitesse de déplacement : à 5 m de déplacement horizontal -> 200 m/min
- Rayon de courbure câble déplacé : ≥10 x Ø
- Rayon de courbure câble fixe : ≥5 x Ø
- Sans halogène
- Plage de température supérieure câble fixe (°C) : 90 °C.
- Plage de température inférieure câble fixe (°C) : -50 °C.
- Plage de température supérieure câble déplacé (°C) : 90 °C.
- Plage de température inférieure câble déplacé (°C) : -25 °C.
- Type de montage SM : montage sur boîtier
- Caractéristiques de sécurité : le connecteur ne doit pas être branché sous charge ou débranché. Le non-respect de cette consigne et une utilisation incorrecte peuvent entraîner des blessures corporelles.
- Les connecteurs ont été conçus pour des domaines d'utilisation dans la construction d'installations, de commandes et d'appareils électriques. Il appartient à l'utilisateur de vérifier si les connecteurs peuvent être utilisés dans d'autres domaines d'utilisation.
- L'utilisateur doit prendre les mesures de sécurité appropriées afin que le connecteur ne puisse pas être desserré par inadvertance.
- Les connecteurs avec indice de protection IP67 et IP68 ne sont pas adaptés pour une utilisation sous l'eau.
- Type d'emballage
Piece
- Type
70 3441 288 05
- Type de produit
Connecteur à bride
- Forme
embase mâle
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
5
- Longueur de câble
0.5 m
- Materiau de la gaine
PUR
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Ø extérieur
4.8 mm
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
câble avec connecteur
- Couleur
noir
- Type de filetage côté du raccordement
M12
- Matériau du contact
CuZn
- Spécificités
sans halogène
- Température min.
-50 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
70 3441 288 05
- Contenu
1 pc(s)
- Diamètre de câble
4.8 mm
- Conforme à la norme RoHS
oui
