Name: Bals Elektrotechnik 300 300 Femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3306583
Availability: BackOrder

Connecteur industriel avec boîtier rouge et gris et fermeture à charnière, adapté pour des connexions à 3 broches et convenant aux applications robustes.

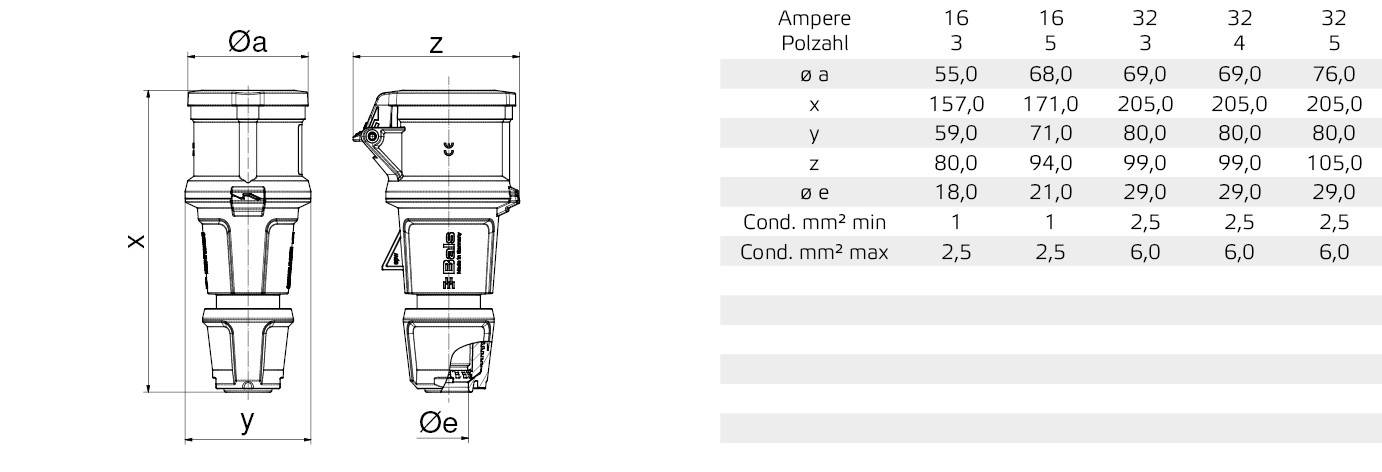

Schéma d'une fiche avec les dimensions 'x', 'y', 'z', 'Øa' et 'Øe', à côté un tableau indiquant les ampères, le nombre de pôles et les dimensions.

Connecteur, rouge et gris, de Bals, vue latérale. Utilisé pour les connexions électriques industrielles.

1/4

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 11.95 / pièce(s))

CHF 12.95

-8 %

CHF 11.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Numéro RAL: 3000
Indice de protection (IP) : IP54
Technique de raccordement : borne sans vis
Fiche droite
Entrée de câble : presse-étoupe
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Femelle CEE

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP54

Couleur: rouge

Contenu: 1 pc(s)

Nombre de pôles: 5

Poids: 0.2200 kg

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3306583 Bals Elektrotechnik 300 300 Femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3306583 Bals Elektrotechnik 300 300 Femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

Coupleur INNOLINQ QC
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP54
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Support de contact/contacts : les contacts sont en laiton blanc, le support de contact est en matériau résistant à la chaleur
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact Kontex-ULTRA
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : couvercle à charnière gris foncé RAL 7012, col rouge RAL 3000, presse-étoupe gris foncé RAL 7012, capot de boîtier gris foncé RAL 7012
Hauteur de l'appareil : 171 mm, largeur de l'appareil : 71 mm, profondeur de l'appareil : 94 mm
Sans halogène
Autres caractéristiques techniques : ce produit est sans plomb, avec presse-étoupe MULTI-GRIP et décharge de traction intégrée, la connexion des pièces du boîtier est sans vis et est verrouillée par un verrouillage. Il est possible d'ouvrir à l'aide d'un tournevis, pour les câbles d'un min. Diamètre de 10 mm à max. Diamètre 21 mm
