Name: Bals Elektrotechnik 24335 24335 Prise mâle CEE 32.0 A 3 pôles 110 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3135041
Availability: BackOrder

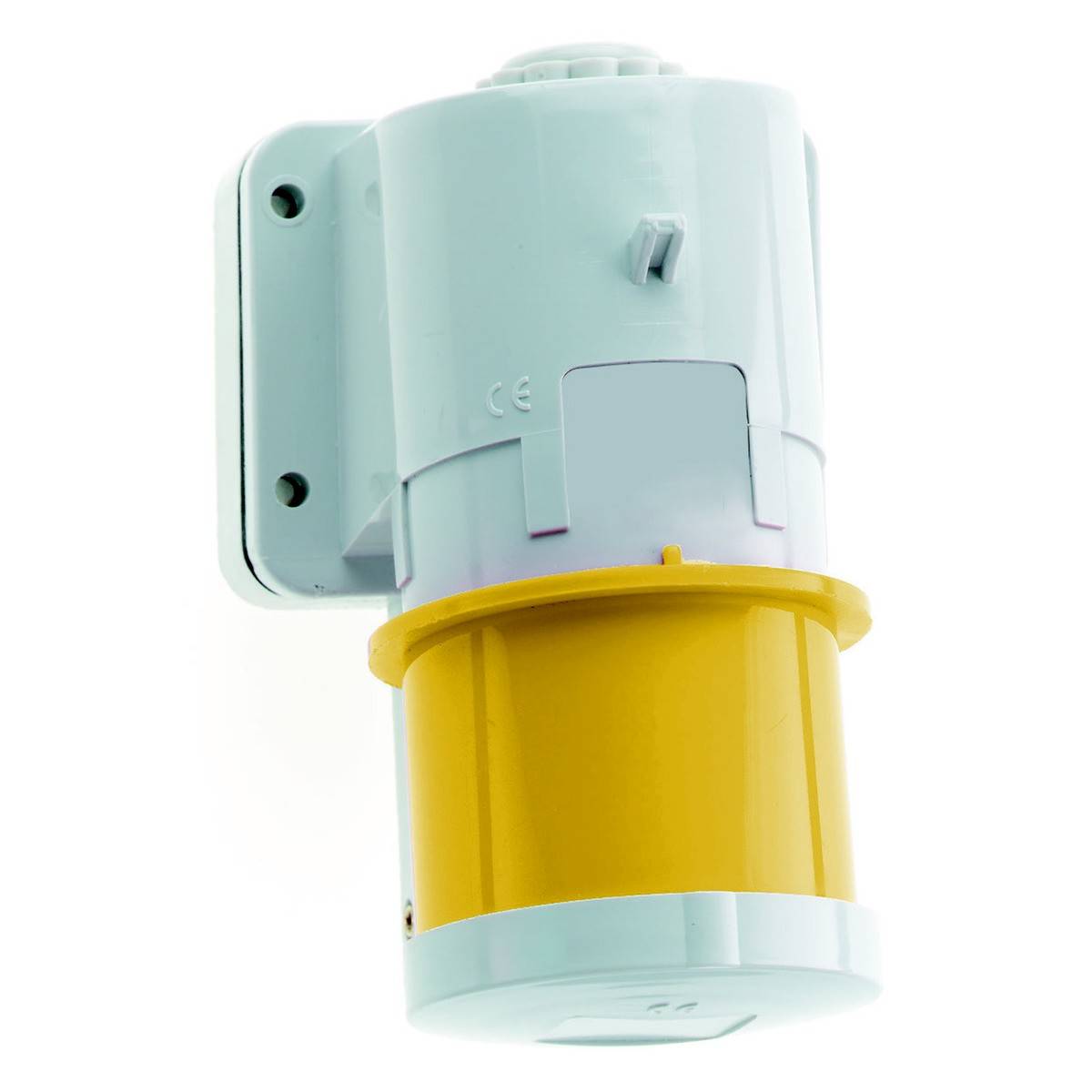

Un connecteur électrique blanc et jaune avec une prise fixée au mur, probablement destiné à des applications industrielles.

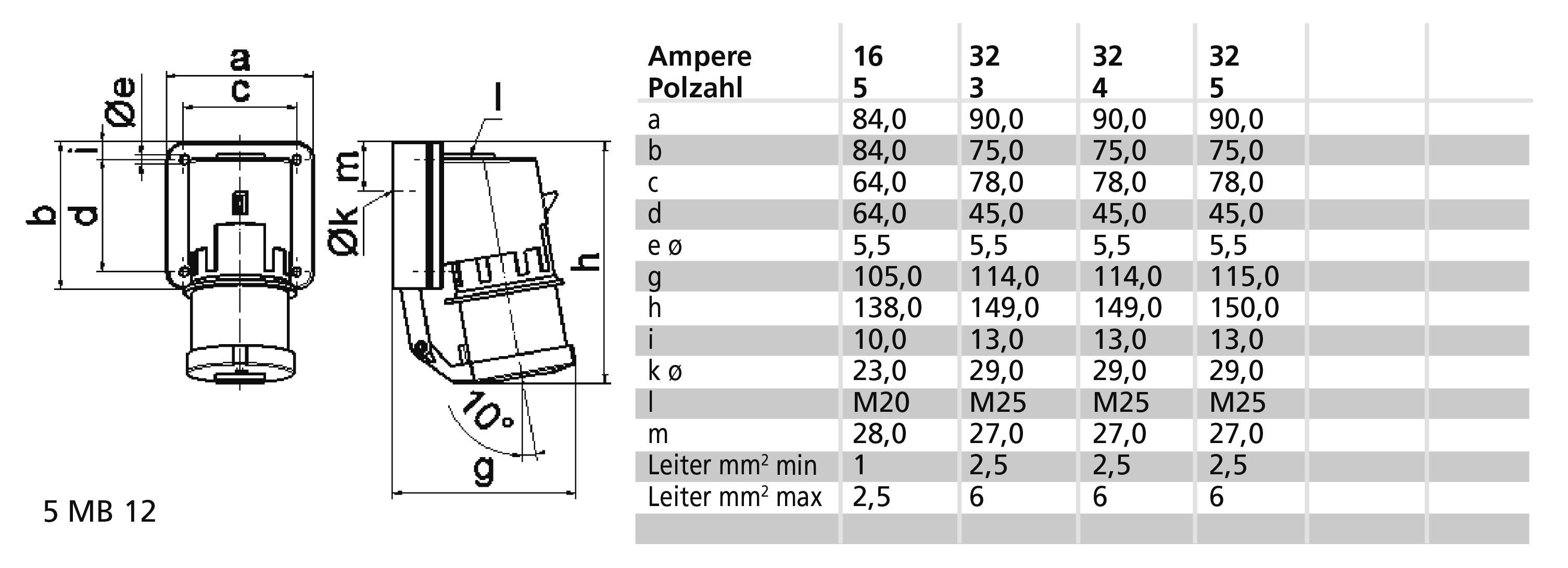

Dessin technique d'un connecteur avec tableau. Le tableau indique les dimensions en millimètres pour différentes valeurs d'ampères (16, 32, 63).

1/2

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 215.95 / pièce(s))

CHF 215.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Tension selon en 60309-2: 110 V (50+60 Hz) jaune
Nombre de pôles : 3
Position de l'heure : 4 h.
Couleur d'identification : jaune
Numéro RAL: 1012
Indice de protection (IP) : IP44
Technique de raccordement : borne à vis
Forme : autre
Inverseur de phase : non
Sens de branchement : coudé
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non

Type de produit: Prise mâle CEE

Tension nominale: 110 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne à vis

Modèle: Coudé

: IP44

Couleur: jaune

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 110 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3135041 Bals Elektrotechnik 24335 24335 Prise mâle CEE 32.0 A 3 pôles 110 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135041 Bals Elektrotechnik 24335 24335 Prise mâle CEE 32.0 A 3 pôles 110 V 1 pc(s)

Description

Connecteur pour appareil mural
32A 3P (2P+PE) 110V (100 - 130V~) 4H IP44
Fréquence 50/60Hz
Couleur technique : jaune RAL 1012
Taille du boîtier : 75x90 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 6,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM25 en haut
Couleur de l'appareil : col jaune RAL 1012, couvercle à charnière gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 147 mm, largeur de l'appareil : 90 mm, profondeur de l'appareil : 117 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et fermée une fois en arrière, le couvercle rabattable est fermé automatiquement

Ce texte a été traduit par une machine.
