Name: Bals Elektrotechnik 21487 21487 Mâle CEE 16.0 A 3 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146147
Availability: BackOrder

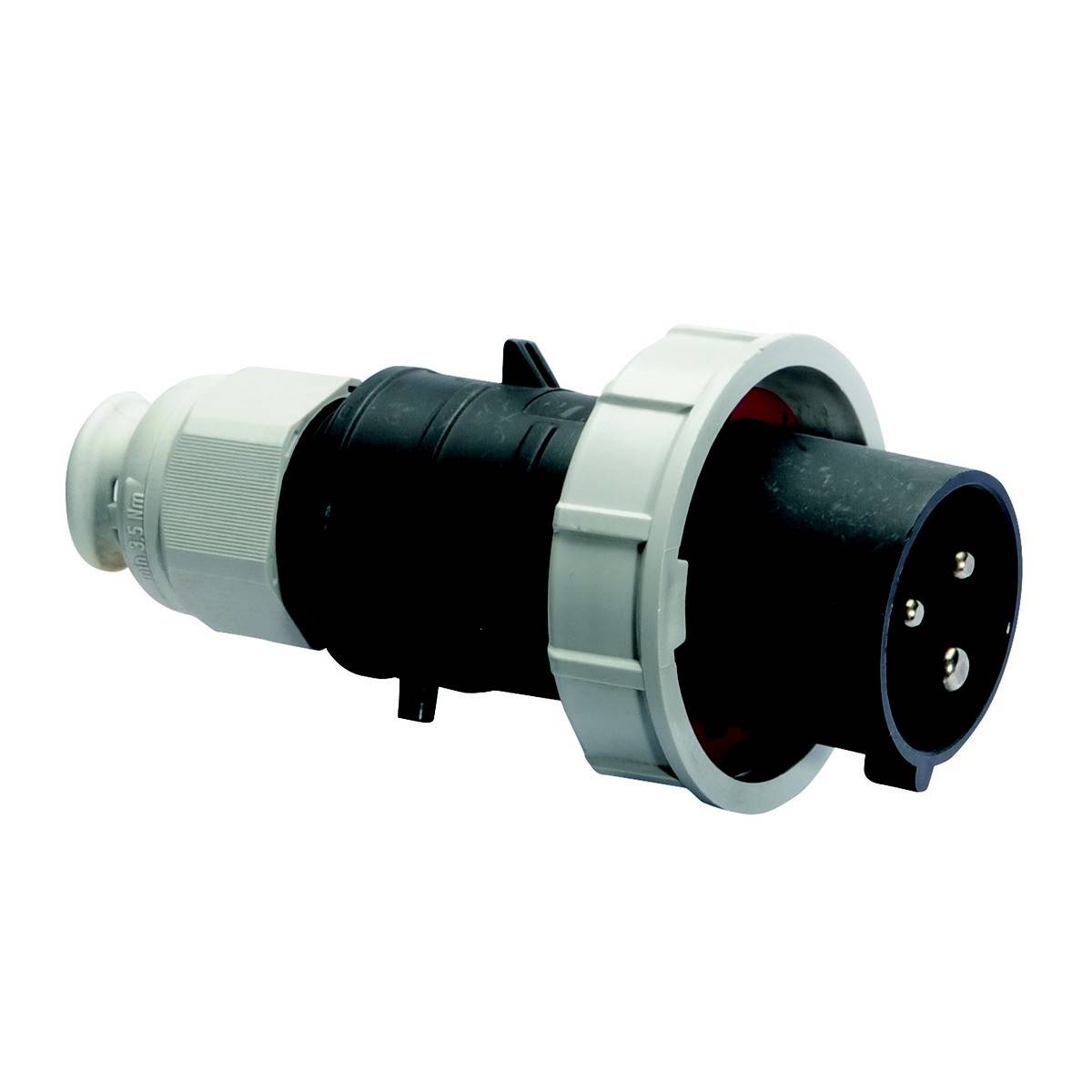

Une prise noire tripolaire avec un boîtier gris, adaptée aux applications industrielles pour les connexions électriques.

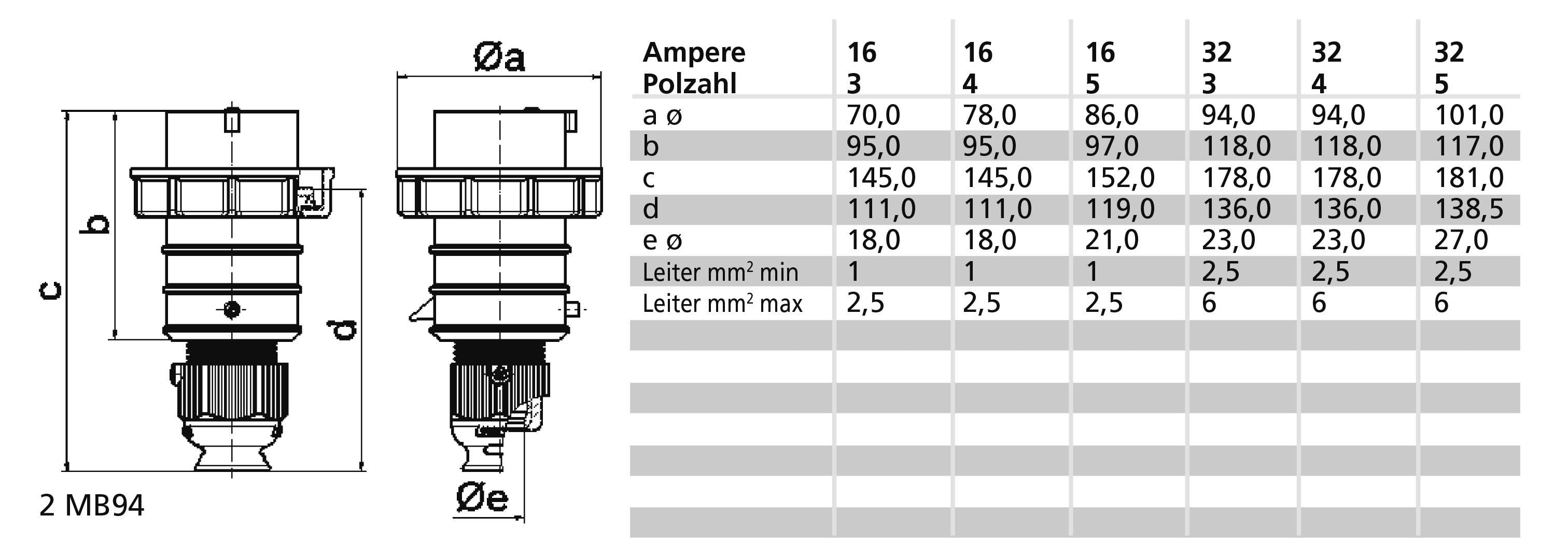

Dessin technique d'un connecteur avec les dimensions a, b, c, d et e. Le tableau indique les tailles de conducteurs pour des valeurs de courant de 16, 25, 32, 63 ampères.

Connecteur électrique à trois broches, boîtier noir avec gaine grise, utilisé pour les connexions électriques industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 129.95 / pièce(s))

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 3
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Mâle CEE

Tension nominale: 500 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP67

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

: 9005

: Gland nut

: 3

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP67

: FAUX

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146147 Bals Elektrotechnik 21487 21487 Mâle CEE 16.0 A 3 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146147 Bals Elektrotechnik 21487 21487 Mâle CEE 16.0 A 3 pôles 500 V 1 pc(s)

Description

FICHE MÂLE QUICK-CONNECT TE
16A 3P (2P+PE) 500V (480 - 500V~) 7H IP67
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : col noir RAL 9005, anneau à baïonnette gris RAL 7035, presse-étoupe gris RAL 7035, capot de boîtier noir RAL 9005
Hauteur de l'appareil : 147 mm, largeur de l'appareil : 71 mm, profondeur de l'appareil : 71 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 8 mm à max. Diamètre 18 mm, avec presse-étoupe TE MULTI-GRIP, décharge de traction intégrée, ouvertures de fuite d'eau supplémentaires et vis de blocage
