Name: Bals Elektrotechnik 21220 21220 Mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3146204
Availability: BackOrder

Prise électrique verte avec couvercle, trois broches métalliques visibles. Adaptée aux applications industrielles ou extérieures.

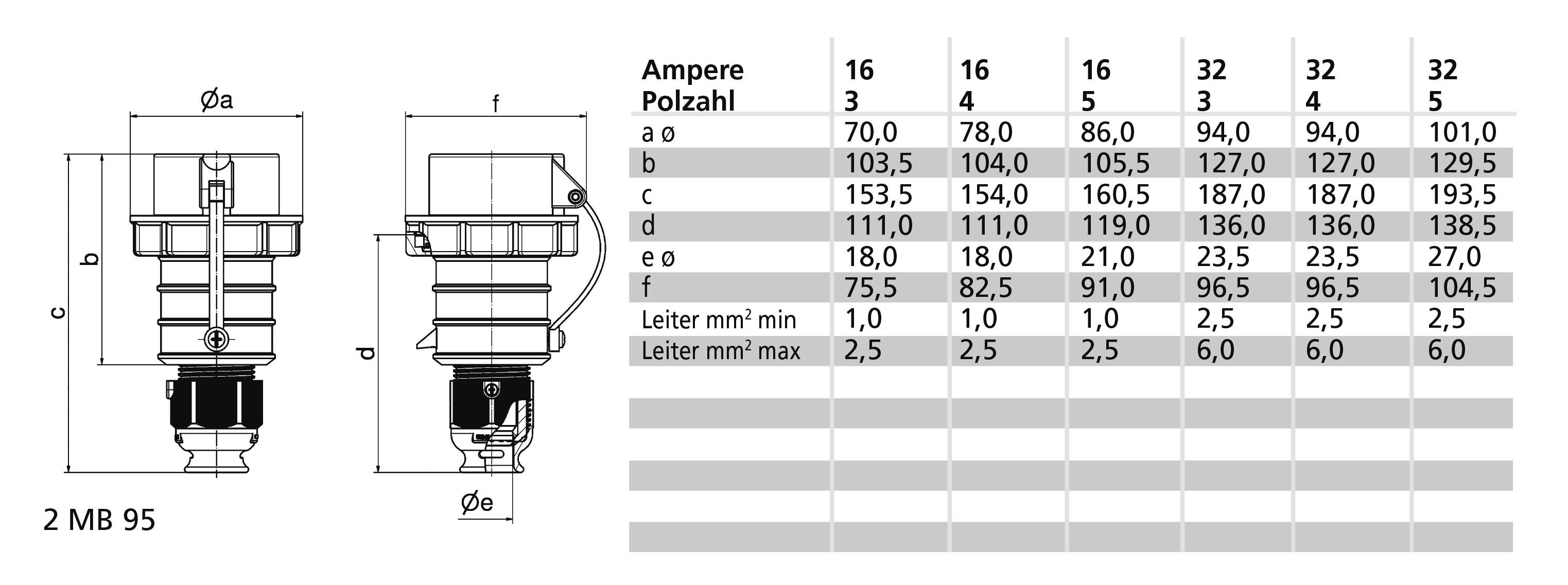

Dessin technique d'une fiche avec dimensions en millimètres et tableau : Nombre de pôles ampères de 16 à 32, avec dimensions a à f.

Une fiche CEE verte à trois pôles avec capuchon de protection, utilisée pour les connexions électriques industrielles, sur un fond blanc.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 127.95 / pièce(s))

CHF 127.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 3
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Position de l'heure : 6 h
Couleur d'identification : vert
Numéro RAL : 6031
Inverseur de phase : non
Type de protection : IP67
Technique de raccordement : borne sans vis
Entrée de câble : presse-étoupe
Fiche droite
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : oui

Type de produit: Mâle CEE

Tension nominale: 230 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Droit

: IP67

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146204 Bals Elektrotechnik 21220 21220 Mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146204 Bals Elektrotechnik 21220 21220 Mâle CEE 16.0 A 3 pôles 230 V 1 pc(s)

Description

CONNECTEUR QUICK-CONNECT TN
16A 3P (2P+PE) 230V (200 - 250V~) 6H IP67
Fréquence 50/60Hz
Couleur caractéristique technique : vert bronze RAL 6031-F9
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 2,5 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis avec bornes à ressort à ressort à cage
Entrée de câble : avec presse-étoupe
Couleur de l'appareil : câble vert bronze RAL 6031-F9, anneau à baïonnette vert bronze RAL 6031-F9, capot de boîtier vert bronze RAL 6031-F9, col vert bronze RAL 6031-F9, capot de fermeture vert bronze RAL 6031-F09
Hauteur de l'appareil : 154 mm, largeur de l'appareil : 70,5 mm, profondeur de l'appareil : 76 mm
Autres caractéristiques techniques : pour câble d'une longueur min. Diamètre de 8 mm à max. Diamètre 18 mm, avec presse-étoupe MULTI-GRIP TE, décharge de traction intégrée, orifices de fuite d'eau supplémentaires et vis de blocage, avec capot de fermeture
Type VG : VG 96919 CP 017, code d'alimentation : 5935-12-312-5515
