Name: Bals Elektrotechnik 1506 1506 Prise murale femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147364
Availability: BackOrder

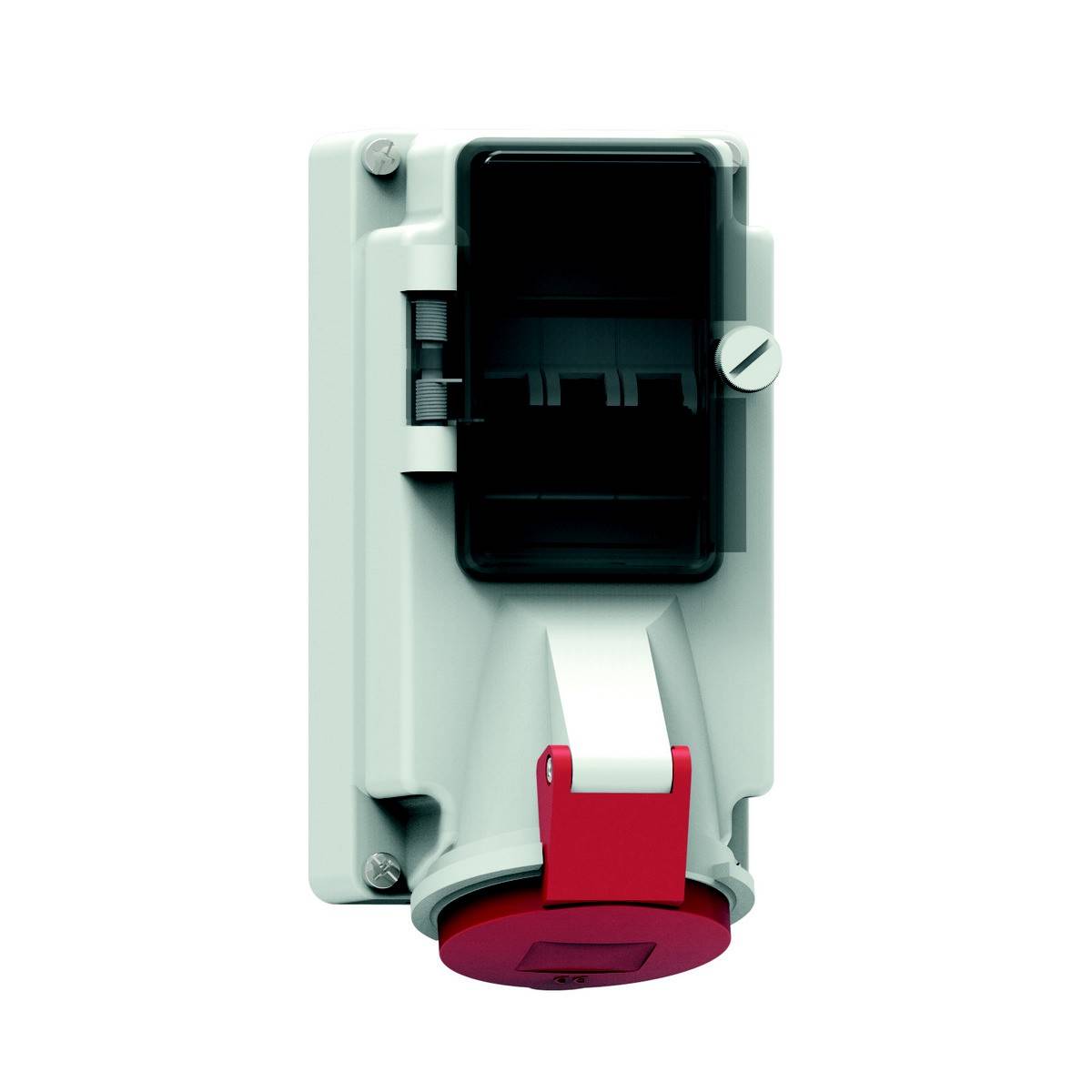

Coupleur industriel en blanc et rouge, monté sur un mur. Adapté aux applications industrielles d'alimentation électrique.

Prise industrielle électrique montée sur le mur, boîtier robuste gris avec volet de protection, adaptée aux intensités électriques élevées.

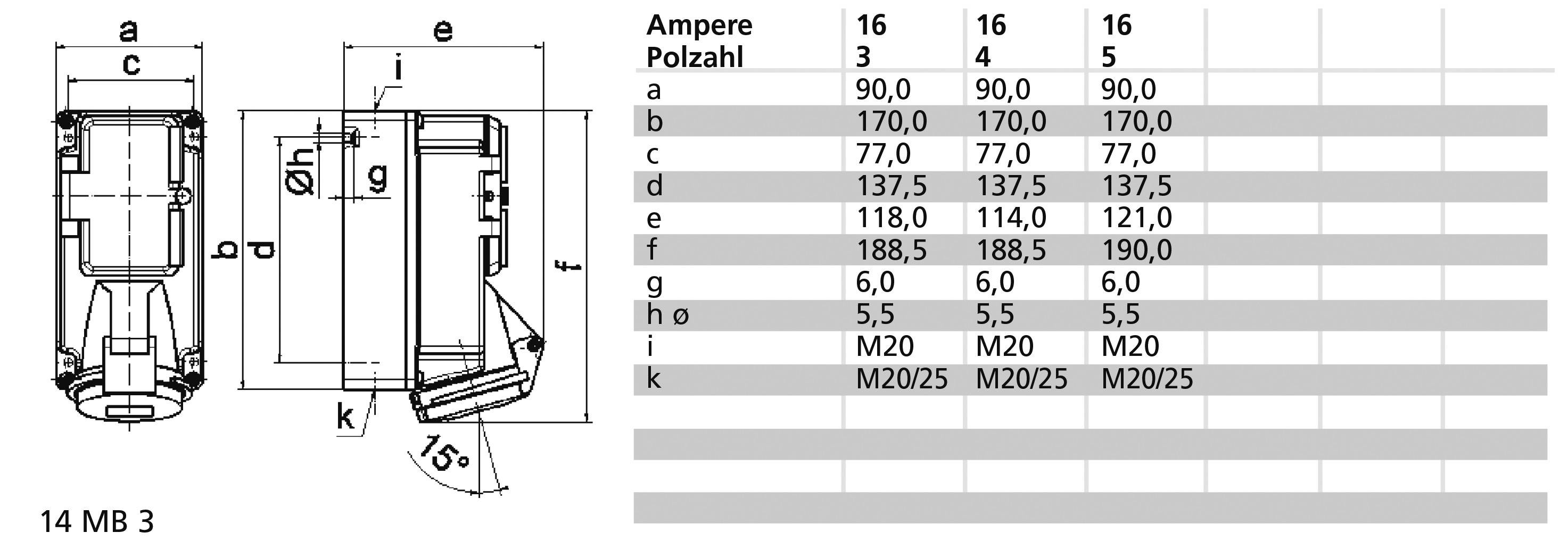

'Dessin technique d'un connecteur avec dimensions a-k. Le tableau indique les dimensions en mm et les informations pour les ampères (16, 13, 4, 5) et le nombre de pôles (3, 4, 5).'

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 594.95 / pièce(s))

CHF 594.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Nombre de pôles : 5
Tension selon en 60309-2: 400 V (50+60 Hz) rouge
Position de l'heure : 6 h
Couleur d'identification : rouge
Indice de protection (IP) : IP44
Interrupteur : sans interrupteur marche/arrêt
Modèle de commutateur : sans
Avec disjoncteur FI : non
Emplacements vides sur la poutre support : non
Matériau du boîtier : plastique
Modèle : partie inférieure et partie supérieure
Protection : automatique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : non

Type de produit: Prise murale femelle CEE

Spécificités: bornes de raccordement sans vis

Tension nominale: 400 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: prise CEE 16 A 5 pôles

Conducteurs: 5

Modèle: Partie inférieure et partie supérieure

: IP44

Couleur: rouge

Dim.: (L x l x H) 122 x 90 x 190 mm

Longueur: 122 mm

Largeur: 90 mm

Hauteur: 190 mm

Contenu: 1 pc(s)

Nombre de pôles: 5

Matériau: plastique

Tension de fonctionnement: 400 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3147364 Bals Elektrotechnik 1506 1506 Prise murale femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147364 Bals Elektrotechnik 1506 1506 Prise murale femelle CEE 16.0 A 5 pôles 400 V 1 pc(s)

Description

Prise murale QUICK-CONNECT TE, protégée
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Fréquence 50/60Hz
Couleur technique : rouge RAL 3000
Taille du boîtier : 170 x 90 mm (H x L)
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polycarbonate
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Protection : automatique
Entrée de câble : 1xM20 en haut, 1xM25/20 en bas
Couleur de l'appareil : clapet de commande, couvercle rabattable rouge RAL 3000, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 190 mm, largeur de l'appareil : 90 mm, profondeur de l'appareil : 122 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut et fermée deux fois en bas, la partie inférieure du boîtier peut pivoter de 180°, avec disjoncteur intégré C 3 pôles

Ce texte a été traduit par une machine.
