Bals Elektrotechnik 13930 13930 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

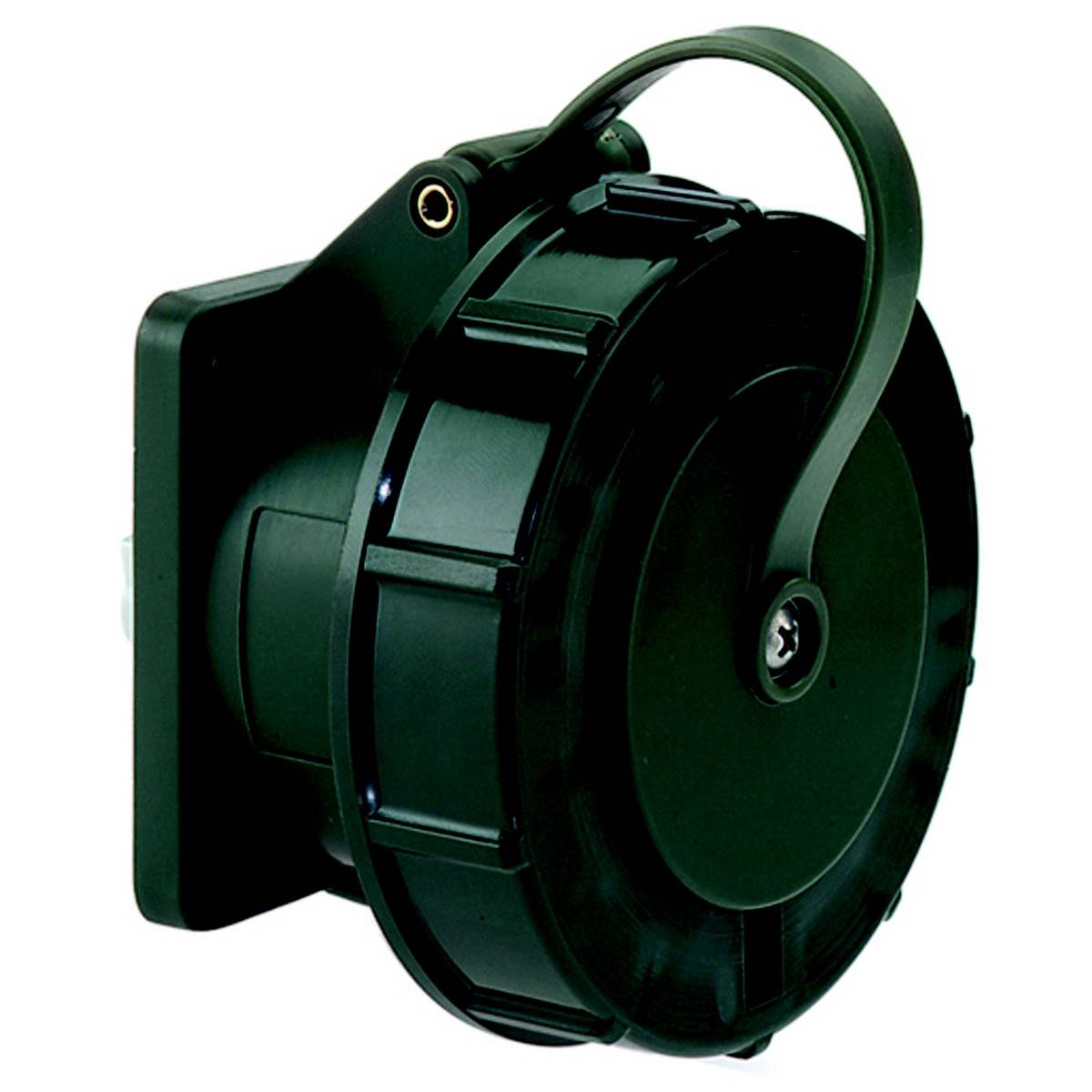

Adaptateur ou fiche noir, rond, avec poignée, monté sur une base rectangulaire. Utilisé dans des applications électriques.
Dessin technique d'un composant avec un tableau indiquant les dimensions en mm pour différents nombres d'ampères (16, 25, 32, 63).
1/2
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 29 décembre 2026
Nombre
Total (CHF 149.95 / pièce(s))
CHF 149.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Courant IEC : 16 A.
  • Tension selon en 60309-2: 50-500 V (>300-500 Hz) vert
  • Nombre de pôles : 4
  • Position de l'heure : 2 h
  • Couleur d'identification : vert
  • Numéro RAL : 6031
  • Type de protection : IP67
  • Technique de raccordement : borne sans vis
  • Fiche droite
  • Entrée de câble : autre
  • Matière : plastique
  • Matériau des contacts : CuZn
  • Contacts de traitement de surface : nickelés
  • Version militaire : oui
  • Cote de bride verticale : 75 mm
  • Pas de trou vertical : 60 mm
  • Cote de bride horizontale : 75 mm
  • Trou horizontal : 60 mm
Type de produit

Prise femelle CEE

Tension nominale

500 V

Courant nominal

16.0 A

Courant nominal - arrondi

16 A

Connecteur A

borne sans vis

Modèle

Droit

IP67

Couleur

vert

Contenu

1 pc(s)

Nombre de pôles

4

Connexion

borne

Matériau (détails)

Plastique

Tension de fonctionnement

500 V

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3135015 Bals Elektrotechnik 13930 13930 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135015 Bals Elektrotechnik 13930 13930 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Description

Prise femelle de montage QUICK-CONNECT TN droite
16A 4p (3P+PE) >50V vert >300-500Hz (> 50V~) 2h IP67
Fréquence : de plus de 300 à 500 Hz inclus
Couleur caractéristique technique : vert bronze RAL 6031-F9
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : anneau à baïonnette vert bronze RAL 6031-F9, couvercle à charnière vert bronze RAL 6031-F9, boîtier vert bronze RAL 6031-F9
Hauteur de l'appareil : 84 mm, largeur de l'appareil : 78,5 mm, profondeur de l'appareil : 95 mm
Cote de bride verticale : 75 mm, cote de bride horizontale : 75 mm
Pas de trou vertical : 60 mm, pas de trou horizontal : 60 mm
Autres caractéristiques techniques : le couvercle à baïonnette est fixé sur le boîtier à l'aide d'une sangle de fixation
Type VG : VG 96919 AS 022

Ce texte a été traduit par une machine.

Avertissement

  • Composant de sécurité - installation uniquement par une personne qualifiée
