Bals Elektrotechnik 13699 13699 Prise femelle CEE 16.0 A 5 pôles 500 V 1 pc(s)

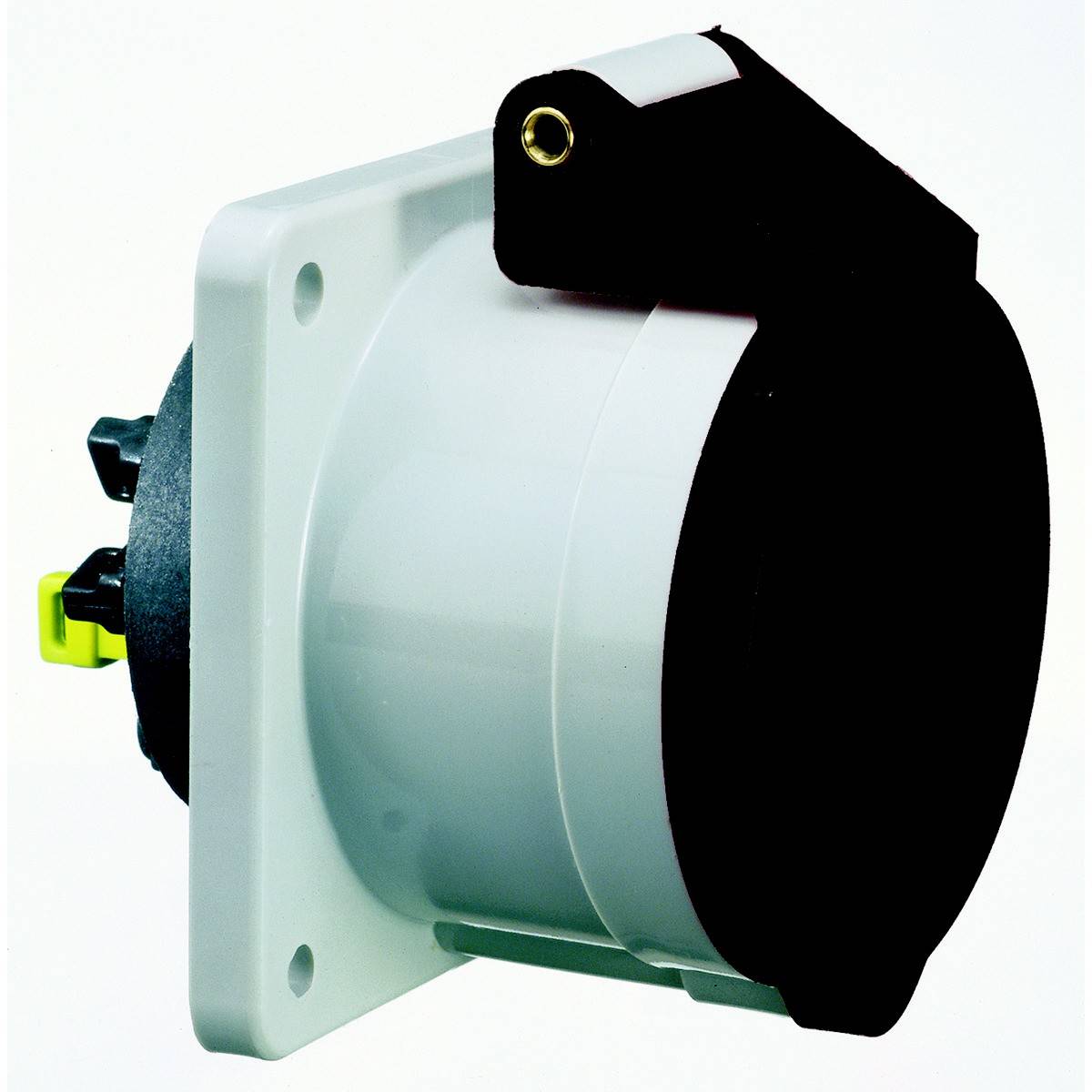

Une prise électrique dans un boîtier, avec un couvercle de protection noir. Adaptée aux applications industrielles.
Prise électrique blanche avec un couvercle noir, montée sur un support d'angle droit, adaptée aux applications industrielles.

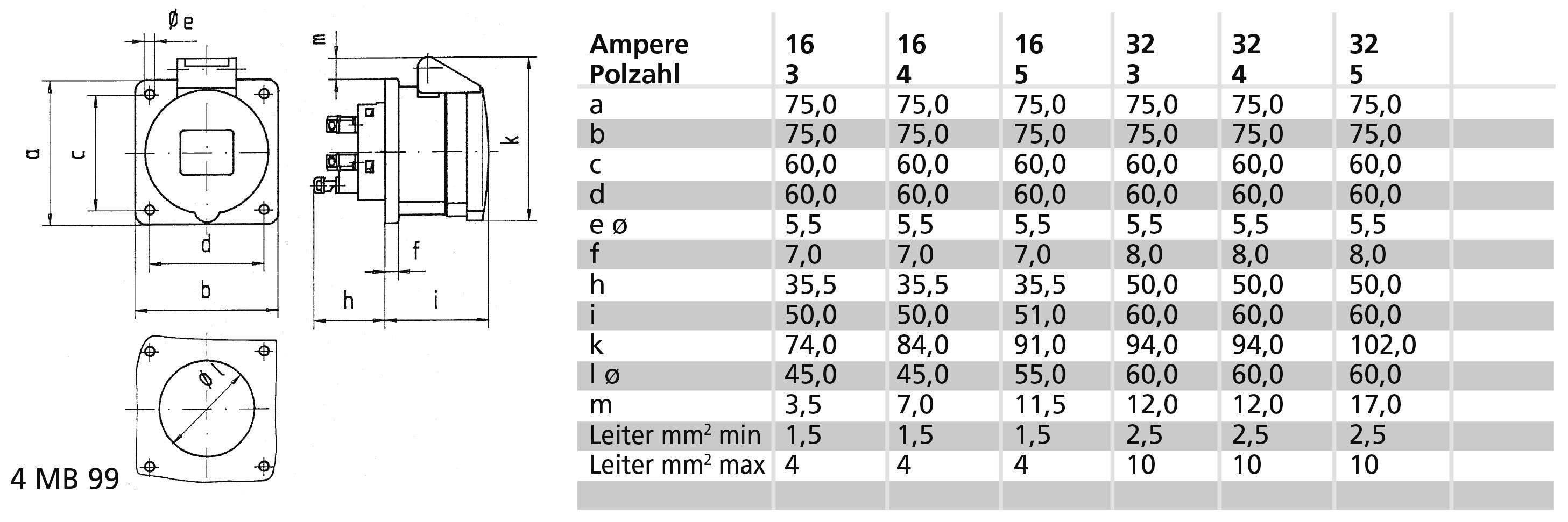

Dessin technique d'un connecteur électrique avec dimensions et tableau. Présente les mesures pour différents ampérages et nombres de pôles.
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer., 30 décembre 2026
Nombre
Total (CHF 101.95 / pièce(s))
CHF 101.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Courant IEC : 16 A.
  • Tension selon en 60309-2: 500 V (50+60 Hz) noir
  • Nombre de pôles : 5
  • Position de l'heure : 7 h
  • Couleur d'identification : noir
  • Numéro RAL : 9005
  • Indice de protection (IP) : IP44
  • Technique de raccordement : borne sans vis
  • Fiche droite
  • Entrée de câble : autre
  • Matière : plastique
  • Matériau des contacts : CuZn
  • Contact de traitement de surface : non traité
  • Version militaire : non
  • Cote de bride verticale : 75 mm
  • Pas de trou vertical : 60 mm
  • Cote de bride horizontale : 75 mm
  • Trou horizontal : 60 mm
Type de produit

Prise femelle CEE

Tension nominale

500 V

Courant nominal

16.0 A

Courant nominal - arrondi

16 A

Connecteur A

borne sans vis

Modèle

Droit

IP44

Couleur

noir

Contenu

1 pc(s)

Nombre de pôles

5

Connexion

borne

Matériau (détails)

Plastique

Tension de fonctionnement

500 V

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3146070 Bals Elektrotechnik 13699 13699 Prise femelle CEE 16.0 A 5 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146070 Bals Elektrotechnik 13699 13699 Prise femelle CEE 16.0 A 5 pôles 500 V 1 pc(s)

Description

Prise de CONNEXION RAPIDE droite
16A 5P (3P+N+PE) 500V (277/480 - 288/500V~) 7H IP44
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : couvercle rabattable noir RAL 9005, boîtier gris RAL 7035
Hauteur de l'appareil : 86 mm, largeur de l'appareil : 75 mm, profondeur de l'appareil : 89 mm
Cote de bride verticale : 75 mm, cote de bride horizontale : 75 mm
Pas de trou vertical : 60 mm, pas de trou horizontal : 60 mm

Ce texte a été traduit par une machine.

Avertissement

  • Composant de sécurité - installation uniquement par une personne qualifiée
