Name: Bals Elektrotechnik 12754 12754 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3145962
Availability: BackOrder

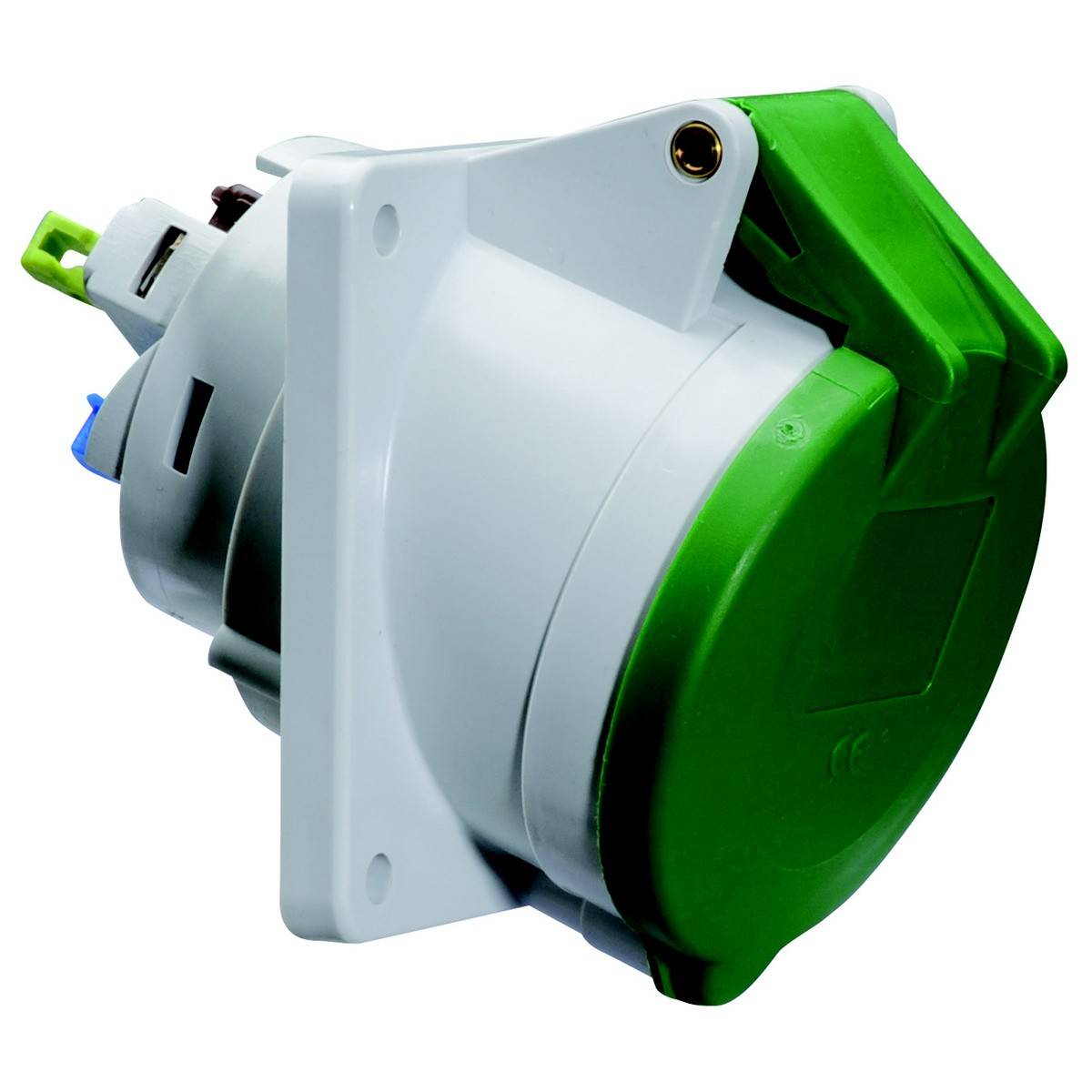

Prise industrielle murale avec couvercle vert et boîtier blanc, vue latérale, destinée aux connexions électriques dans des applications industrielles.

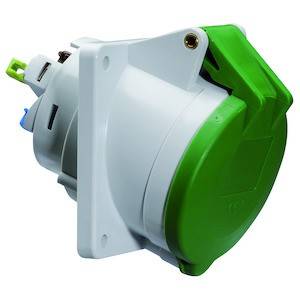

Prise électrique blanche avec couvercle de protection vert. Elle convient aux applications industrielles et offre une protection robuste contre les influences environnementales.

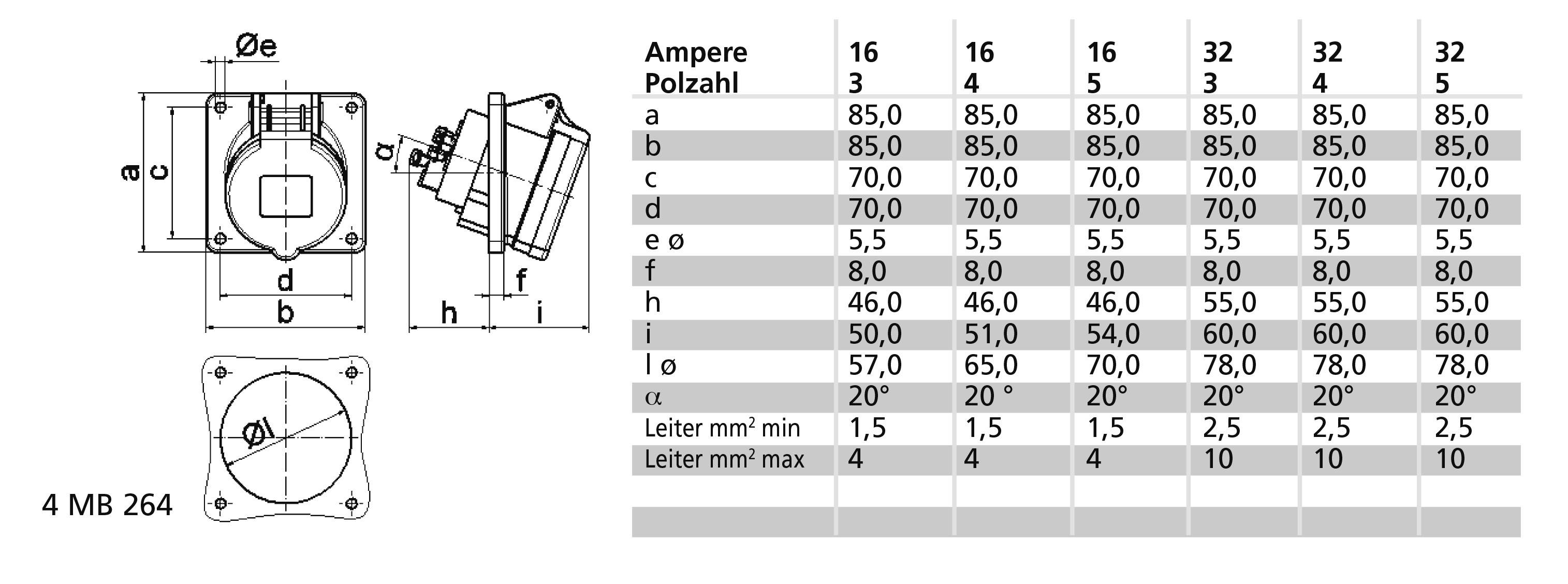

Dessin technique d'un boîtier de prise électrique avec vue latérale et dimensions. Le tableau présente les mesures pour différentes intensités de courant et nombres de pôles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 24 décembre 2026

Nombre

pièce(s)

Total (CHF 89.95 / pièce(s))

CHF 89.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 16 A.
Tension selon en 60309-2: 50-500 V (100-300 Hz) vert
Nombre de pôles : 4
Position de l'heure : 10 h
Couleur d'identification : vert
Numéro RAL : 6002
Indice de protection (IP) : IP44
Technique de raccordement : borne sans vis
Sens de branchement : coudé
Entrée de câble : autre
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Version militaire : non
Cote de bride verticale : 85 mm
Pas de trou vertical : 70 mm
Cote de bride horizontale : 85 mm
Trou horizontal : 70 mm

Type de produit: Prise femelle CEE

Tension nominale: 500 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne sans vis

Modèle: Coudé

: IP44

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

: 6002

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: FAUX

: 10 h

: Green

: 50-500 V (100-300 Hz) green

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3145962 Bals Elektrotechnik 12754 12754 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3145962 Bals Elektrotechnik 12754 12754 Prise femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Description

Prise d'alimentation de montage RAPIDE inclinée
16A 4p (3P+PE) >50V vert 100-300Hz (> 50V~) 10h IP44
Fréquence : de 100 à 300 Hz inclus
Couleur technique : vert RAL 6002
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : couvercle à charnière vert RAL 6002, boîtier gris RAL 7035
Hauteur de l'appareil : 85 mm, largeur de l'appareil : 85 mm, profondeur de l'appareil : 102 mm
Cote de bride verticale : 85 mm, cote de bride horizontale : 85 mm
Pas de trou vertical : 70 mm, pas de trou horizontal : 70 mm
Autres caractéristiques techniques : l'inclinaison est de 20°
