Name: Bals Elektrotechnik 12169 12169 Prise femelle CEE 32.0 A 3 pôles 230 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3135017
Availability: BackOrder

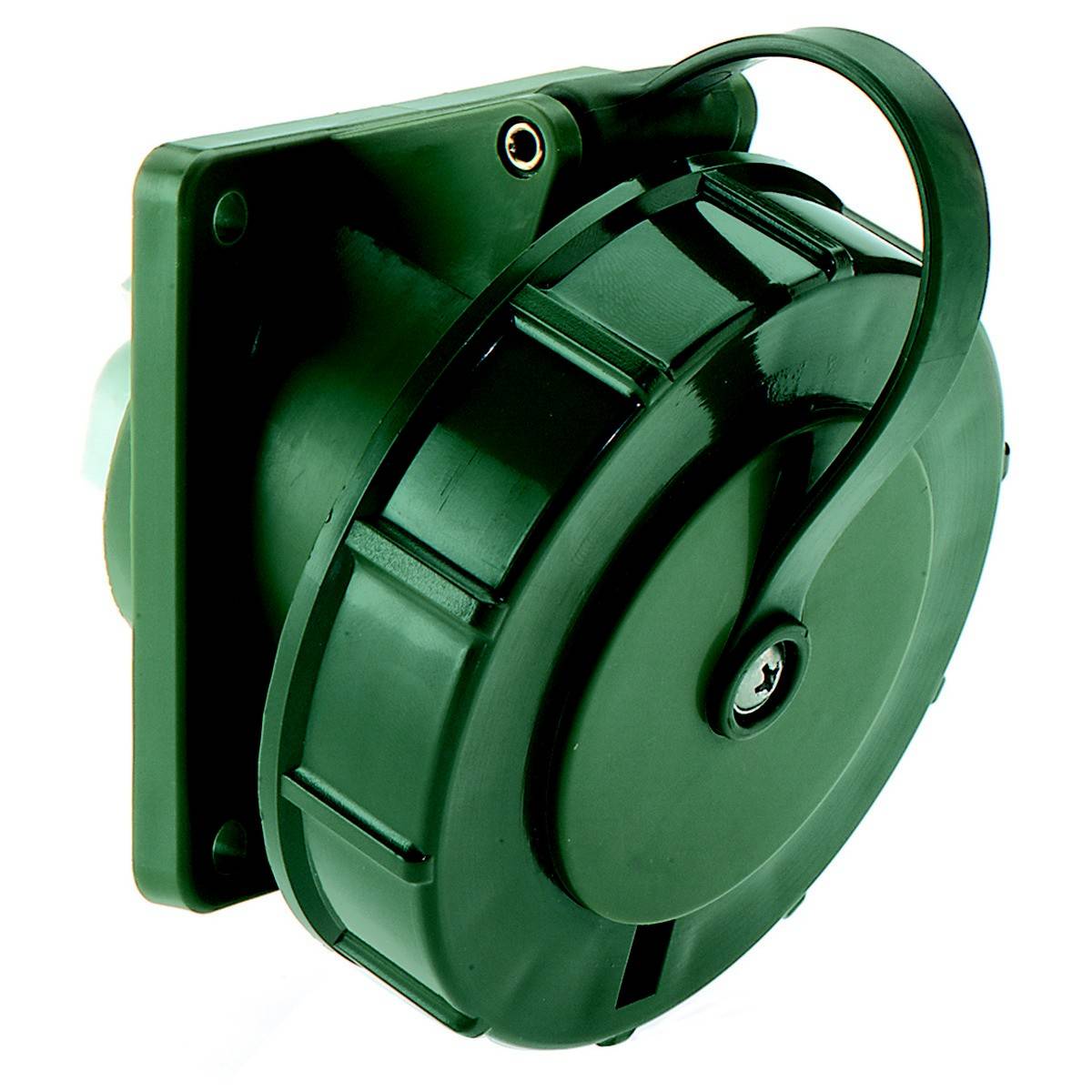

Fiche électrique verte avec capuchon de protection et support mural. Adaptée aux applications industrielles robustes dans des environnements exigeants.

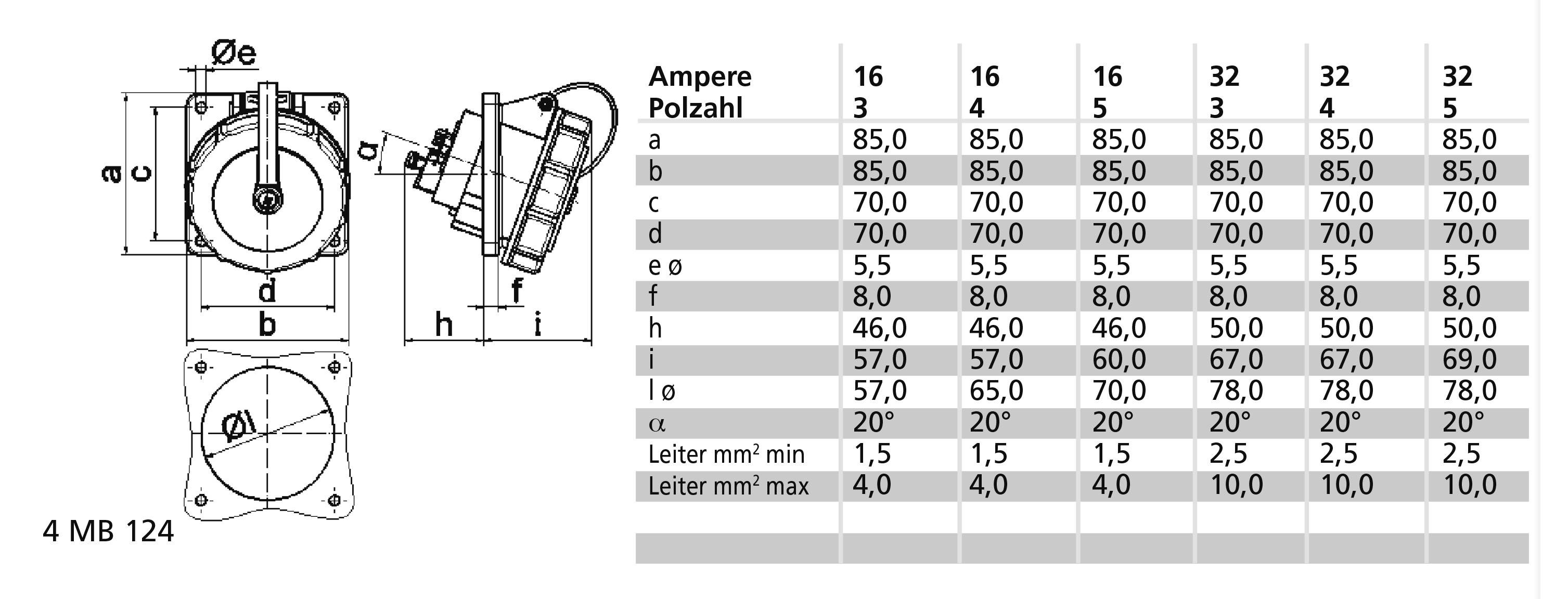

'Dessin technique et tableau des unités de mesure pour brides de montage de connecteurs électriques avec dimensions et intensités de courant.'

1/2

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 151.95 / pièce(s))

CHF 151.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Courant IEC : 32 A.
Tension selon en 60309-2: 230 V (50+60 Hz) bleu
Nombre de pôles : 3
Position de l'heure : 6 h
Couleur d'identification : vert
Numéro RAL : 6031
Type de protection : IP67
Technique de raccordement : borne sans vis
Sens de branchement : coudé
Entrée de câble : autre
Matière : plastique
Matériau des contacts : CuZn
Contacts de traitement de surface : nickelés
Version militaire : oui
Cote de bride verticale : 85 mm
Pas de trou vertical : 70 mm
Cote de bride horizontale : 85 mm
Trou horizontal : 70 mm

Type de produit: Prise femelle CEE

Tension nominale: 230 V

Courant nominal: 32.0 A

Courant nominal - arrondi: 32 A

Connecteur A: borne sans vis

Modèle: Coudé

: IP67

Couleur: vert

Contenu: 1 pc(s)

Nombre de pôles: 3

Connexion: borne

Matériau (détails): Plastique

Tension de fonctionnement: 230 V

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3135017 Bals Elektrotechnik 12169 12169 Prise femelle CEE 32.0 A 3 pôles 230 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3135017 Bals Elektrotechnik 12169 12169 Prise femelle CEE 32.0 A 3 pôles 230 V 1 pc(s)

Description

Prise d'alimentation de montage QUICK-CONNECT TN inclinée
32 A 3P (2P+PE) 230 V (200 - 250 V~) 6H IP67
Fréquence 50/60Hz
Couleur caractéristique technique : vert bronze RAL 6031-F9
Support de contact/contacts : le support de contact est en matériau très résistant à la chaleur, les contacts sont nickelés en laiton
Section de conducteur maximale : 10,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : technique de serrage à ressort sans vis comme borne à ressort à cage avec contact conique
Entrée de câble : autre
Couleur de l'appareil : anneau à baïonnette vert bronze RAL 6031-F9, couvercle à charnière vert bronze RAL 6031-F9, boîtier vert bronze RAL 6031-F9, boîtier gris RAL 7035
Hauteur de l'appareil : 102 mm, largeur de l'appareil : 94 mm, profondeur de l'appareil : 121 mm
Cote de bride verticale : 85 mm, cote de bride horizontale : 85 mm
Pas de trou vertical : 70 mm, pas de trou horizontal : 70 mm
Autres caractéristiques techniques : l'inclinaison est de 20°, le couvercle à baïonnette est fixé au boîtier par une sangle de fixation
Type VG : VG 96919 BS 042
