Name: Bals Elektrotechnik 1138 1138 Prise murale femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147209
Availability: BackOrder

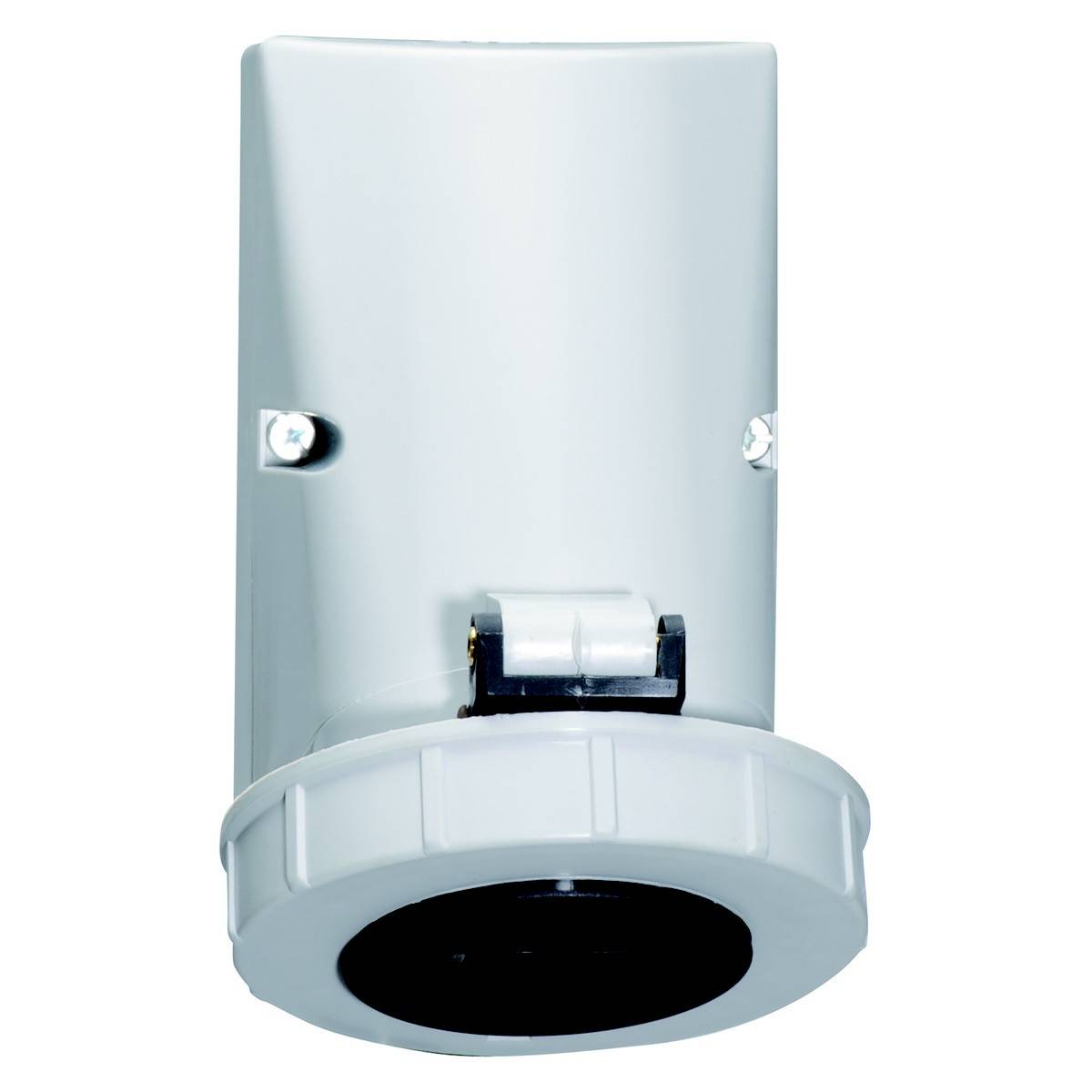

Un appareil électrique gris, de forme conique, avec un raccordement circulaire noir en bas, fixé par deux vis.

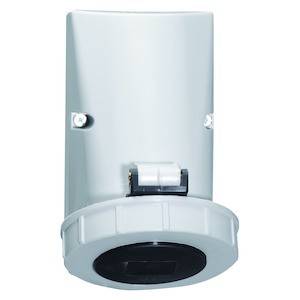

Support mural blanc avec zone de lentille noire en bas. Possiblement un capteur ou un détecteur pour la surveillance ou l'analyse.

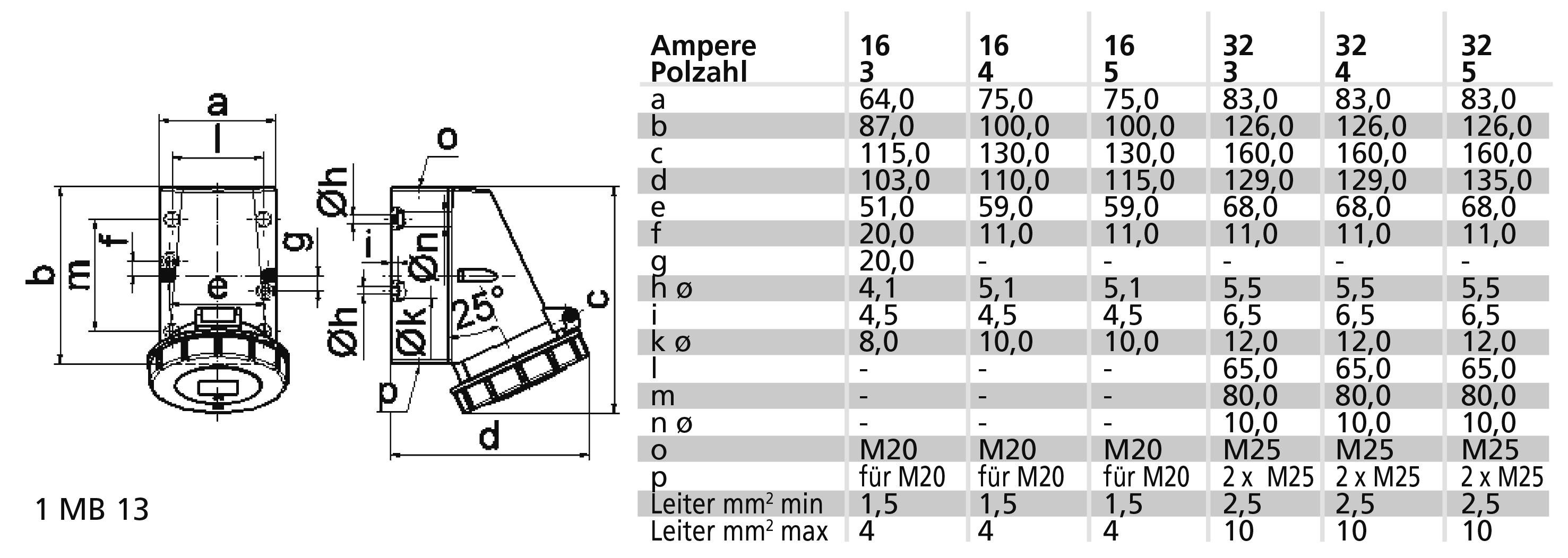

Dessin technique d'un connecteur, vue latérale et frontale. Un tableau adjacent indique les dimensions pour différentes valeurs ampériques.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 29 décembre 2026

Nombre

pièce(s)

Total (CHF 171.95 / pièce(s))

CHF 171.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle : en saillie
Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 500 V (50+60 Hz) noir
Position de l'heure : 7 h
Couleur d'identification : noir
Numéro RAL : 9005
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Type de fixation : fixation intérieure
Montage isolé : oui
Version militaire : non

Type de produit: Prise murale femelle CEE

Tension nominale: 500 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Montage en saillie

: IP67

Couleur: noir

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 500 V

: Surface mounted

: 9005

: Gland nut

: 4

: VRAI

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: FAUX

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3147209 Bals Elektrotechnik 1138 1138 Prise murale femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147209 Bals Elektrotechnik 1138 1138 Prise murale femelle CEE 16.0 A 4 pôles 500 V 1 pc(s)

Description

Prise murale
16A 4P (3P+PE) 500V (480 - 500V~) 7H IP67
Fréquence 50/60Hz
Couleur technique : noir RAL 9005
Taille du boîtier : 100x75 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM20 en haut
Couleur de l'appareil : couvercle à charnière noir RAL 9005, anneau à baïonnette gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 131 mm, largeur de l'appareil : 79 mm, profondeur de l'appareil : 115 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut, fermée une fois en bas et une fois en arrière, la partie inférieure du boîtier peut pivoter de 180°
