Name: Bals Elektrotechnik 1135 1135 Prise murale femelle CEE 16.0 A 4 pôles 110 V 1 pc(s)
Brand: Bals Elektrotechnik
SKU: 3147207
Availability: BackOrder

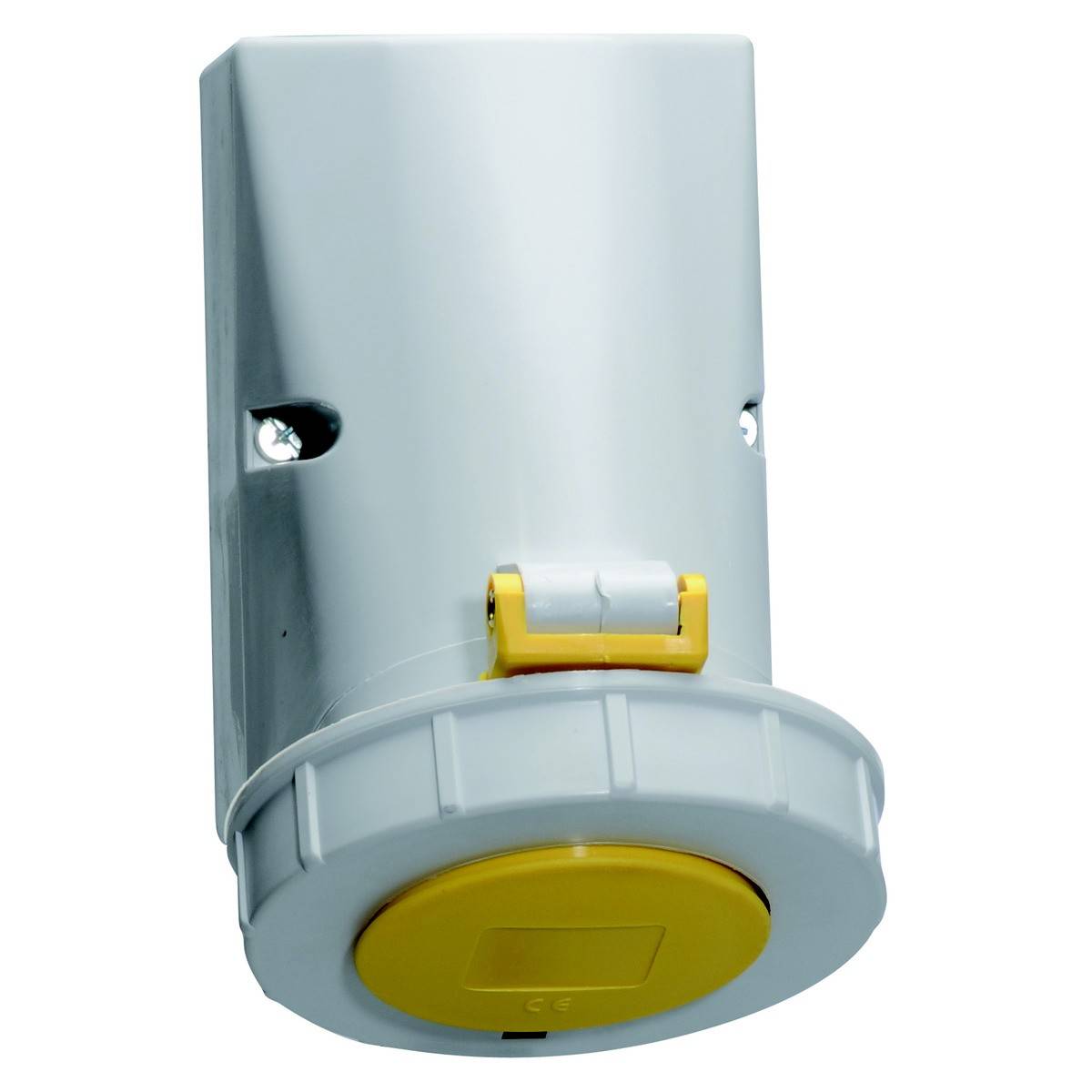

Prise industrielle blanche, cylindrique, avec mécanisme de verrouillage jaune et capuchon de protection. Adaptée aux applications robustes.

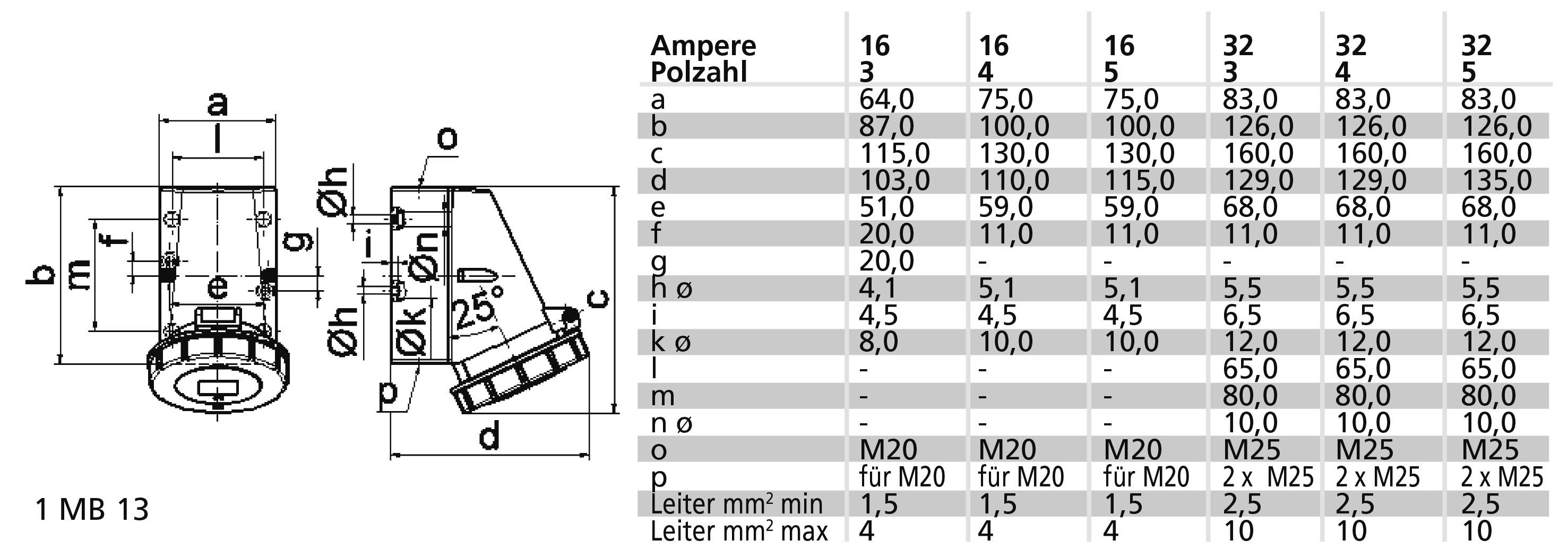

Dessin technique d'un angle d'entrée de câble avec tableau. Détails sur les dimensions (a-o), ampérage, nombre de pôles et tailles de filetage M20/M25.

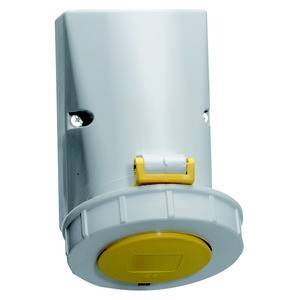

Une prise de contact de protection industrielle grise et jaune avec capuchon de protection, adaptée aux installations électriques industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 28 décembre 2026

Nombre

pièce(s)

Total (CHF 171.95 / pièce(s))

CHF 171.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle : en saillie
Courant IEC : 16 A.
Nombre de pôles : 4
Tension selon en 60309-2: 110 V (50+60 Hz) jaune
Position de l'heure : 4 h.
Couleur d'identification : jaune
Numéro RAL: 1012
Type de protection : IP67
Technique de raccordement : borne à vis
Entrée de câble : presse-étoupe
Matière : plastique
Matériau des contacts : CuZn
Contact de traitement de surface : non traité
Type de fixation : fixation intérieure
Montage isolé : oui
Version militaire : non

Type de produit: Prise murale femelle CEE

Tension nominale: 110 V

Courant nominal: 16.0 A

Courant nominal - arrondi: 16 A

Connecteur A: borne à vis

Modèle: Montage en saillie

: IP67

Couleur: jaune

Contenu: 1 pc(s)

Nombre de pôles: 4

Connexion: borne à vis

Matériau (détails): Plastique

Tension de fonctionnement: 110 V

: Surface mounted

: 1012

: Gland nut

: 4

: VRAI

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: FAUX

: 4 h

: Yellow

: 110 V (50+60 Hz) yellow

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3147207 Bals Elektrotechnik 1135 1135 Prise murale femelle CEE 16.0 A 4 pôles 110 V 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3147207 Bals Elektrotechnik 1135 1135 Prise murale femelle CEE 16.0 A 4 pôles 110 V 1 pc(s)

Description

Prise murale
16A 4P (3P+PE) 110V (100 - 130V~) 4H IP67
Fréquence 50/60Hz
Couleur technique : jaune RAL 1012
Taille du boîtier : 100x75 mm (H x L)
Support de contact/contacts : le support de contact est en polyamide, les contacts sont en laiton blanc
Section de conducteur maximale : 4,0 mm2
Matériau du boîtier : polyamide
Technique de raccordement : avec borne à vis
Entrée de câble : 1xM20 en haut
Couleur de l'appareil : couvercle à charnière jaune RAL 1012, anneau à baïonnette gris RAL 7035, partie inférieure du boîtier gris RAL 7035, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 131 mm, largeur de l'appareil : 79 mm, profondeur de l'appareil : 115 mm
Autres caractéristiques techniques : l'entrée de câble est ouverte une fois en haut, fermée une fois en bas et une fois en arrière, la partie inférieure du boîtier peut pivoter de 180°

Ce texte a été traduit par une machine.
