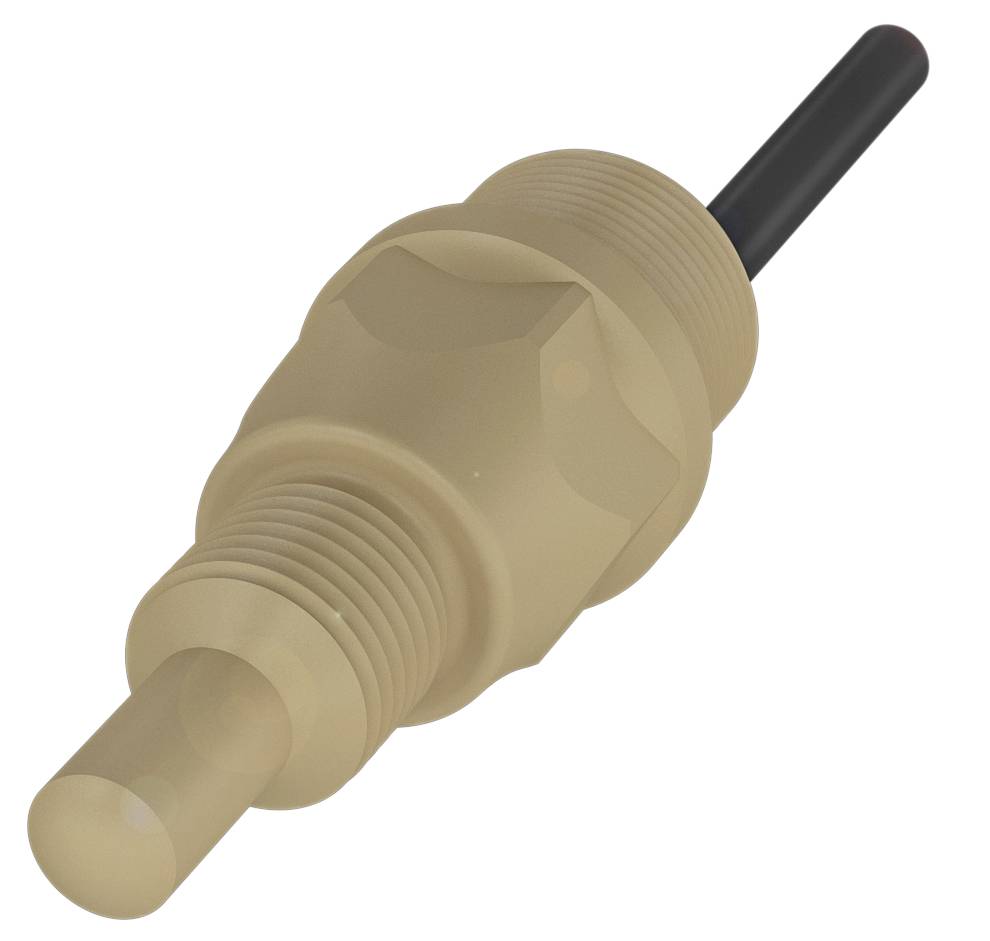

BALLUFF Détecteur capacitif capacitif BCS010M BCS010M non affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 11.9 mm x 6
Type de produit
Détecteur capacitif
Tension de fonctionnement max.
30.0 V
Sorties
NPN, inverseur ; PNP, inverseur
Modèle
capacitif
Branchement
G 1/4"
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 235.95 / pièce(s))
CHF 235.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Balluff BCS010M pour la détection de niveaux de remplissage de milieux conducteurs électriques (technologie Smart level)
- Raccordement : câble, 2.00 m, PUR
- Dimensions : Ø 11.9 x 62.5 mm
- Montage : non encastré
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) codable
- Série S44
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 11.9 x 62.5 mm
- Surface active, matériau : PEEK
- Raccordement : câble, 2.00 m, PUR
- Série S44
- Tension de fonctionnement Ub : 10...30 VDC
- Montage : non encastré
- Fonction : Smart Level 15
- Matériau du boîtier : PEEK
- Sortie de commutation : PNP/NPN N/O/N/F (NO/NC) codable
- Fréquence de commutation : 5 Hz
- Indice de protection : IP67
- Sensibilité : réglable en fonction des médias
- Température ambiante : -5...105 °C, homologation UL uniquement jusqu'à 85 °C.
- Propriétés supplémentaires : supports conducteurs électriques
- Compensation de mousse et d'adhérence
- Caractéristiques supplémentaires :
- Contenu de la livraison : tournevis|Guide de démarrage rapide
- Dimensions : Ø 11.9 x 62.5 mm
- Affichage de la tension de fonctionnement : oui
- Affichage de la fonction : oui
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 50 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt à l'emploi : 100 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 10 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 5 Hz
- Chute de tension statique max. : 2 V.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : non
- Possibilité d'échange protégée : non
- MTTF (40 °C) : 135 A.
- Surface active, matériau : PEEK
- Couple de serrage : 1,5 Nm
- Taille : G1/4"
- Montage : non encastré
- Sortie de commutation : PNP/NPN N/O/N/F (NO/|NC) codable
- Diamètre de câble D : 4,60 mm
- Longueur de câble L : 2 m
- Matériau du boîtier : PEEK
- Matériau de gaine : PUR
- Indice de protection : IP67, surface active : IP68 10 bar
- Température ambiante : -5...105 °C, homologation UL uniquement jusqu'à|85 °C.
- Degré de pollution : 3
- Nombre de conducteurs : 3
- Section du conducteur : 0.34 mm²
- Série S44
- Courant à vide IO max. Pour Ue : 12 ma
- Propriétés supplémentaires : milieux conducteurs électriques|compensation de mousse et d'adhérence
- Sensibilité : réglable en fonction des médias
- Matériau du couvercle : PA
- Filetage (A) : g 1/4"
- Type de produit
Détecteur capacitif
- Type
BCS010M
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Sorties
NPN, inverseur ; PNP, inverseur
- Longueur de câble
2.00 m
- Fréquence de commutation
5 Hz
- Modèle
capacitif
- Branchement
G 1/4"
- Type de montage
non affleurant
- Matériau du boîtier
PEEK
IP67
- Température min.
-5 °C
- Température max.
105 °C
- Longueur
62.50 mm
- Largeur
62.5 mm
- Hauteur
62.5 m
- Diamètre
11.9 mm
- Dim.
(Ø x H) 11.9 mm x 62.5 m
- Materiau de la gaine
PUR
- Tension nominale
30.0 V
- Tension de fonctionnement
24 V/DC
- Courant de service
50 mA
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416713 BALLUFF Détecteur capacitif capacitif BCS010M BCS010M non affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 11.9 mm x 6
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416713 BALLUFF Détecteur capacitif capacitif BCS010M BCS010M non affleurant NPN, inverseur ; PNP, inverseur (Ø x H) 11.9 mm x 6
Description
Ces capteurs capacitifs pour la détection de niveau détectent, avec leur surface active, le produit à mesurer, les matériaux en vrac ou les liquides. Son champ électrique sphérique compense efficacement les anses sur la surface active du capteur. Dimensions=Ø 11.9 x 62.5 mm, série=S44, filetage (A)=G 1/4", montage=non encastré, raccordement=câble, 2,00 m, PUR, sortie de commutation = PNP/NPN N/O/N/F (NO/NC) codable, fréquence de commutation = 5 Hz, sensibilité = réglable en fonction du support, fonction = Smart Level 15, propriétés supplémentaires = compensation de la mousse et de l'adhérence conductrice électrique, matériau du boîtier = PEEK, surface active, matériau = PEEK, température ambiante = 5...105 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CEWEEE, indice de protection=IP67
