Name: BALLUFF Détecteur capacitif capacitif BCS00R0 BCS00R0 M12 non affleurant PNP (Ø x L) 12 mm x 61.00 mm Piece
Brand: BALLUFF
SKU: 3417464
Availability: BackOrder

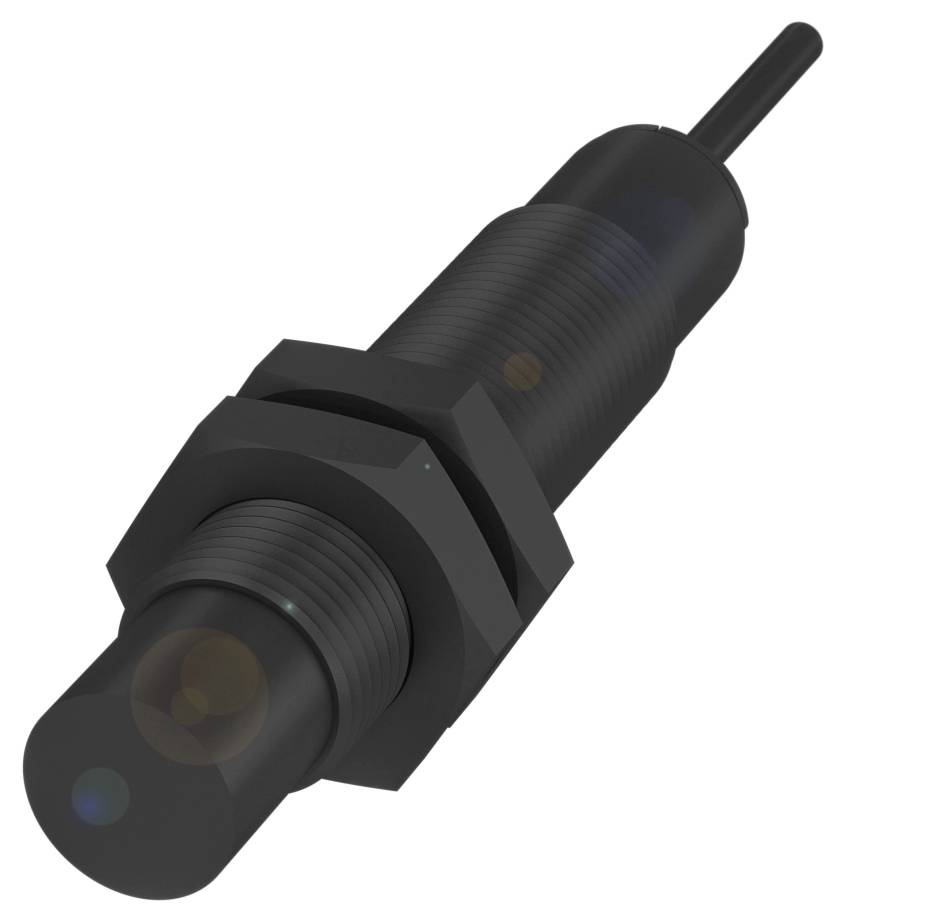

Un capteur cylindrique noir avec filetage et câble, typiquement utilisé pour la détection de distance ou de proximité.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Détecteur capacitif

Tension de fonctionnement max.

30.0 V

Sorties

PNP

Modèle

capacitif

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 22 décembre

Nombre

pièce(s)

Total (CHF 127.95 / pièce(s))

CHF 127.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique Balluff BCS00R0 avec filetage M12

Raccordement : câble, 2.00 m, PUR
Dimensions : Ø 12 x 61 mm
Montage : non encastré
Sortie de commutation : PNP N/O (NO)
Série : M12

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 61 mm
Surface active, matériau : PBT
Raccordement : câble, 2.00 m, PUR
Série : M12
Tension de fonctionnement Ub : 10...30 VDC
Montage : non encastré
Matériau du boîtier : PBT
Sortie de commutation : PNP N/O (NO)
Fréquence de commutation : 100 Hz
Indice de protection : IP67
Sensibilité : distance de commutation réglable
Température ambiante : de -25 à 85 °C
Caractéristiques supplémentaires :
Contenu de livraison : écrou (2x)
Dimensions : Ø 12 x 61 mm
Affichage de la tension de fonctionnement : oui
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt à l'emploi : 100 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 100 Hz
Classe de protection : II
Chute de tension statique max. : 1,5 V.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : non
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 8 mm
Dérive de température max. (% de Sr) : 20 % [-5...55 °C]
Précision de répétition max. (% de Sr) : 2.0%
MTTF (40 °C) : 226 A.
Surface active, matériau : PBT
Couple de serrage : 1 Nm
Taille M12x1
Montage : non encastré
Sortie de commutation : PNP N/O (NO)
Diamètre du câble D : 3,50 mm
Longueur de câble L : 2 m
Matériau du boîtier : PBT
Matériau de gaine : PUR
Indice de protection : IP67
Température ambiante : de -25 à 85 °C
Degré de pollution : 2
Nombre de conducteurs : 3
Section du conducteur : 0.14 mm²
Marque : global
Série : M12
Courant à vide IO max. Pour Ue : 20 ma
Sensibilité : distance de commutation réglable
Plage de mesure : 1...8 mm
Matériau du couvercle : PA
Filetage (A) : M12x1

Type d'emballage: Piece

Type de produit: Détecteur capacitif

Type: BCS00R0

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Sorties: PNP

Longueur de câble: 2.00 m

Fréquence de commutation: 100 Hz

Modèle: capacitif

Branchement: M12

Type de montage: non affleurant

Taille: M12

Matériau du boîtier: PBT

Type de contact: 1 NO (T)

: IP67

Température min.: -25 °C

Température max.: 85 °C

Longueur: 61.00 mm

Largeur: 61 mm

Diamètre: 12 mm

Dim.: (Ø x L) 12 mm x 61.00 mm

Materiau de la gaine: PUR

Tension nominale: 30.0 V

Tension de fonctionnement: 24 V/DC

Courant de service: 100 mA

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417464 BALLUFF Détecteur capacitif capacitif BCS00R0 BCS00R0 M12 non affleurant PNP (Ø x L) 12 mm x 61.00 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417464 BALLUFF Détecteur capacitif capacitif BCS00R0 BCS00R0 M12 non affleurant PNP (Ø x L) 12 mm x 61.00 mm Piece

Description

Ces capteurs capacitifs pour la détection de niveau détectent, avec leur surface active, le produit à mesurer, les matériaux en vrac ou les liquides. Son champ électrique sphérique compense efficacement les anses sur la surface active du capteur. Dimensions=Ø 12 x 61 mm, série=M12, filetage (A)=M12x1, montage=non encastré, raccordement=câble, 2,00 m, PUR, sortie de commutation = PNP NO (NO), fréquence de commutation = 100 Hz, portée = 1...8 mm, sensibilité=distance de commutation réglable, matériau du boîtier=PBT, surface active, matériau=PBT, température ambiante=-25...85 °C, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE, indice de protection=IP67
