BALLUFF Capteur inductif inductif BES03ZA BES03ZA affleurant PNP (Ø x H) 6.5 mm x 6 m

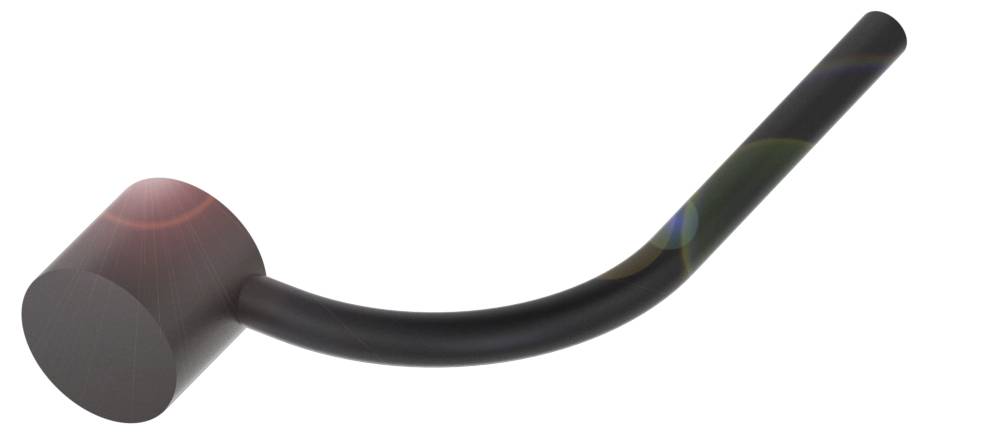

Un tuyau noir courbé avec une extrémité cylindrique.
Photo non contractuelle
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
1.6 mm
Modèle
inductif
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 109.95 / pièce(s))
CHF 115.95
-5 %
CHF 109.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de proximité inductif BES03ZA Balluff

  • Dimensions : Ø 6,5 x 6 mm
  • Forme : D6.5
  • Montage affleuré
  • Portée 2 mm
  • Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

  • Caractéristiques principales :dimensions : Ø 6,5 x 6 mm
  • Surface active, matériau : PBT
  • Raccordement : câble, 2.00 m, PUR
  • Forme : D6.5
  • Tension de fonctionnement Ub : 10...30 VDC
  • Montage affleuré
  • Matériau du boîtier : PBT
  • Portée 2 mm
  • Sortie de commutation : PNP N/O (NO)
  • Fréquence de commutation : 1500 Hz
  • Indice de protection : IP65
  • Température ambiante : de -25 à 70 °C
  • Caractéristiques supplémentaires :
  • Dimensions : Ø 6,5 x 6 mm
  • Affichage de la tension de fonctionnement : non
  • Affichage de la fonction : oui
  • Résistance de sortie Ra : collector ouvert
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 150 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Courant de court-circuit nominal : 100 A.
  • Câble tv prêt max. : 20 ms.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Courant de fonctionnement le plus faible en : 1 ma
  • Capacité de charge max. Pour Ue : 0,2 μF
  • Courant de ralenti E/S max., avec atténuation : 9 ma
  • Courant à vide E/S max., sans atténuation : 3 ma
  • Courant résiduel lr max. : 10 μA
  • Ondulation résiduelle max. (% de Ue) : 10%
  • Fréquence de commutation : 1500 Hz
  • Chute de tension statique max. : 2,7 V.
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Distance de commutation sécurisée sa : 1.6 mm
  • Hystérésis H max. (% de Sr) : 15.0%
  • Distance de commutation nominale SN : 2 mm
  • Distance de commutation réelle Sr : 2 mm
  • Distance de commutation réelle Sr, tolérance : ±10%
  • Dérive de température max. (% de Sr) : 15%
  • Précision de répétition max. (% de Sr) : 5,0%
  • MTTF (40 °C) : 830 A.
  • Surface active, matériau : PBT
  • Taille D6.5
  • Montage : encastrable
  • Sortie de commutation : PNP N/O (NO)
  • Type de raccordement : câble, 2,00 m, PUR
  • Diamètre de câble D : 2.10 mm
  • Longueur de câble L : 2 m
  • Désignation de la distance de commutation : ■■
  • Matériau du boîtier : PBT
  • Matériau de gaine : PUR
  • En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
  • En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
  • Indice de protection : IP65
  • Température ambiante : de -25 à 70 °C
  • Degré de pollution : 3
  • Nombre de conducteurs : 3
  • Section du conducteur : 0 073 mm²
Type de produit

Capteur inductif

Type

BES03ZA

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Tension de fonctionnement

10.0 - 30.0 V

Sorties

PNP

Longueur de câble

2.00 m

Distance de commutation (max.)

1.6 mm

Fréquence de commutation

1500 Hz

Modèle

inductif

Branchement

câble

Type de montage

affleurant

Matériau du boîtier

PBT

Type de contact

1 NO (T)

IP65

Température min.

-25 °C

Température max.

70 °C

Longueur

6.00 mm

Hauteur

6 m

Diamètre

6.5 mm

Dim.

(Ø x H) 6.5 mm x 6 m

Tension nominale

24 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3416941 BALLUFF Capteur inductif inductif BES03ZA BES03ZA affleurant PNP (Ø x H) 6.5 mm x 6 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416941 BALLUFF Capteur inductif inductif BES03ZA BES03ZA affleurant PNP (Ø x H) 6.5 mm x 6 m

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = Ø 6,5 x 6 mm, format = D6.5, montage = affleurant, portée = 2 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 1500 Hz, matériau du boîtier = PBT, surface active, matériau = PBT, raccordement = câble, 2,00 m, PUR, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...70 °C, indice de protection = IP65, homologation/conformité = CE ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
