Name: BALLUFF Capteur inductif inductif BES03HC BES03HC M8 affleurant (Ø x L) 8 mm x 40.00 mm
Brand: BALLUFF
SKU: 3417252
Availability: BackOrder

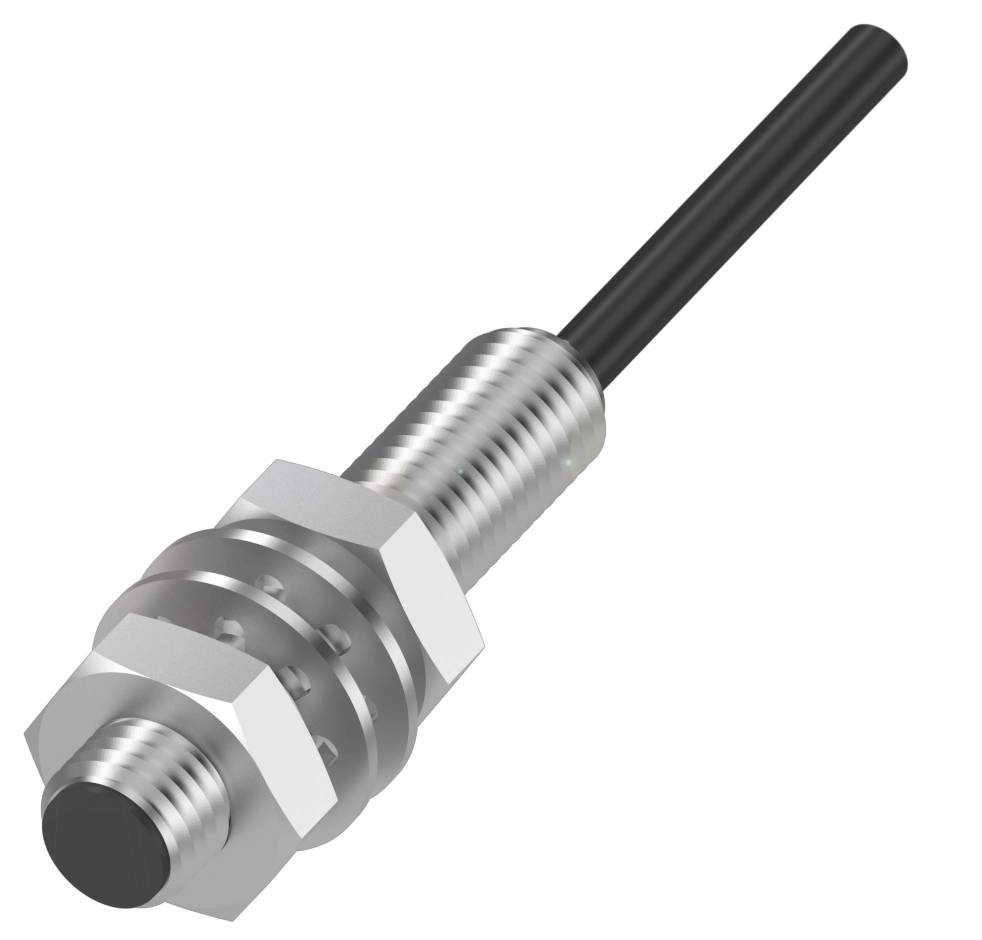

Un capteur inductif cylindrique en métal avec un câble noir à une extrémité. Principalement utilisé dans l'automatisation industrielle.

Photo non contractuelle

Type de produit

Capteur inductif

Tension de fonctionnement max.

36.0 V

Distance de commutation (max.)

1.6 mm

Modèle

inductif

Branchement

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 53.95

-11 %

CHF 47.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur de proximité inductif BES03HC Balluff

Dimensions : Ø 8 x 40 mm
Format : M8x1
Montage affleuré
Portée 2 mm
Sortie de commutation : pôle N/O (NO)

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 8 x 40 mm
Surface active, matériau : PBT
Raccordement : câble, 2.00 m, PUR
Format : M8x1
Tension de fonctionnement Ub : 10...36 VDC
Montage affleuré
Matériau du boîtier : laiton, revêtement sans nickel
Portée 2 mm
Sortie de commutation : pôle N/O (NO)
Fréquence de commutation : 1500 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : Ø 8 x 40 mm
Affichage de la tension de fonctionnement : non
Affichage de la fonction : oui
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 50 ms.
Tension de fonctionnement Ub : 10...36 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 5 ma
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 600 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1500 Hz
Chute de tension statique max. : 5.3 V
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 1.6 mm
Hystérésis H max. (% de Sr) : 20.0%
Distance de commutation nominale SN : 2 mm
Distance de commutation réelle Sr : 2 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 315 A.
Surface active, matériau : PBT
Couple de serrage : 3 Nm
Taille M8x1
Longueur de fixation : 40.00 mm
Montage : encastrable
Sortie de commutation : pôle N/O (NO)
Type de raccordement : câble, 2,00 m, PUR
Diamètre du câble D : 3.00 mm
Longueur de câble L : 2 m
Désignation de la distance de commutation : ■■
Matériau du boîtier : laiton, revêtement sans nickel
Matériau de gaine : PUR
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Degré de pollution : 3
Nombre de conducteurs : 2
Section du conducteur : 0.14 mm²
Marque : global

Type de produit: Capteur inductif

Type: BES03HC

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 36.0 V

Tension de fonctionnement: 10.0 - 36.0 V

Longueur de câble: 2.00 m

Distance de commutation (max.): 1.6 mm

Fréquence de commutation: 1500 Hz

Modèle: inductif

Branchement: M8

Type de montage: affleurant

Taille: M8

Matériau du boîtier: laiton

: IP67

Température min.: -25 °C

Température max.: 70 °C

Longueur: 40.00 mm

Diamètre: 8 mm

Dim.: (Ø x L) 8 mm x 40.00 mm

Tension nominale: 24 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417252 BALLUFF Capteur inductif inductif BES03HC BES03HC M8 affleurant (Ø x L) 8 mm x 40.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417252 BALLUFF Capteur inductif inductif BES03HC BES03HC M8 affleurant (Ø x L) 8 mm x 40.00 mm

Description

Dimensions = Ø 8 x 40 mm, format = M8x1, montage = encastré, portée = 2 mm, sortie de commutation = pôle N/O (NO), fréquence de commutation = 1500 Hz, matériau du boîtier = laiton, protection de surface = revêtement sans nickel, surface active, matériau = PBT, raccordement = câble, 2.00 m, PUR, tension de fonctionnement Ub=10...36 VDC, température ambiante=-25...70 °C, indice de protection = IP67, homologation/conformité = CECULUSEACWEEE
