BALLUFF Capteur inductif inductif BES02WH BES02WH M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm

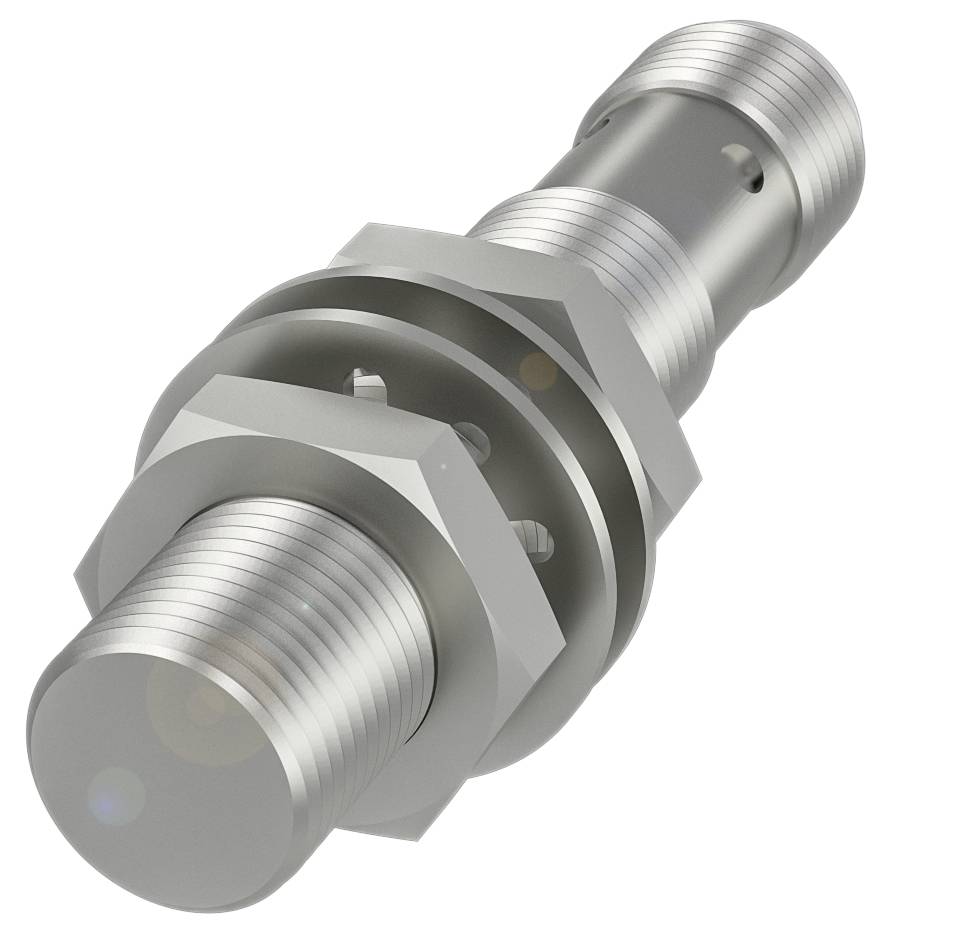

Pièce métallique cylindrique avec plusieurs filetages et écrous hexagonaux, possiblement un élément de machine, sur fond blanc.
Photo non contractuelle
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Distance de commutation (max.)
4.9 mm
Modèle
inductif
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 135.95 / pièce(s))
CHF 135.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique BES02WH Balluff pour les applications à haute pression

  • Dimensions : Ø 12 x 60 mm
  • Forme : M12x1
  • Montage/encastrement quasiment affleuré
  • Portée : 6 mm
  • Sortie de commutation : PNP N/O (NO)

Caractéristiques techniques

  • Caractéristiques principales :dimensions : Ø 12 x 60 mm
  • Surface active, matériau : acier inoxydable
  • Connexion : connecteur, connecteur M12x1, 4 pôles
  • Forme : M12x1
  • Tension de fonctionnement Ub : 10...30 VDC
  • Résistance à la pression max. : 80 bar
  • Montage/encastrement quasiment affleuré
  • Matériau du boîtier : acier inoxydable
  • Portée : 6 mm
  • Sortie de commutation : PNP N/O (NO)
  • Fréquence de commutation : 400 Hz
  • Indice de protection : IP67
  • Température ambiante : de -25 à 70 °C
  • Caractéristiques supplémentaires :
  • Dimensions : Ø 12 x 60 mm
  • Affichage de la tension de fonctionnement : non
  • Affichage de la fonction : oui
  • Résistance de sortie Ra : 47.0 kOhm
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 200 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Courant de court-circuit nominal : 100 A.
  • Câble tv prêt à l'emploi : 60 ms max
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Courant de fonctionnement le plus faible en : 0 ma
  • Capacité de charge max. Pour Ue : 1 μF
  • Courant de ralenti E/S max., avec atténuation : 16 ma
  • Courant à vide E/S max., sans atténuation : 9 ma
  • Courant résiduel lr max. : 100 μA
  • Ondulation résiduelle max. (% de Ue) : 15%
  • Fréquence de commutation : 400 Hz
  • Chute de tension statique max. : 2 V.
  • Connexion : connecteur M12x1, 4 pôles, codage A.
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Distance de commutation sécurisée sa : 4.9 mm
  • Hystérésis H max. (% de Sr) : 15.0%
  • Distance de commutation nominale SN : 6 mm
  • Distance de commutation réelle Sr : 6 mm
  • Distance de commutation réelle Sr, tolérance : ±10%
  • Dérive de température max. (% de Sr) : 10%
  • Précision de répétition max. (% de Sr) : 5,0%
  • MTTF (40 °C) : 335 A.
  • Surface active, matériau : acier inoxydable
  • Couple de serrage : 10 Nm ±10 %
  • Taille M12x1
  • Longueur de fixation : 41,00 mm
  • Montage/encastrement quasiment affleuré
  • Sortie de commutation : PNP N/O (NO)
  • Désignation de la distance de commutation : ■■■
  • Matériau du boîtier : acier inoxydable
  • En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
  • En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
  • Indice de protection : IP67
  • Température ambiante : de -25 à 70 °C
  • Degré de pollution : 3
  • Résistance à la pression max. : 80 bar
  • Résistance à la pression, remarque : résistant à la pression
Type de produit

Capteur inductif

Type

BES02WH

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Tension de fonctionnement

10.0 - 30.0 V

Sorties

PNP

Distance de commutation (max.)

4.9 mm

Fréquence de commutation

400 Hz

Modèle

inductif

Branchement

M12

Type de montage

quasi affleurant

Taille

M12

Matériau du boîtier

acier inoxydable

Type de contact

1 PNP

IP67

Température min.

-25 °C

Température max.

70 °C

Longueur

60.00 mm

Diamètre

12 mm

Dim.

(Ø x L) 12 mm x 60.00 mm

Tension nominale

24 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3417372 BALLUFF Capteur inductif inductif BES02WH BES02WH M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417372 BALLUFF Capteur inductif inductif BES02WH BES02WH M12 quasi affleurant PNP (Ø x L) 12 mm x 60.00 mm

Description

Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions=Ø 12 x 60 mm, format=M12x1, montage=quasi-encastré, portée=6 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 400 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = acier inoxydable, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECUULUSEACWEEE

Ce texte a été traduit par une machine.
