BALLUFF Capteur de champ magnétique magnétique BMF00J7 BMF00J7 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece

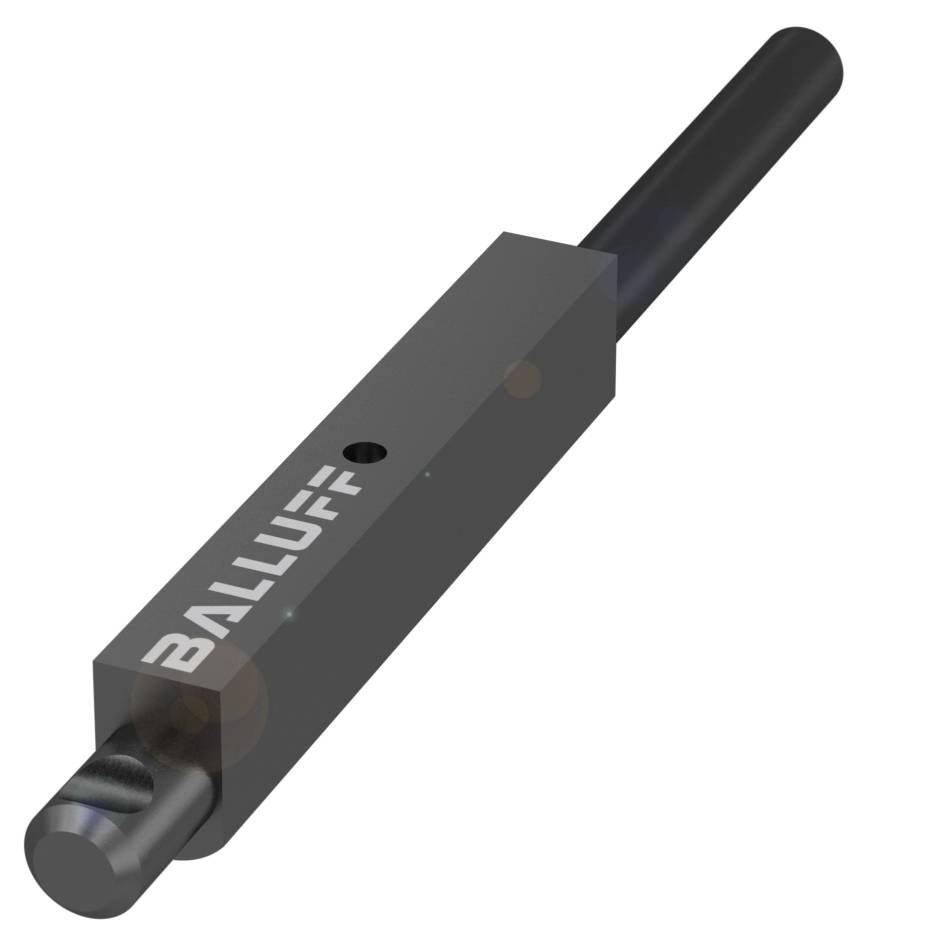

Un capteur rectangulaire noir avec l'inscription 'BALLUFF', qui possède un raccordement cylindrique.
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Capteur de champ magnétique
Tension de fonctionnement max.
30.0 V
Sorties
PNP
Modèle
magnétique
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 139.95 / pièce(s))
CHF 139.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BMF00J7 pour différentes formes de rainure avec des angles de maintien de position

  • Dimensions : 25.5 x 3 x 4.5 mm
  • Câble : PUR, 5 m
  • Principe de fonctionnement : capteur magnétique
  • Matériau du boîtier : LCP
  • Forme de rainure : variable

Caractéristiques techniques

  • Caractéristiques principales :dimensions : 25.5 x 3 x 4.5 mm
  • Tension de fonctionnement Ub : 10...30 VDC
  • Principe de fonctionnement : capteur magnétique
  • Matériau du boîtier : LCP
  • Câble : PUR, 5 m
  • Forme de rainure : variable
  • Sortie de commutation : PNP N/O (NO)
  • Fréquence de commutation : 7000 Hz
  • Indice de protection : IP67
  • Température ambiante : de -25 à 85 °C
  • Caractéristiques supplémentaires :
  • Principe de fonctionnement : capteur magnétique
  • Dimensions : 25.5 x 3 x 4.5 mm
  • Affichage de la fonction : oui
  • Résistance de sortie Ra : émetteur ouvert
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 100 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Courant de court-circuit nominal : 100 A.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Capacité de charge max. Pour Ue : 1 μF
  • Courant à vide IO max., non amortie : 5 ma
  • Courant résiduel lr max. : 110 μA
  • Ondulation résiduelle max. (% de Ue) : 15%
  • Fréquence de commutation : 7000 Hz
  • Chute de tension statique max. : 2,5 V.
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Surface active, matériau : LCP
  • Diamètre du câble D : 2,40 mm
  • Longueur du câble : 5 m
  • Matériau du boîtier : LCP
  • Nombre de conducteurs : 3
  • Section du conducteur : 0.10 mm²
  • Matériau de la gaine : PUR
  • Câble de coupure toff max. : 0,07 ms.
  • Commutation de marche tonalité max. : 0,07 ms.
  • Non fourni : support de fixation par ex. BMF 303-HW-28
  • Intensité du champ de mesure HN : 1,2 kA/M.
  • Intensité du champ de commutation garantie HA : 2 kA/M.
  • Hystérésis H max. (% de HN) : 45%
  • Matériau de gaine caractéristiques mécaniques : PUR
  • Dérive de température max. (% de HN) : 0.3%
Type d'emballage

Piece

Type de produit

Capteur de champ magnétique

Type

BMF00J7

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Tension de fonctionnement

10.0 - 30.0 V

Sorties

PNP

Longueur de câble

5.00 m

Fréquence de commutation

7000 Hz

Modèle

magnétique

Branchement

câble

Matériau du boîtier

LCP

Type de contact

1 PNP

IP67

Température min.

-25 °C

Température max.

85 °C

Longueur

4.50 mm

Largeur

25.50 mm

Hauteur

3.00 mm

Dim.

(L x l x H) 4.50 x 25.50 x 3.00 mm

Materiau de la gaine

PUR

Tension nominale

30.0 V

Tension de fonctionnement

24 V/DC

Courant de service

24 mA

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3420348 BALLUFF Capteur de champ magnétique magnétique BMF00J7 BMF00J7 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420348 BALLUFF Capteur de champ magnétique magnétique BMF00J7 BMF00J7 PNP (L x l x H) 4.50 x 25.50 x 3.00 mm Piece

Description

Nos capteurs de champ magnétique avec système de fixation flexible conviennent à toutes les formes de rainure, telles que la rainure en T, C, ronde ou trapézoïdale. Adaptez-les à presque tous les types de cylindres avec des angles de fixation spéciaux. Ainsi, vous disposez toujours d'un outil fiable pour la détection de position sur les pinces et les vérins pneumatiques. Et vous êtes très flexible.de plus, le point de commutation n'est réglé qu'une seule fois et reste maintenu lors du remplacement du capteur. Vous augmentez ainsi la sécurité de fonctionnement de votre installation. Et le remplacement du capteur devient plus sûr et plus facile même dans les endroits difficiles d'accès. Effet secondaire : grâce à nos types de capteurs universels, vous économiserez de l'espace de stockage et pourrez réduire vos coûts. Dimensions = 25.5 x 3 x 4.5 mm, principe de fonctionnement = capteur magnétique, câble = PUR, 5 m, matériau du boîtier = LCP, sortie de commutation = PNP NO (NO), fréquence de commutation = 7000 Hz, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...85 °C, indice de protection = IP67, homologation/conformité = ce, UKCA, cULus, WEEE

Ce texte a été traduit par une machine.
