Name: BALLUFF Capteur à ultrasons ultrasonique PNP BUS005F
Brand: BALLUFF
SKU: 3416341
Availability: BackOrder

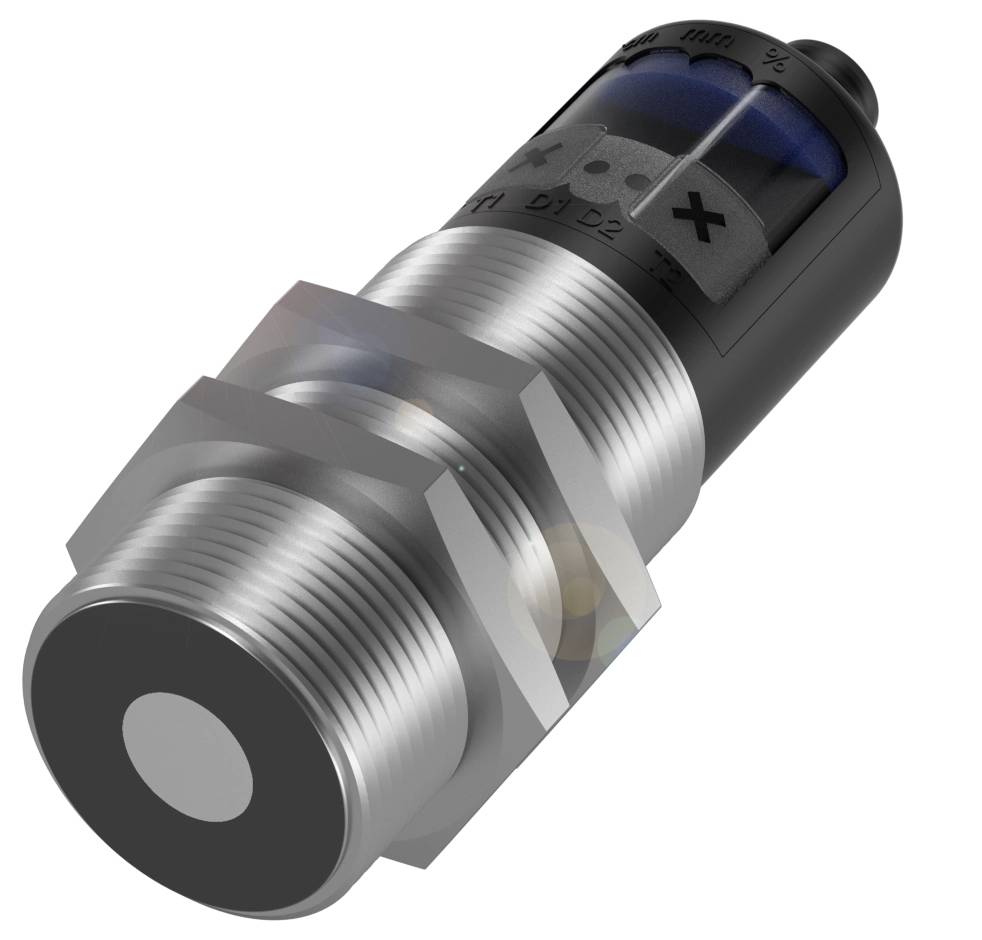

Objet cylindrique de type capteur avec filetage, boîtier métallique et pointe en plastique. Utilisé dans les applications industrielles.

Photo non contractuelle

Type de produit

Capteur à ultrasons

Tension de fonctionnement max.

30 V

Sorties

PNP

Distance de commutation (max.)

350 mm

Modèle

ultrasonique

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 323.95 / pièce(s))

CHF 323.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modèle cylindrique Balluff BUS005F avec filetage M30 et sortie analogique ou numérique

Connexion : connecteur, connecteur M12x1, 5 pôles
Forme : Ø 30 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Matériau du boîtier : laiton, nickelé
PBT, TPU
Surface active, matériau : mousse pu/résine époxy/verre

Notre service pour vous

Caractéristiques techniques

Caractéristiques principales :surface active, matériau : mousse pu/résine époxy/verre
Connexion : connecteur, connecteur M12x1, 5 pôles
Forme : Ø 30 mm
Tension de fonctionnement Ub : 9...30 VDC
Matériau du boîtier : laiton, nickelé
PBT, TPU
Portée : 65...600 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Fréquence de commutation : 12 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Précision de répétition : ± 0,15 % FS
Caractéristiques supplémentaires :
Tension assignée de fonctionnement Ue DC : 24 V
Tension de fonctionnement Ub : 9...30 VDC
Fréquence de commutation : 12 Hz
Connexion : connecteur M12x1, 5 pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Distance de commutation nominale SN : 350 mm
Courant de sortie max. 200 mA
Possibilité de réglage : vitesse multiplexée|synchronisation marche/arrêt|fonctionnement synchrone/multiplexeur|affichage du segment clair/sombre/arrêt|intensité du filtre (10 niveaux)|réponse de 0...20 s|plage de masquage du premier plan|adresse du capteur multiplex multiplex|réglage du capteur (étalonnage)|compensation de la température marche/arrêt|filtre des valeurs de mesure|hystérésis|zone de détection (3)|mode d'apprentissage/touche de réglage d'usine|réglage du mode de fonctionnement : 2 contact
Série M30M1
Affichage : valeur de distance - affichage du segment|fonction de sortie - LED jaune|LED verte : tension de fonctionnement|paramètres du capteur - affichage du segment
Réglage : touche (2x)
Hystérésis H max. : 5 mm
Application : détection d'objet
Plage de mesure : 65...600 mm
Mode de fonctionnement : barrière à réflexion|bouton de réflexion (point de commutation)|bouton de réflexion (fenêtre)
Fonction d'entrée : signal de synchronisation
Consommation max : 80 mA
Synchronisation : interne, 10 capteurs max
Fréquence d'ultrasons : 400 kHz
Résolution : ≤ 0,025 mm
Précision de répétition : ± 0,15 % FS

Type de produit: Capteur à ultrasons

Type: BUS005F

Tension de fonctionnement min.: 9 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 9 - 30 V

Sorties: PNP

Distance de commutation (max.): 350 mm

Fréquence de commutation: 12 Hz

Modèle: ultrasonique

Branchement: fiche mâle M12, 5 pôles

Propriété du matériau: nickelé

Matériau du boîtier: laiton

Type de contact: 1 PNP

: IP67

Température min.: -25 °C

Température max.: 70 °C

Longueur: 94.5 mm

Diamètre: 30 m

Dim.: (Ø x L) 30 m x 94.5 mm

Intensité max. admissible par prise: 200 mA

Tension nominale: 30 V

Tension de fonctionnement: 24

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416341 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005F

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416341 BALLUFF Capteur à ultrasons ultrasonique PNP BUS005F

Description

Ils mesurent sans contact les niveaux, les hauteurs ou le mou, ils fonctionnent de manière universelle, quelle que soit la couleur et la texture de la surface. La haute résolution, les grandes étendues et les petites zones aveugles garantissent une précision extrême. Les capteurs à ultrasons sont différents de leur tension ou de leur sortie de courant et de leurs variantes avec une sortie de commutation supplémentaire. Format=Ø 30 mm, sortie de commutation=PNP NO/NF (NO/NC), raccordement=connecteur, connecteur M12x1, 5 pôles, matériau du boîtier=laiton PBT, TPU, surface active, matériau=mousse pu/résine époxy/verre, portée=65...600 mm, fréquence de commutation = 12 Hz, homologation/conformité = cULus LISTEDCEEACEEE, température ambiante = -25...70 °C, indice de protection = IP67, précision de répétition = environ 0,15 % FS, tension de fonctionnement Ub = 9...30 VDC

Ce texte a été traduit par une machine.
