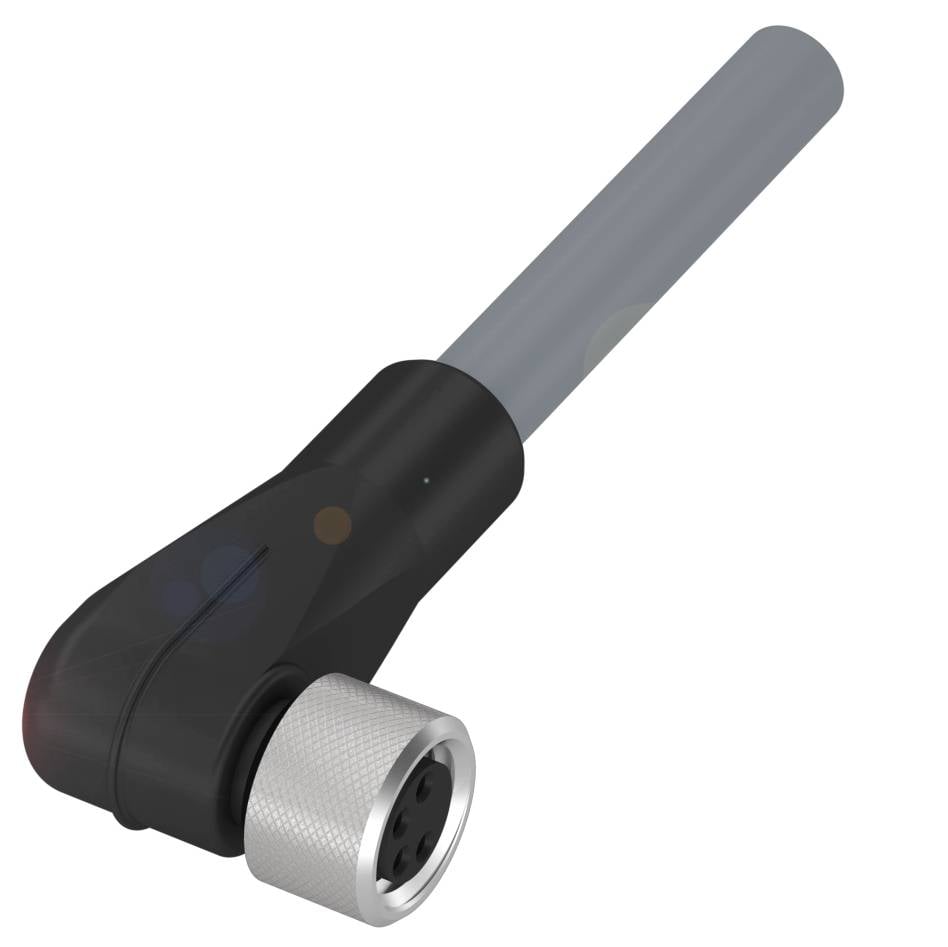

Name: BALLUFF BCC08N3 Câble de raccordement M8 femelle, coudé 3.00 m Nombre de pôles: 4 1 pc(s)
Brand: BALLUFF
SKU: 3420272
Availability: BackOrder

Points forts & détails

Câble de capteur Balluff BCC08N3 blindé

Connexion : connecteur femelle M8 x 1, coudé, 4 pôles, codage A.
Nombre de conducteurs : 4
Section du conducteur : 0.34 mm²
Sortie de commutation : antivalente
Câble : PVC blindé gris, 3 m, compatible avec les chaînes de remorquage

Caractéristiques techniques

Caractéristiques principales :connexion : connecteur femelle M8x1, coudé, 4 pôles, codage A.
Nombre de conducteurs : 4
Tension de fonctionnement Ub : 60 VDC / 60 VAC
Câble : PVC blindé gris, 3 m, compatible avec les chaînes de remorquage
Température du câble, pose fixe : -40...105 °C.
Température du câble, pose flexible : -5...105 °C.
Section du conducteur : 0.34 mm²
Courant nominal (40 °C) : 4,0 A.
Sortie de commutation : antivalente
Indice de protection : IP67
Caractéristiques supplémentaires :
Tension de fonctionnement Ub : 60 VDC / 60 VAC
Connexion : connecteur femelle M8 x 1, coudé, 4 pôles, codage A
Sortie de commutation : antivalente
Diamètre du câble D : 5,40 mm ± 0,10 mm
Longueur de câble L : 3.00 m
Indice de protection : IP67
Matériau du contact : bronze
Nombre de conducteurs : 4
Section du conducteur : 0.34 mm²
Courant nominal (40 °C) : 4,0 A.
Système : moulé
Matériau du support de contact : PUR
Couple de serrage pour câble : 0.4 Nm
Nombre de broches : 4
Câble : PVC blindé gris, 3 m, compatible avec les chaînes de remorquage
Câble, rayon de courbure min., pose fixe : 5 x D
Câble, rayon de courbure min., pose flexible : 10 x D
Câble, cycles de flexion min. : 2 Mio.
Configuration de la fiche : coudée
Matériau de la poignée : PUR
Matériau de la gaine : PVC
Matériau de l'écrou-raccord : laiton
Accélération max., chaîne de remorquage : 5 m/s²
Caractéristiques du câble : adapté à la chaîne de remorquage
Gaine de câble, couleur : gris
Vitesse de déplacement max., chaîne de remorquage : 200 m/min
Course de déplacement horizontale max., chaîne de remorquage : 5 m
Course verticale max., chaîne de remorquage : 2 m
Température du câble, chaîne de remorquage : -5...60 °C.
Température du câble, pose fixe : -40...105 °C.
Température du câble, pose flexible : -5...105 °C.
Câble, blindage : tresse en cuivre étamé
Matériau de la gaine de câble, remarque : blindé

Type: BCC08N3

Type de produit: Câble de raccordement

Forme: femelle, coudé

Coté A: M8

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 3.00 m

Materiau de la gaine: PVC

Tension nominale: 60 V/DC
60 V/AC

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 5.40 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Couleur du câble: gris

Codification: A

: IP67

Spécificités: blindé

Température min.: -40 °C

Température max.: 105 °C

Référence fabricant: BCC08N3

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3420272 BALLUFF BCC08N3 Câble de raccordement M8 femelle, coudé 3.00 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420272 BALLUFF BCC08N3 Câble de raccordement M8 femelle, coudé 3.00 m Nombre de pôles: 4 1 pc(s)

Description

Choisissez le bon port pour une transmission fiable des signaux, des données et des performances dans votre application. Différents types de câbles et différents connecteurs sont disponibles. Connecteur=M8 x 1 femelle, coudé, 4 pôles, codage A, câble=PVC blindé gris, 3.00 m, nombre de conducteurs=4, température du câble, pose fixe=-20...105 °C, tension de fonctionnement Ub=60 VDC / 60 VAC, courant nominal (40 °C)=4.0 A, indice de protection=IP67, homologation/conformité=CEEACWEEE

Ce texte a été traduit par une machine.

Description

Choisissez le bon port pour une transmission fiable des signaux, des données et des performances dans votre application. Différents types de câbles et différents connecteurs sont disponibles. Connecteur=M8 x 1 femelle, coudé, 4 pôles, codage A, câble=PVC blindé gris, 3.00 m, nombre de conducteurs=4, température du câble, pose fixe=-20...105 °C, tension de fonctionnement Ub=60 VDC / 60 VAC, courant nominal (40 °C)=4.0 A, indice de protection=IP67, homologation/conformité=CEEACWEEE

Ce texte a été traduit par une machine.
