BALLUFF BCC03H7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 1.00 m Nombre de pôles: 3 1 pc(s)

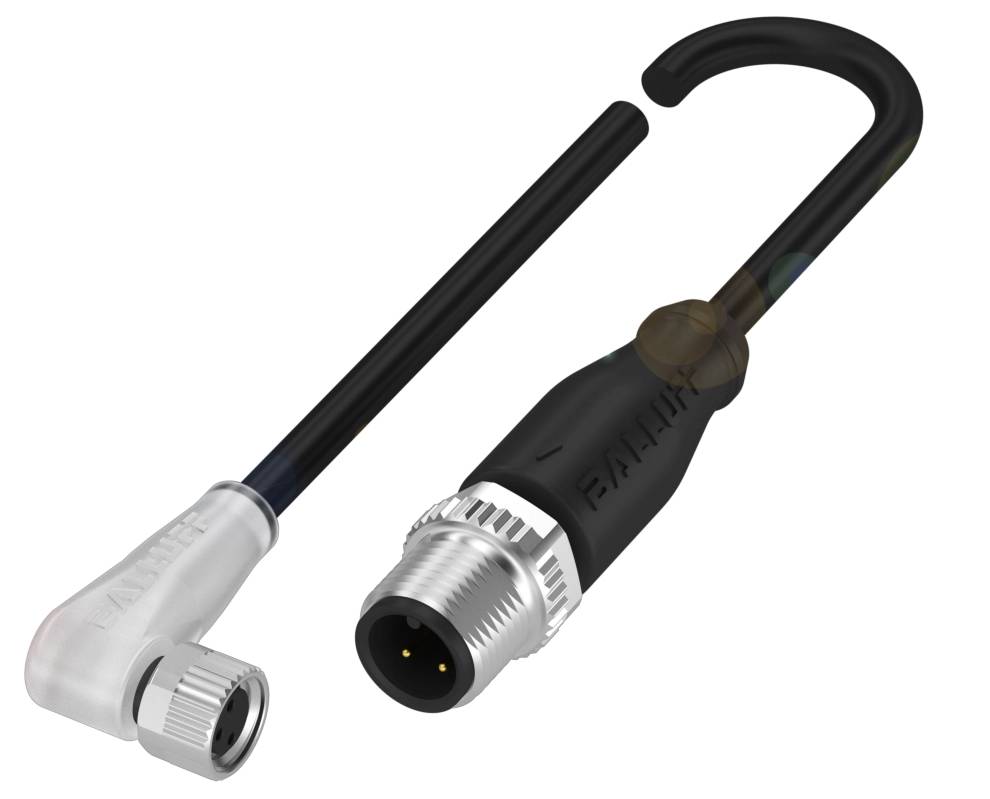

Un câble noir avec un revêtement plastique en forme de C, relié à une fiche blanche coudée et à une fiche noire droite.
Photo non contractuelle
Forme
femelle, coudé
mâle, droit
Connexion
femelle
Contenu
1 pc(s)
Courant nominal - arrondi
4 A
Tension nominale
30 V
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 22.95 / pièce(s))
CHF 35.95
-36 %
CHF 22.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de capteur Balluff BCC03H7 non blindé

  • Connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A
  • Connecteur 2 : connecteur M12x1, droit, 3 pôles, codage A
  • Affichage de la tension de fonctionnement : LED verte/non
  • Affichage de la fonction: Oui/non
  • Affichage de fonction (broche 4) : LED jaune

Caractéristiques techniques

  • Caractéristiques principales :connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A.
  • Connecteur 2 : connecteur M12x1, droit, 3 pôles, codage A
  • Nombre de conducteurs : 3
  • Tension de fonctionnement Ub : 30 VDC
  • Affichage de la tension de fonctionnement : LED verte/non
  • Affichage de la fonction: Oui/non
  • Affichage de fonction (broche 4) : LED jaune
  • Câble : PUR noir, 1 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Courant nominal (40 °C) : 4,0 A.
  • INDICE DE PROTECTION : IP67, IP69K/IP67, IP68, IP69K
  • Caractéristiques supplémentaires :
  • Affichage de la tension de fonctionnement : LED verte/non
  • Tension de fonctionnement Ub : 30 VDC
  • Sortie de commutation : PNP N/O (NO)
  • Diamètre du câble D : 4,30 mm ±0,20 mm
  • Longueur de câble L : 1,00 m
  • INDICE DE PROTECTION : IP67, IP69K/IP67, IP68, IP69K
  • Matériau des contacts : bronze/laiton
  • Nombre de conducteurs : 3
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • Système : surmoulé/surmoulé
  • Matériau du support de contact : PUR/PUR
  • Couple de serrage pour câble : 0.4 Nm/0.6 Nm
  • Câble : PUR noir, 1 m, compatible avec les chaînes de remorquage
  • Câble, rayon de courbure min., pose fixe : 5 x D
  • Câble, rayon de courbure min., pose flexible : 10 x D
  • Câble, cycles de flexion min. : 5 Mio.
  • Matériau de la poignée : PUR/PUR
  • Matériau de la gaine : PUR
  • Matériau de l'écrou-raccord : zinc moulé sous pression ou laiton|nickelé/zinc moulé sous pression
  • Accélération max., chaîne de remorquage : 5 m/s²
  • Caractéristiques du câble : adapté à la chaîne de remorquage
  • Gaine de câble, couleur : noir
  • Vitesse de déplacement max., chaîne de remorquage : 200 m/min
  • Course de déplacement horizontale max., chaîne de remorquage : 5 m
  • Température du câble UL max., pose fixe : 80 °C.
  • Température du câble UL max., pose flexible : 80 °C.
  • Température du câble, chaîne de remorquage : -25...60 °C.
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Affichage de fonction (broche 4) : LED jaune
  • Connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A
  • Connecteur 2 : connecteur M12x1, droit, 3 pôles, codage A-
  • Câble, contrainte de torsion : ±180°/M.
  • Course verticale max., chaîne de remorquage interface : 5 m
Type

BCC03H7

Forme

femelle, coudé

mâle, droit

Connexion

femelle

Contenu

1 pc(s)

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Tension nominale

30 V

Référence fabricant

BCC03H7

IP67/IP69K

Couleur du câble

noir

Longueur de câble

1.00 m

Norme de connecteur

Connectique Sensorik

Materiau de la gaine

PUR

Codification

A

Coté A

Femelle, droite

Coté de raccordement B

M12

Nombre de pôles

3

Type de filetage côté du raccordement

M8 x 1

Ø extérieur

4.30 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3420192 BALLUFF BCC03H7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 1.00 m Nombre de pôles: 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420192 BALLUFF BCC03H7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 1.00 m Nombre de pôles: 3 1 pc(s)

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connecteur 1 = connecteur femelle M8x1, coudé, 3 pôles, codage A, connecteur 2 = connecteur mâle M12x1, droit, 3 pôles, codage A, affichage de la tension de fonctionnement = LED vert/non, affichage de la fonction = oui/non, affichage de la fonction (broche 4) = LED jaune, câble = PUR noir, 1 m, adapté à la chaîne de remorquage, nombre de conducteurs = 3, température de câble fixe, -50 °C, câble pose flexible = -25...90 °C, tension de fonctionnement Ub = 30 VDC, courant nominal (40 °C) = 4,0 A, indice de protection = IP67, IP69K/IP67, IP68, IP69K, homologation/conformité = ce, cULus, WEEE

Ce texte a été traduit par une machine.
