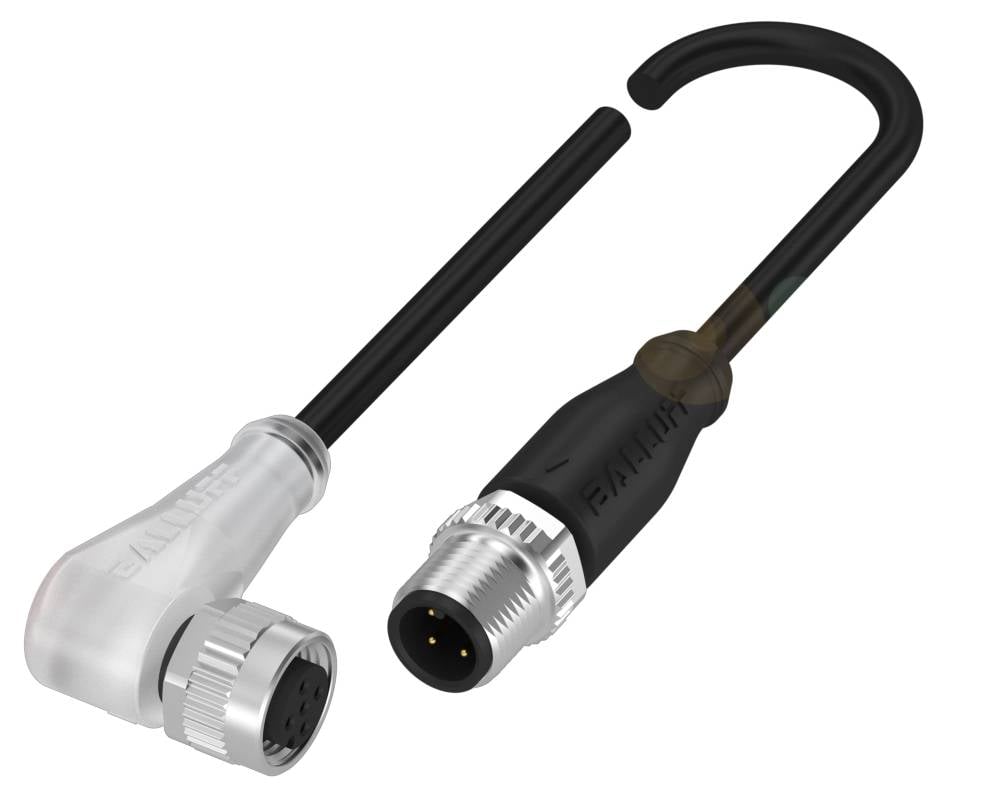

Name: BALLUFF BCC03C8 Ligne de distribution femelle, coudé, mâle, droit 5.00 m Nombre de pôles: 5, 4 1 pc(s)
Brand: BALLUFF
SKU: 3423042
Availability: BackOrder

Points forts & détails

Câble de capteur Balluff BCC03C8 non blindé

Connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A
Affichage de la tension de fonctionnement : LED verte/non
Affichage de la fonction: Oui/non
Affichage de fonction (broche 2) : LED blanche

Caractéristiques techniques

Caractéristiques principales :connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A.
Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A
Nombre de conducteurs : 4
Tension de fonctionnement Ub : 30 VDC
Affichage de la tension de fonctionnement : LED verte/non
Affichage de la fonction: Oui/non
Affichage de fonction (broche 2) : LED blanche
Affichage de fonction (broche 4) : LED jaune
Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
Température du câble, pose fixe : -50...90 °C.
Température du câble, pose flexible : -25...90 °C.
Courant nominal (40 °C) : 4,0 A.
INDICE DE PROTECTION : IP67, IP68, IP69K/IP67, IP68, IP69K
Caractéristiques supplémentaires :
Affichage de la tension de fonctionnement : LED verte/non
Tension de fonctionnement Ub : 30 VDC
Sortie de commutation : PNP NO/NF (NO/NC)|antivalent
Diamètre du câble D : 4,70 mm ± 0,20 mm
Longueur du câble : 5 m
INDICE DE PROTECTION : IP67, IP68, IP69K/IP67, IP68, IP69K
Matériau des contacts : bronze/laiton
Nombre de conducteurs : 4
Section du conducteur : 0.34 mm²
Courant nominal (40 °C) : 4,0 A.
Système : surmoulé/surmoulé
Matériau du support de contact : PUR/PUR
Couple de serrage pour câble : 0,6 Nm/0,6 Nm
Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
Câble, rayon de courbure min., pose fixe : 5 x D
Câble, rayon de courbure min., pose flexible : 10 x D
Câble, cycles de flexion min. : 5 Mio.
Matériau de la poignée : PUR/PUR
Matériau de la gaine : PUR
Matériau de l'écrou-raccord : zinc moulé sous pression/zinc moulé sous pression
Accélération max., chaîne de remorquage : 5 m/s²
Caractéristiques du câble : adapté à la chaîne de remorquage
Gaine de câble, couleur : noir
Vitesse de déplacement max., chaîne de remorquage : 200 m/min
Course de déplacement horizontale max., chaîne de remorquage : 5 m
Course verticale max., chaîne de remorquage : 5 m
Température du câble UL max., pose fixe : 80 °C.
Température du câble UL max., pose flexible : 80 °C.
Température du câble, chaîne de remorquage : -25...60 °C.
Température du câble, pose fixe : -50...90 °C.
Température du câble, pose flexible : -25...90 °C.
Affichage de fonction (broche 4) : LED jaune
Connecteur 1 : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A-
Câble, contrainte de torsion : ±180°/M.
Affichage de fonction (broche 2) : LED blanche

Type: BCC M425-M414-3A-650-PX0434-050

Type de produit: Ligne de distribution

Forme: femelle, coudé
mâle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M12

Coté de raccordement B: M12

Nombre de pôles: 5
4

Longueur de câble: 5.00 m

Tension nominale: 30 V/DC

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.70 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Type de filetage connexion des câbles et montage: M12 x 1

Couleur du câble: noir

Codification: A

: IP67
IP68
IP69K
IP67
IP68
IP69K

Spécificités: codage A

Température min.: -50 °C

Température max.: 90 °C

Référence fabricant: BCC03C8

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3423042 BALLUFF BCC03C8 Ligne de distribution femelle, coudé, mâle, droit 5.00 m Nombre de pôles: 5, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3423042 BALLUFF BCC03C8 Ligne de distribution femelle, coudé, mâle, droit 5.00 m Nombre de pôles: 5, 4 1 pc(s)

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connecteur 1 = connecteur femelle M12x1, coudé, 5 pôles, codage A, connecteur 2 = connecteur mâle M12x1, droit, 4 pôles, codage A, affichage de la tension de fonctionnement = LED vert/non, affichage de la fonction = oui/non, affichage de la fonction (broche 2) = LED blanc, affichage de la fonction (broche 4) = LED jaune, câble = PUR, 5 m, compatible avec les chaînes, nombre de conducteurs, 4 pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 30 VDC, courant nominal (40 °C) = 4.0 A, indice de protection = IP67, IP68, IP69K/IP67, IP68, IP69K, homologation/conformité = ce, cULus, WEEE

Ce texte a été traduit par une machine.

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connecteur 1 = connecteur femelle M12x1, coudé, 5 pôles, codage A, connecteur 2 = connecteur mâle M12x1, droit, 4 pôles, codage A, affichage de la tension de fonctionnement = LED vert/non, affichage de la fonction = oui/non, affichage de la fonction (broche 2) = LED blanc, affichage de la fonction (broche 4) = LED jaune, câble = PUR, 5 m, compatible avec les chaînes, nombre de conducteurs, 4 pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 30 VDC, courant nominal (40 °C) = 4.0 A, indice de protection = IP67, IP68, IP69K/IP67, IP68, IP69K, homologation/conformité = ce, cULus, WEEE

Ce texte a été traduit par une machine.
