BALLUFF BCC039H Ligne de distribution femelle, droit, mâle, droit 0.30 m Nombre de pôles: 5, 4 1 pc(s)

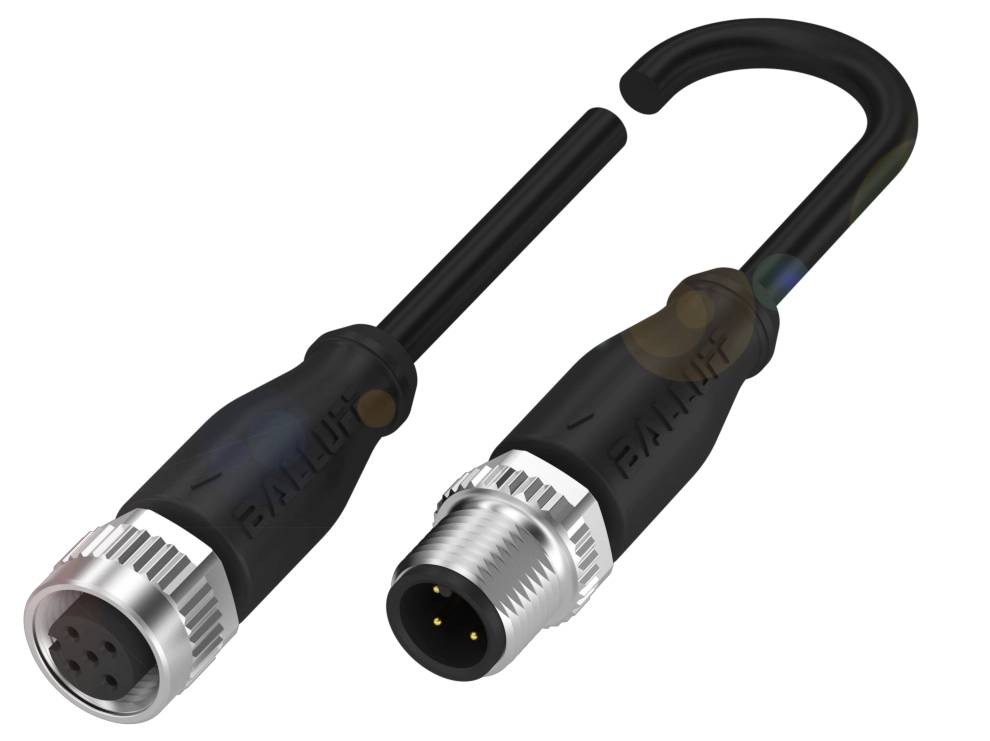

Représentation de deux connecteurs M12 : à gauche avec prise femelle, à droite avec fiche mâle. Les deux sont noirs avec des raccords vissés métalliques.
Photo non contractuelle
Type de produit
Ligne de distribution
Forme
femelle, droit
mâle, droit
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
5
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 20.95 / pièce(s))
CHF 20.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de capteur Balluff BCC039H non blindé

  • Nombre de conducteurs : 4
  • Connecteur 1 : connecteur femelle M12 x 1, droit, 5 pôles, codage A
  • Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A
  • Câble : PUR noir, 0.3 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.

Caractéristiques techniques

  • Caractéristiques principales :connecteur 1 : connecteur femelle M12 x 1, droit, 5 pôles, codage A.
  • Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A
  • Nombre de conducteurs : 4
  • Tension de fonctionnement Ub : 250 VDC / 250 VAC
  • Câble : PUR noir, 0.3 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Courant nominal (40 °C) : 4,0 A.
  • INDICE DE PROTECTION : IP67, IP68, IP69K/IP67, IP68, IP69K
  • Caractéristiques supplémentaires :
  • Tension de fonctionnement Ub : 250 VDC / 250 VAC
  • Sortie de commutation : antivalente
  • Diamètre du câble D : 4,70 mm ± 0,20 mm
  • Longueur de câble L : 0,30 m
  • INDICE DE PROTECTION : IP67, IP68, IP69K/IP67, IP68, IP69K
  • Matériau des contacts : bronze/laiton
  • Nombre de conducteurs : 4
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • Système : surmoulé/surmoulé
  • Matériau du support de contact : PUR/PUR
  • Couple de serrage pour câble : 0,6 Nm/0,6 Nm
  • Câble : PUR noir, 0.3 m,|compatible avec les chaînes de remorquage
  • Câble, rayon de courbure min., pose fixe : 5 x D
  • Câble, rayon de courbure min., pose flexible : 10 x D
  • Câble, cycles de flexion min. : 5 Mio.
  • Matériau de la poignée : PUR/PUR
  • Matériau de la gaine : PUR
  • Matériau de l'écrou-raccord : zinc moulé sous pression/zinc moulé sous pression
  • Accélération max., chaîne de remorquage : 5 m/s²
  • Caractéristiques du câble : adapté à la chaîne de remorquage
  • Gaine de câble, couleur : noir
  • Vitesse de déplacement max., chaîne de remorquage : 200 m/min
  • Course de déplacement horizontale max., chaîne de remorquage : 5 m
  • Température du câble UL max., pose fixe : 80 °C.
  • Température du câble UL max., pose flexible : 80 °C.
  • Température du câble, chaîne de remorquage : -25...60 °C.
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Connecteur 1 : connecteur femelle M12 x 1, droit, 5 pôles, codage A-
  • Connecteur 2 : connecteur M12x1, droit, 4 pôles, codage A-
  • Câble, contrainte de torsion : ±180°/M.
  • Course verticale max., chaîne de remorquage interface : 5 m
Type

BCC M415-M414-3A-304-PX0434-003

Type de produit

Ligne de distribution

Forme

femelle, droit

mâle, droit

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

5

4

Longueur de câble

0.30 m

Tension nominale

250 V/DC

250 V/AC

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Ø extérieur

4.70 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Type de filetage connexion des câbles et montage

M12 x 1

Couleur du câble

noir

Codification

A

IP67

IP68

IP69K

IP67

IP68

IP69K

Spécificités

pour chaîne porte-câbles

Température min.

-50 °C

Température max.

90 °C

Référence fabricant

BCC039H

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3423090 BALLUFF BCC039H Ligne de distribution femelle, droit, mâle, droit 0.30 m Nombre de pôles: 5, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3423090 BALLUFF BCC039H Ligne de distribution femelle, droit, mâle, droit 0.30 m Nombre de pôles: 5, 4 1 pc(s)

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connexion 1 = connecteur femelle M12x1, droit, 5 pôles, codage A, connexion 2 = connecteur mâle M12x1, droit, 4 pôles, codage A, câble = PUR noir, 0.3 m, compatible avec les chaînes de remorquage, nombre de conducteurs = 4, température du câble, pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 250 V V DC, 250 V DC = 4,0 A, INDICE DE PROTECTION = IP67, IP68, IP69K/IP67, IP68, IP69K, homologation/conformité = ce, cULus, WEEE

Ce texte a été traduit par une machine.
