BALLUFF BCC0318 Câble de raccordement femelle, coudé 5.00 m Nombre de pôles: 5 1 pc(s)

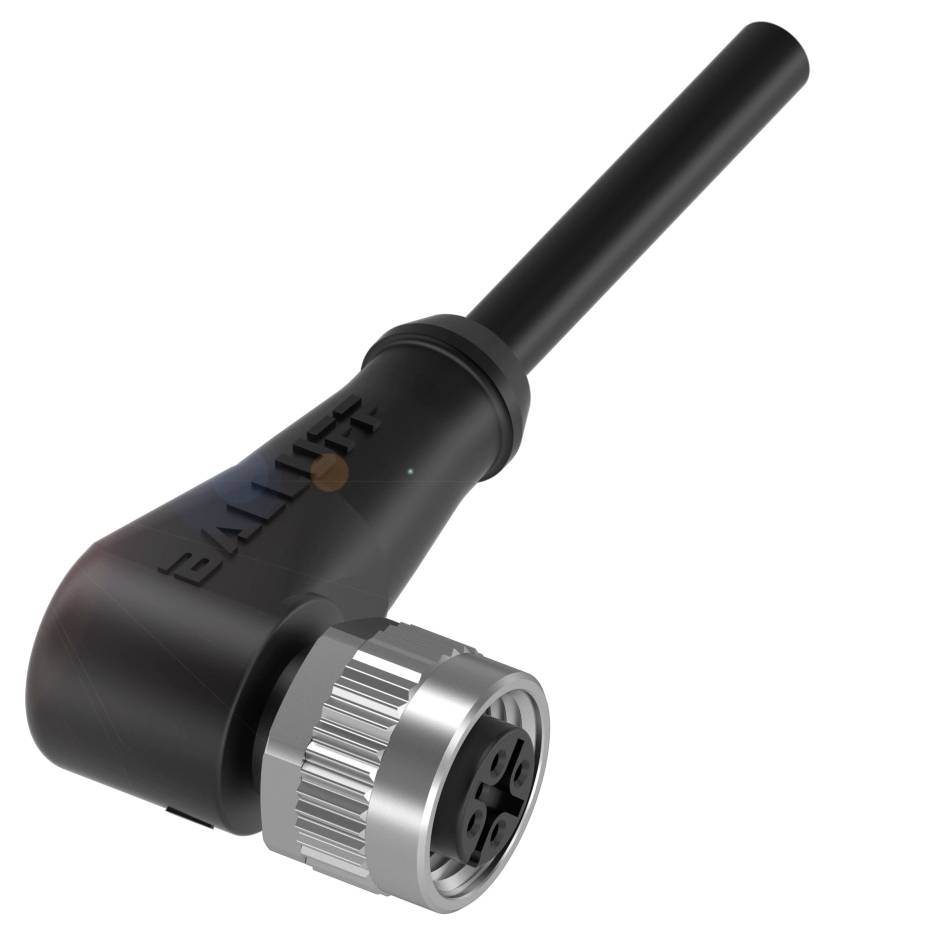

Connecteur noir coudé avec filetage métallique et plusieurs broches, utilisé pour les connexions électriques dans les applications industrielles.
Photo non contractuelle
Type de produit
Câble de raccordement
Forme
femelle, coudé
Coté A
M12
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 25.95 / pièce(s))
CHF 25.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de capteur Balluff BCC0318 non blindé

  • Connexion : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
  • Nombre de conducteurs : 3
  • Section du conducteur : 0.34 mm²
  • Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.

Caractéristiques techniques

  • Caractéristiques principales :connexion : connecteur femelle M12 x 1, coudé, 5 pôles, codage A.
  • Nombre de conducteurs : 3
  • Tension de fonctionnement Ub : 250 VDC / 250 VAC
  • Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • INDICE DE PROTECTION : IP67, IP68, IP69K
  • Caractéristiques supplémentaires :
  • Tension de fonctionnement Ub : 250 VDC / 250 VAC
  • Connexion : connecteur femelle M12 x 1, coudé, 5 pôles, codage A
  • Diamètre du câble D : 4,30 mm ±0,20 mm
  • Longueur du câble : 5 m
  • INDICE DE PROTECTION : IP67, IP68, IP69K
  • Matériau du contact : bronze
  • Nombre de conducteurs : 3
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • Système : moulé
  • Matériau du support de contact : PUR
  • Couple de serrage pour câble : 0,6 Nm
  • Nombre de broches : 5
  • Câble : PUR noir, 5 m, compatible avec les chaînes de remorquage
  • Câble, rayon de courbure min., pose fixe : 5 x D
  • Câble, rayon de courbure min., pose flexible : 10 x D
  • Câble, cycles de flexion min. : 5 Mio.
  • Configuration de la fiche : coudée
  • Matériau de la poignée : PUR
  • Matériau de la gaine : PUR
  • Matériau de l'écrou-raccord : zinc moulé sous pression
  • Accélération max., chaîne de remorquage : 5 m/s²
  • Caractéristiques du câble : adapté à la chaîne de remorquage
  • Gaine de câble, couleur : noir
  • Vitesse de déplacement max., chaîne de remorquage : 200 m/min
  • Course de déplacement horizontale max., chaîne de remorquage : 5 m
  • Course verticale max., chaîne de remorquage : 5 m
  • Température du câble UL max., pose fixe : 80 °C.
  • Température du câble UL max., pose flexible : 80 °C.
  • Température du câble, chaîne de remorquage : -25...60 °C.
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
Type

BCC M425-0000-1A-001-PX0334-050

Type de produit

Câble de raccordement

Forme

femelle, coudé

Coté A

M12

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

5

Longueur de câble

5.00 m

Tension nominale

250 V/DC

250 V/AC

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Ø extérieur

4.30 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

connecteur femelle M12

Couleur

noir

Couleur du câble

noir

Codification

A

IP67

IP68

IP69K

Température min.

-50 °C

Température max.

90 °C

Référence fabricant

BCC0318

Contenu

1 pc(s)

Spécificités

codage A

Nombre de pôles

5

Matériau d'isolation

PUR

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3420141 BALLUFF BCC0318 Câble de raccordement femelle, coudé 5.00 m Nombre de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420141 BALLUFF BCC0318 Câble de raccordement femelle, coudé 5.00 m Nombre de pôles: 5 1 pc(s)

Description

Dans notre programme complet de câbles de raccordement pour chaque industrie, vous trouverez le raccordement correct pour votre application. Ainsi, les signaux, les données et les performances sont transmis de manière fiable. Différents types de câbles et différents connecteurs augmentent en outre votre flexibilité dans le choix du câble de raccordement adapté. Connexion = M12x1 femelle, coudée, 5 pôles, codage A, câble = PUR noir, 5 m, adapté à la chaîne de remorquage, nombre de conducteurs = 3, section de conducteur = 0.34 mm², température du câble, pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 250 VDC / 250 VAC, courant nominal (40 °C), tension de fonctionnement : 4.0 indice de protection = IP67, IP68, IP69K, homologation/conformité = CE, ce, cULus, WEEE

Ce texte a été traduit par une machine.
