BALLUFF BCC02WZ Ligne de distribution femelle, coudé, mâle, coudé 2.00 m Nombre de pôles: 3, 3 1 pc(s) Piece

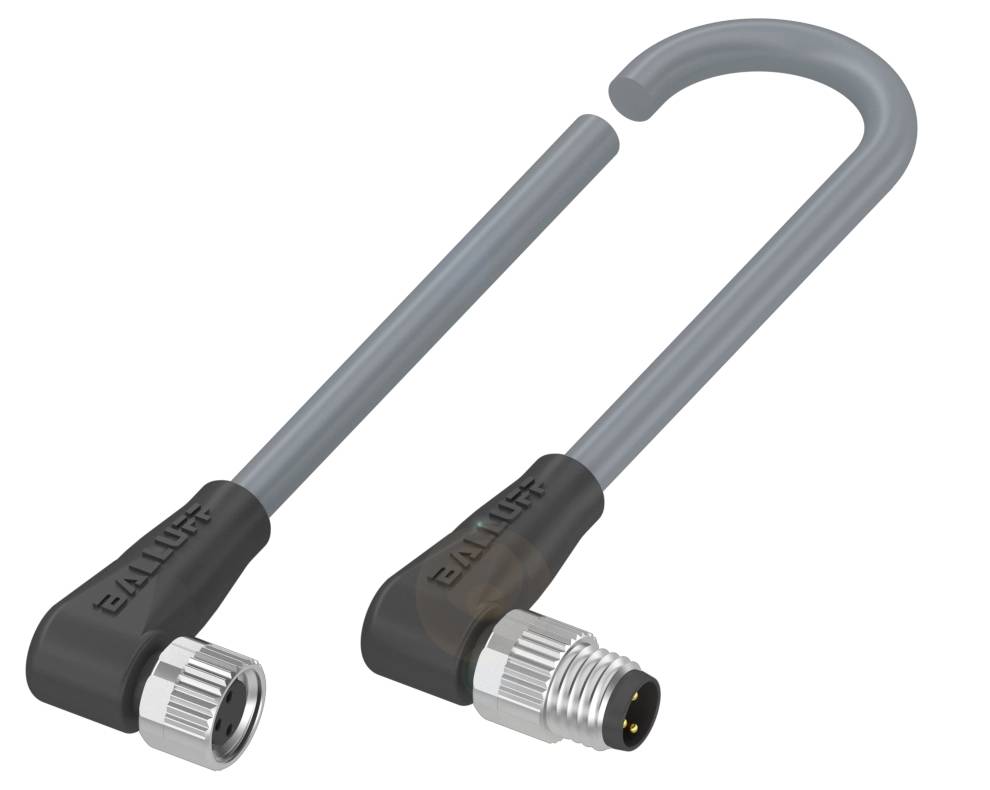

Deux connecteurs électriques avec boîtiers en plastique courbés et connecteurs mâle/femelle de la marque Balluff, sur fond blanc.
Photo non contractuelle
Type de produit
Ligne de distribution
Forme
femelle, coudé
mâle, coudé
Coté A
M8
Coté de raccordement B
M8
Nombre de pôles
3
3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 18.95 / pièce(s))
CHF 18.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de capteur Balluff BCC02WZ non blindé

  • Nombre de conducteurs : 3
  • Connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A
  • Connexion 2 : connecteur M8 x 1, coudé, 3 pôles, codage A
  • Câble : PVC gris, 2 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -40...105 °C.

Caractéristiques techniques

  • Caractéristiques principales :connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A.
  • Connexion 2 : connecteur M8 x 1, coudé, 3 pôles, codage A
  • Nombre de conducteurs : 3
  • Tension de fonctionnement Ub : 60 VDC / 60 VAC
  • Câble : PVC gris, 2 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -40...105 °C.
  • Température du câble, pose flexible : 5...105 °C.
  • Courant nominal (40 °C) : 4,0 A.
  • INDICE DE PROTECTION : IP67, IP69K/IP67, IP69K
  • Caractéristiques supplémentaires :
  • Tension de fonctionnement Ub : 60 VDC / 60 VAC
  • Diamètre du câble D : 4,50 mm ±0,15 mm
  • Longueur de câble L : 2.00 m
  • INDICE DE PROTECTION : IP67, IP69K/IP67,|IP69K
  • Matériau des contacts : bronze/laiton
  • Nombre de conducteurs : 3
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • Système : surmoulé/surmoulé
  • Matériau du support de contact : PUR/PUR
  • Couple de serrage pour câble : 0.4 Nm/0.4 Nm
  • Câble : PVC gris, 2 m, compatible avec les chaînes de remorquage
  • Câble, rayon de courbure min., pose fixe : 5 x D
  • Câble, rayon de courbure min., pose flexible : 10 x D
  • Câble, cycles de flexion min. : 2 Mio.
  • Matériau de la poignée : PUR/PUR
  • Matériau de la gaine : PVC
  • Matériau de l'écrou-raccord : zinc moulé sous pression ou laiton|nickelé/zinc moulé sous pression ou|laiton nickelé
  • Accélération max., chaîne de remorquage : 5 m/s²
  • Caractéristiques du câble : adapté à la chaîne de remorquage
  • Gaine de câble, couleur : gris
  • Vitesse de déplacement max., chaîne de remorquage : 200 m/min
  • Course de déplacement horizontale max., chaîne de remorquage : 5 m
  • Course verticale max., chaîne de remorquage : 2 m
  • Température du câble UL max., pose fixe : 80 °C.
  • Température du câble UL max., pose flexible : 80 °C.
  • Température du câble, chaîne de remorquage : -5...60 °C.
  • Température du câble, pose fixe : -40...105 °C.
  • Température du câble, pose flexible : 5...105 °C.
  • Connexion 1 : connecteur femelle M8x1, coudé, 3 pôles, codage A
  • Connexion 2 : connecteur M8 x 1, coudé, 3 pôles, codage A
Type d'emballage

Piece

Type

BCC M323-M323-30-300-VX8334-020

Type de produit

Ligne de distribution

Forme

femelle, coudé

mâle, coudé

Coté A

M8

Coté de raccordement B

M8

Nombre de pôles

3

3

Longueur de câble

2.00 m

Tension nominale

60 V/DC

60 V/AC

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Ø extérieur

4.50 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Type de filetage connexion des câbles et montage

M8 x 1

Couleur du câble

gris

Codification

A

IP67

IP69K

IP67

IP69K

Spécificités

PVC

pour chaîne porte-câbles

codage A

Température min.

-40 °C

Température max.

105 °C

Référence fabricant

BCC02WZ

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3420598 BALLUFF BCC02WZ Ligne de distribution femelle, coudé, mâle, coudé 2.00 m Nombre de pôles: 3, 3 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420598 BALLUFF BCC02WZ Ligne de distribution femelle, coudé, mâle, coudé 2.00 m Nombre de pôles: 3, 3 1 pc(s) Piece

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connexion 1 = connecteur femelle M8x1, coudé, 3 pôles, codage A, connexion 2 = connecteur mâle M8x1, coudé, 3 pôles, codage A, câble = PVC gris, 2 m, compatible avec la chaîne de remorquage, nombre de conducteurs = 3, température du câble, pose fixe = -40...105 °C, température du câble, pose flexible = 5...105 °C, tension de fonctionnement Ub = 60 V DC, intensité nominale : 40 °C = 4.0 A, indice de protection = IP67, IP69K/IP67, IP69K, homologation/conformité = CE, ce, WEEE

Ce texte a été traduit par une machine.
