BALLUFF BCC02U7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 0.30 m Nombre de pôles: 4 1 pc(s)

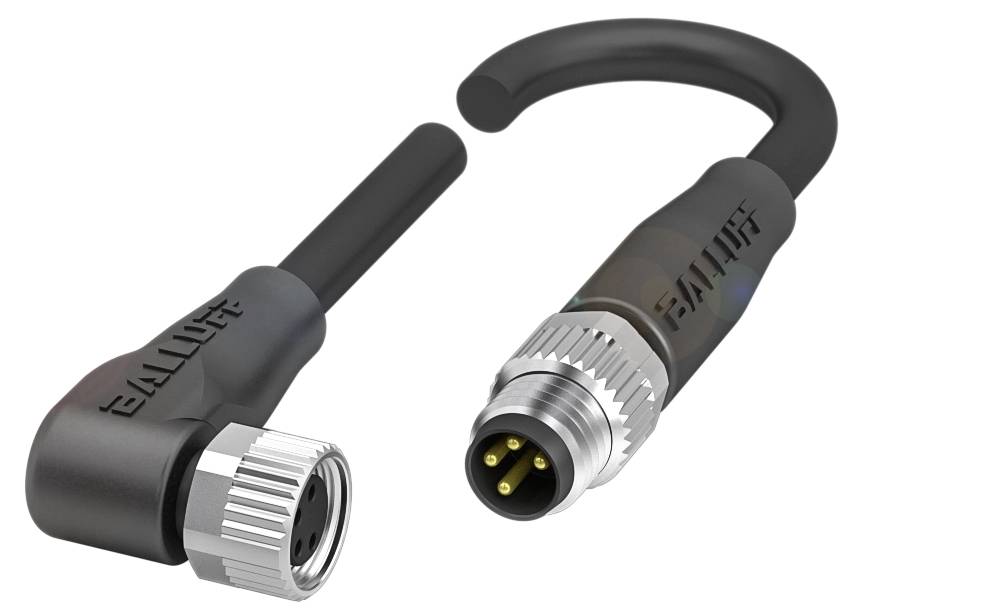

Deux connecteurs noirs, l'un coudé avec quatre trous, l'autre droit avec quatre broches. Les deux ont des fixations à vis argentées.
Photo non contractuelle
Type de produit
Ligne de distribution
Forme
femelle, coudé
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
Femelle, droite
Coté de raccordement B
M8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 18.95 / pièce(s))
CHF 18.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Câble de capteur Balluff BCC02U7 non blindé

  • Nombre de conducteurs : 4
  • Connexion 1 : connecteur femelle M8 x 1, coudé, 4 pôles, codage A.
  • Connexion 2 : mâle M8 x 1, droit, 4 pôles, codage A.
  • Câble : PUR noir, 0.3 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.

Caractéristiques techniques

  • Caractéristiques principales :connexion 1 : connecteur femelle M8x1, coudé, 4 pôles, codage A.
  • Connexion 2 : mâle M8 x 1, droit, 4 pôles, codage A.
  • Nombre de conducteurs : 4
  • Tension de fonctionnement Ub : 60 VDC / 60 VAC
  • Câble : PUR noir, 0.3 m, compatible avec les chaînes de remorquage
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Courant nominal (40 °C) : 4,0 A.
  • INDICE DE PROTECTION : IP67, IP69K/IP67, IP69K
  • Caractéristiques supplémentaires :
  • Tension de fonctionnement Ub : 60 VDC / 60 VAC
  • Sortie de commutation : antivalente
  • Diamètre du câble D : 4,70 mm ± 0,20 mm
  • Longueur de câble L : 0,30 m
  • INDICE DE PROTECTION : IP67, IP69K/IP67,|IP69K
  • Matériau des contacts : bronze/laiton
  • Nombre de conducteurs : 4
  • Section du conducteur : 0.34 mm²
  • Courant nominal (40 °C) : 4,0 A.
  • Système : surmoulé/surmoulé
  • Matériau du support de contact : PUR/PUR
  • Couple de serrage pour câble : 0.4 Nm/0.4 Nm
  • Câble : PUR noir, 0.3 m,|compatible avec les chaînes de remorquage
  • Câble, rayon de courbure min., pose fixe : 5 x D
  • Câble, rayon de courbure min., pose flexible : 10 x D
  • Câble, cycles de flexion min. : 5 Mio.
  • Matériau de la poignée : PUR/PUR
  • Matériau de la gaine : PUR
  • Matériau de l'écrou-raccord : zinc moulé sous pression ou laiton|nickelé/zinc moulé sous pression ou|laiton nickelé
  • Accélération max., chaîne de remorquage : 5 m/s²
  • Caractéristiques du câble : adapté à la chaîne de remorquage
  • Gaine de câble, couleur : noir
  • Vitesse de déplacement max., chaîne de remorquage : 200 m/min
  • Course de déplacement horizontale max., chaîne de remorquage : 5 m
  • Course verticale max., chaîne de remorquage : 5 m
  • Température du câble UL max., pose fixe : 80 °C.
  • Température du câble UL max., pose flexible : 80 °C.
  • Température du câble, chaîne de remorquage : -25...60 °C.
  • Température du câble, pose fixe : -50...90 °C.
  • Température du câble, pose flexible : -25...90 °C.
  • Connexion 1 : connecteur femelle M8x1, coudé, 4 pôles, codage A
  • Connexion 2 : mâle M8 x 1, droit, 4 pôles, codage A-
  • Câble, contrainte de torsion : ±180°/M.
Type

BCC02U7

Type de produit

Ligne de distribution

Forme

femelle, coudé

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

Femelle, droite

Coté de raccordement B

M8

Nombre de pôles

4

Longueur de câble

0.30 m

Materiau de la gaine

PUR

Tension nominale

60 V

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Ø extérieur

4.70 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

femelle

Type de filetage côté du raccordement

M8 x 1

Type de filetage connexion des câbles et montage

M8

Couleur du câble

noir

Codification

A

IP67/IP69K

Spécificités

pour chaîne porte-câbles

Température min.

-50 °C

Température max.

90 °C

Référence fabricant

BCC02U7

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3420756 BALLUFF BCC02U7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 0.30 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3420756 BALLUFF BCC02U7 Ligne de distribution M8 x 1 femelle, coudé, mâle, droit 0.30 m Nombre de pôles: 4 1 pc(s)

Description

Grâce à nos câbles de connexion robustes, les signaux, les données et les performances sont transmis en toute sécurité et de manière fiable. Dans notre vaste sélection, vous trouverez la bonne connexion pour votre application dans votre industrie.vous pouvez choisir parmi différents types de câbles et différents connecteurs. Connexion 1 = connecteur femelle M8x1, coudé, 4 pôles, codage A, connexion 2 = connecteur mâle M8x1, droit, 4 pôles, codage A, câble = PUR noir, 0.3 m, compatible avec les chaînes de remorquage, nombre de conducteurs = 4, température du câble, pose fixe = -50...90 °C, température du câble, pose flexible = -25...90 °C, tension de fonctionnement Ub = 60 V V DC, intensité nominale : 60 V = 4.0 A, indice de protection = IP67, IP69K/IP67, IP69K, homologation/conformité = CE, ce, WEEE

Ce texte a été traduit par une machine.
