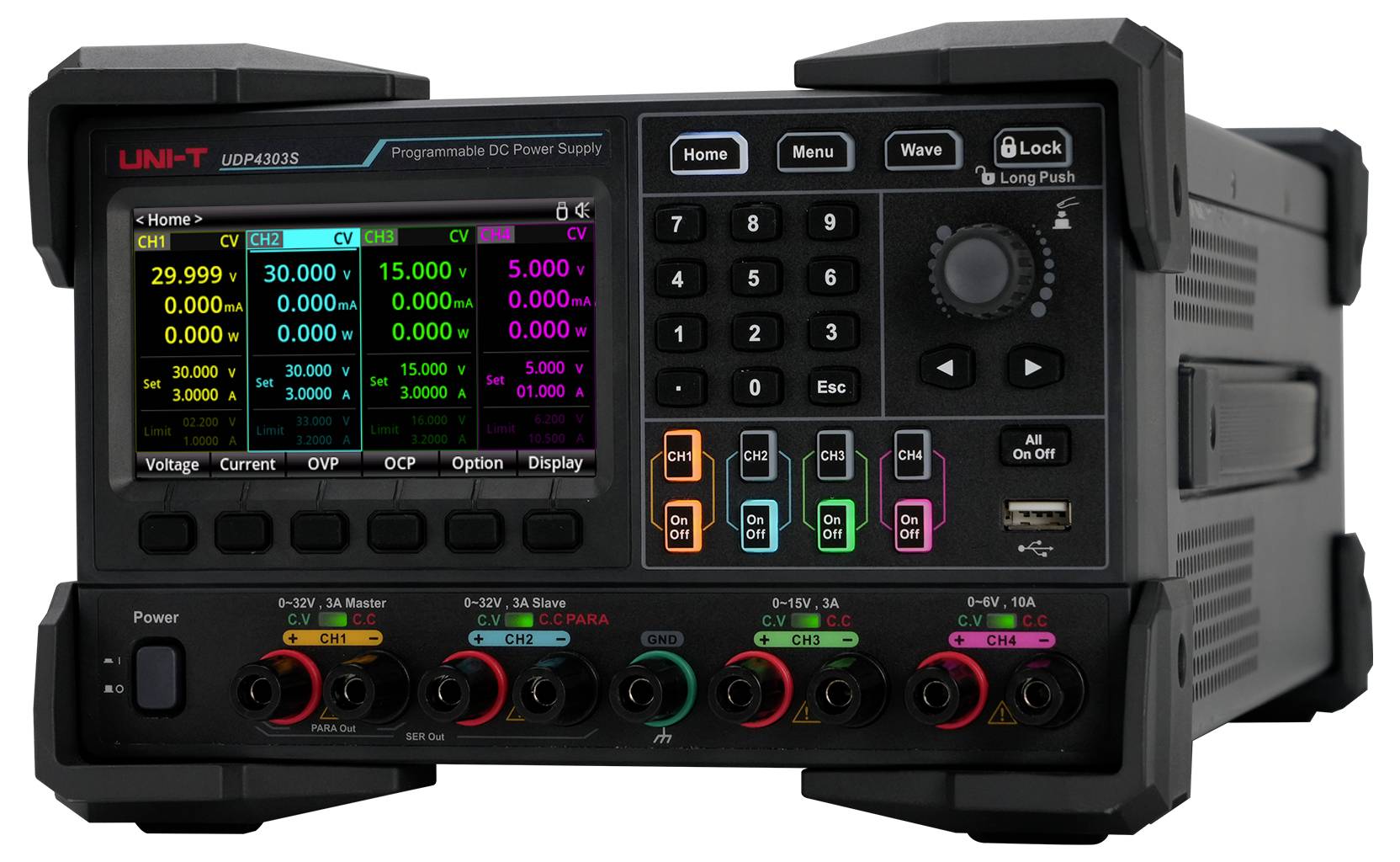

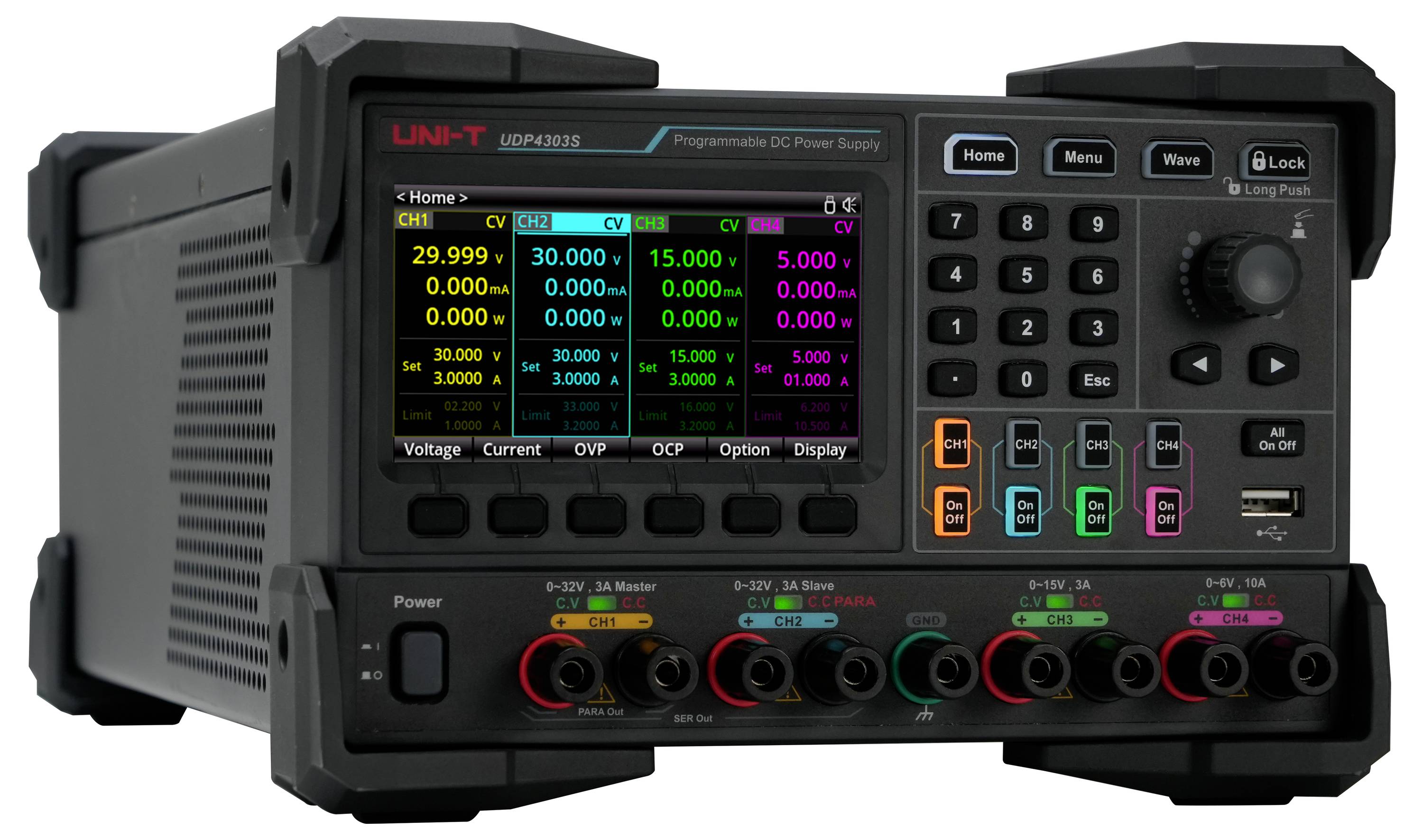

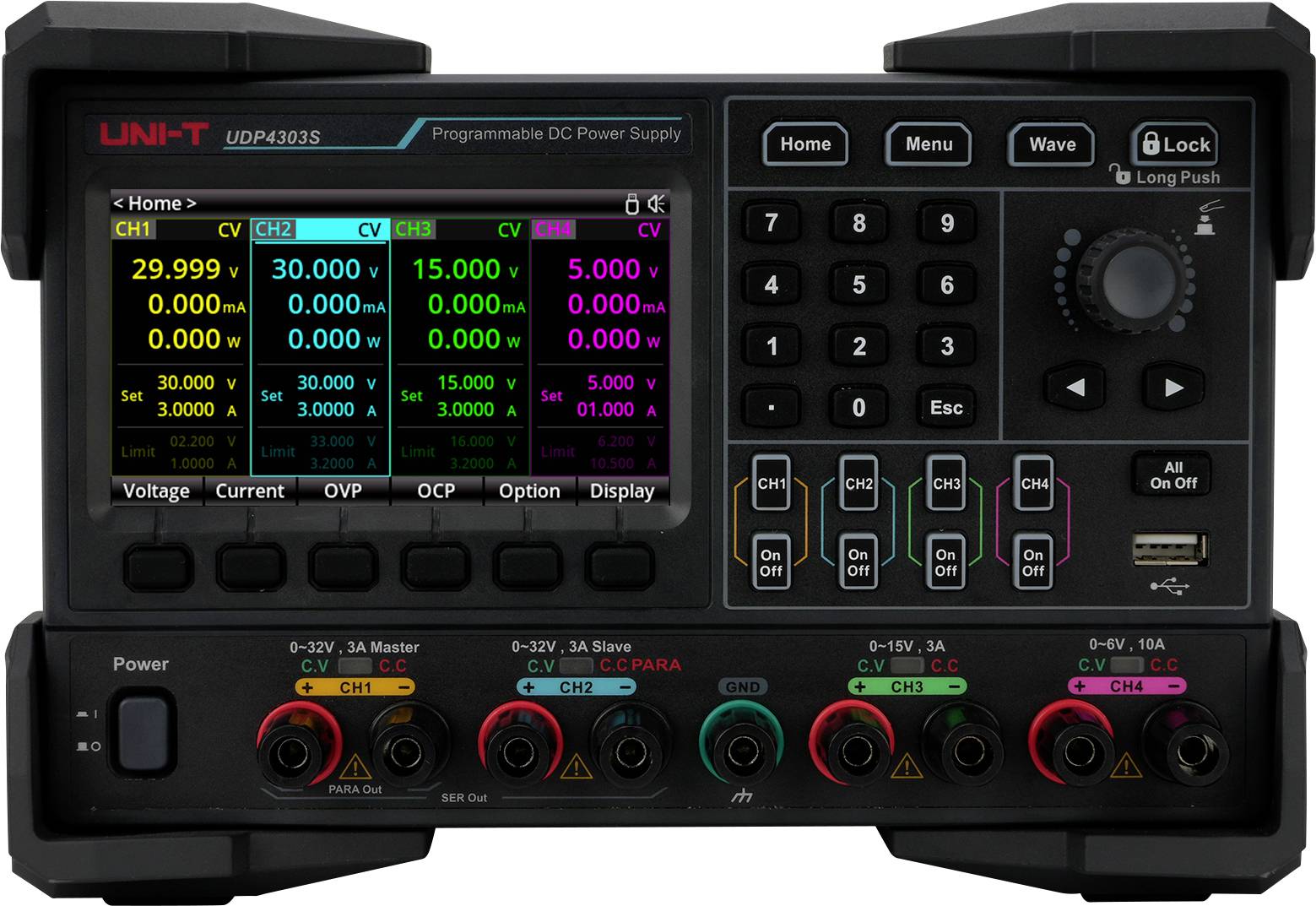

Alimentation de laboratoire réglable Uni-T UDP4303S 0 - 32 0 - 3 A 297 W périphérique USB, USB-Host, LAN, RS-232 program
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
20 pièce(s)
Nombre
Total (CHF 1’281.17 / pièce(s))
CHF 1’281.17
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
UNI-T UDP4303S Alimentation de laboratoire programmable
- Nbr. de sorties 4 x
- 0 - 32 / 0 - 3 A
- 0 - 32 V / 0 - 3 A
- 0 - 15 V / 0 - 3 A
- 0 - 6 V / 0 - 10 A
- 297 W
- périphérique USB, USB-Host, LAN, RS-232
- programmable
Caractéristiques techniques
- LCD TFT de 4.3 pouces
- Circuit interne série et parallèle pour CH1 et CH2
- Détection à distance à 4 fils (pour les 4 canaux)
- Sortie de liste (jusqu'à 512 groupes)
- Indicateur de forme d'arbre
- Enregistreur, analyseur
- Moniteur
- Type
UDP4303S
- Type de produit
Alimentation de laboratoire réglable
- Nombre de sorties
4 x
297 W
- Technologie
régulation linéaire
- Interfaces
périphérique USB
USB-Host
LAN
RS-232
- Spécificités
programmable
- Dim.
(L x l x H) 445 x 225 x 159.6 mm
d'usine (sans certificat)
- Tension d'entrée
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Poids
10.5 kg

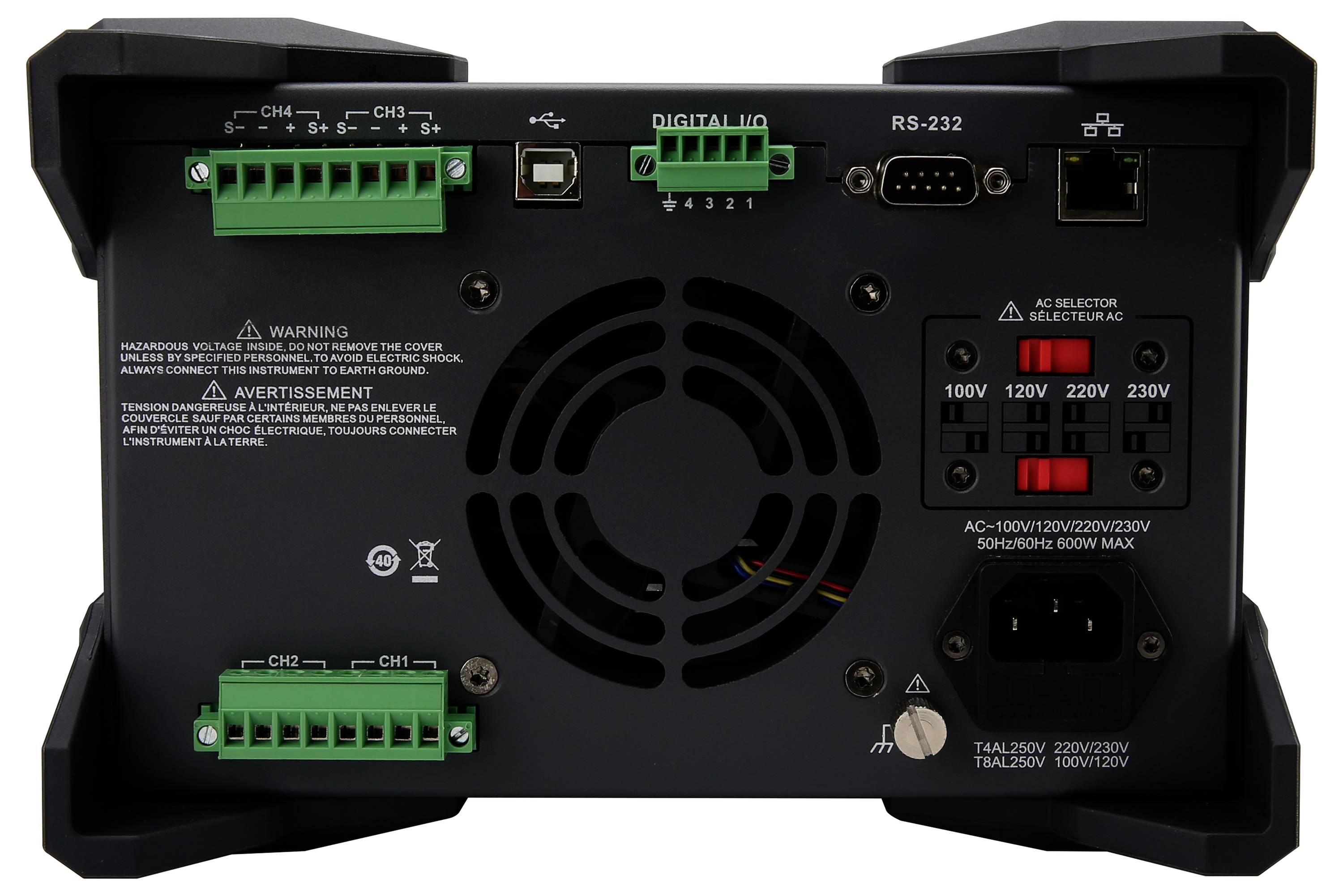

- Connexions
Raccords de sortie à l'avant et à l'arrière
Connexions Sense pour la mesure à 4 filsConnecteurs de sortie à l'avant et à l'arrière
Connexions Sense pour la mesure à 4 fils
- Modèle
Prend en charge 3U, facteur de forme 1/2-rack
- Tension de sortie maximale
32 V
- Tension de sortie minimale
0 V
- Tension de sortie 2 (max.)
32 V
- Tension de sortie 2 (min.)
0 V
- Tension de sortie 3 (max.)
15 V
- Tension de sortie 3 (min.)
0 V
- Tension de sortie 4 (max.)
6 V
- Tension de sortie 4 (min.)
0 V
- Courant de sortie (max.)
3 A
- Courant de sortie (min.)
0 A
- Courant de sortie 2 (max.)
3 A
- Courant de sortie 2 (min.)
0 A
- Courant de sortie 3 (max.)
3 A
- Courant de sortie 3 (min.)
0 A
- Courant de sortie 4 (max.)
10 A
- Courant de sortie 4 (min.)
0 A
- Type
Programmable, linéaire
- Largeur
225 mm
- Hauteur
159.6 mm
- Longueur
445 mm
- Température max.
40 °C
- Température min.
0 °C
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3532352 Alimentation de laboratoire réglable Uni-T UDP4303S 0 - 32 0 - 3 A 297 W périphérique USB, USB-Host, LAN, RS-232 program
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532352 Alimentation de laboratoire réglable Uni-T UDP4303S 0 - 32 0 - 3 A 297 W périphérique USB, USB-Host, LAN, RS-232 program
Description
L'alimentation de laboratoire linéaire programmable UDP4303S offre quatre sorties indépendantes : deux avec 32 V/3 A, une avec 15 V/3 A et une avec 6 V/10 A. Elle se caractérise par un contrôle de charge extrêmement faible et une ondulation résiduelle minimale. Chaque canal est galvanisé et prend en charge la fonction Remote Sense 4 fils pour un contrôle précis de la tension au point de charge. Les canaux 1 et 2 peuvent être connectés en série ou en parallèle en interne, WAS augmente considérablement la flexibilité dans différentes applications. En outre, l'appareil dispose de nombreuses interfaces de communication, notamment RS232, Ethernet, SPI et plusieurs E/S numériques, ce qui permet une commande à distance confortable. L'écran couleur de 4,3 pouces offre une interface conviviale avec de nombreuses fonctionnalités telles que le mode liste, les fonctions de décalage et de déclenchement, la surveillance, l'enregistrement de données, l'affichage de la forme d'onde, Préférences de sortie, paramètres système, sélection de langue et serveur Web intégré. L'UDP4303S est ainsi la solution idéale pour les environnements de test exigeants en développement, en laboratoire et en production.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Puissance et précision élevées : puissance totale de 297 W sur quatre canaux isolés (2× 32 V/3 A, 1× 15 V/3 A, 1× 6 V/10 A) pour une alimentation stable et fiable.
- Haute résolution : résolution de courant jusqu'à 1 µA et résolution de tension jusqu'à 1 mV sur tous les canaux pour un contrôle et une mesure exacts.
- Programmation précise : 1 ms de résolution temporelle permet un contrôle précis et fluide des flux de sortie dynamiques.
- Taux d'échantillonnage rapide : débit de sortie de courant de 8 KSA/s pour la détection des signaux transitoires et des courbes de forme d'onde.
- Modes de fonctionnement polyvalents : prend en charge un fonctionnement indépendant, en série et en parallèle pour des applications flexibles.
- Utilisation intuitive : LCD de 4,3 pouces avec six interfaces utilisateur sélectionnables pour un affichage confortable des données.
- Fonctionnalités complètes : fonctions intégrées de liste, de déclenchement, de surveillance, de retard et d'enregistrement pour les tests automatisés.
- Suivi des canaux : CH1 et CH2 peuvent être synchronisés pour permettre le réglage et le contrôle simultanés.
- Connectivité étendue : RS-232, hôte/périphérique USB, LAN, E/S numériques et interfaces Sense pour une intégration et une commande à distance faciles.
- Mesures sûres : isolation complète des égouts avec protection contre la polarité, la surtension et la diaphonie.
- Compensation à distance : la fonction Remote Sense à 4 fils compense les pertes de lignes et améliore la précision de mesure.
Contenu de la livraison
- 1x UDP4303S (Alimentation linéaire programmable 4CH)
- 1 câble d'alimentation
- 1 x câble d'imprimante USB 2.0, 1,5 m
- 1x prise IO numérique
- 2x fiche Sense
- 1x antibuée, 3 g
- 1 certificat de calibration
- 1x consignes de sécurité (multilingue)
- 1x mode d'emploi.
