Name: Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 12 Rastermaß: 3.81 mm 1973300000 1 St.
Brand: Weidmüller
SKU: 3361355
Availability: BackOrder

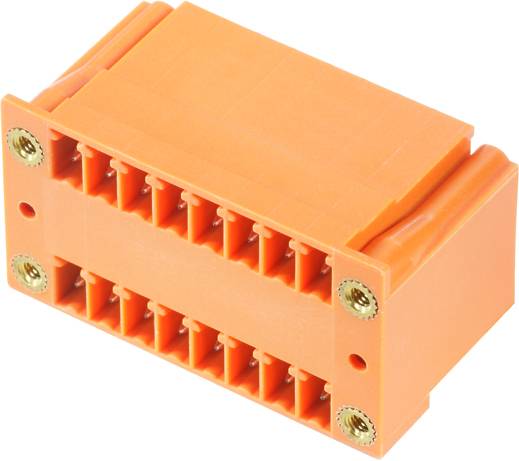

Oranger elektrische Steckverbinder mit mehreren Anschlüssen und zwei Schrauböffnungen an den Ecken. Entworfen für industrielle Anwendungen.

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker, Einbau horizontal

Anzahl Reihen

Serie

BC/SC

3.81 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

40 Stück

Anzahl

Stück

Min.: 50

Vielfache: 1

Gesamt (CHF 2.65 / Stück)

CHF 132.50

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 12

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker, Einbau horizontal

Anzahl Reihen: 2

Steckverbindersystem: wire-to-board

Serie: BC/SC

Besonderheiten: mit Schraubverriegelung
2 Etagen

RM: 3.81 mm

Polzahl je Reihe: 6

Polzahl Gesamt: 12

Breite: 33.25 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 1 St.

Abm.: (L x B x H) 21.90 x 33.25 x 25.90 mm

Anschluss: Print

Gehäuse-Material: PA GF

Herst.-Teilenr.: 1973300000

Herstellerfarbe: Orange

Industrieverpackung: Ja

Kontaktmaterial: Cu-Legierung, verzinnt

Nennspannung: 300 V

Höhe: 25.90 mm

Länge: 21.90 mm

RoHS-konform: Ja

Steckrichtung: Waagerecht zur Leiterplatte

Typ: SCD 3.81/12/90F 3.2SN OR BX

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Anzahl Reihen

Bauform

Breite

Polzahl Gesamt

Serie

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 12 1 097 330 000 175 St.

Bestell-Nr.:292556

Lieferung Fr., 8. Jan. 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

Stück

Min.: 1

Vielfache: 1

CHF 624.95^*

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 24 1 097 340 000 175 St.

Bestell-Nr.:292563

Lieferung Fr., 8. Jan. 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

Stück

Min.: 1

Vielfache: 1

CHF 1'144.95^*

Weidmüller Stiftgehäuse-Platine B2L/S2L Polzahl Gesamt 8 1 097 320 000 175 St.

Bestell-Nr.:292555

Lieferung Fr., 8. Jan. 2027

Conrad Electronic

Stecker, Einbau vertikal

330 mm

B2L/S2L

Stück

Min.: 1

Vielfache: 1

CHF 449.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793480000 50 St.

Bestell-Nr.:194697

Lieferung Fr., 15. Jan. 2027

Conrad Electronic

Stecker, Einbau horizontal

48.70 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793580000 50 St.

Bestell-Nr.:194713

Lieferung Mi., 17. Feb. 2027

Conrad Electronic

Stecker, Einbau vertikal

39.50 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793670000 50 St.

Bestell-Nr.:194724

Lieferung Mi., 17. Feb. 2027

Conrad Electronic

Stecker, Einbau vertikal

39.50 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 93.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793760000 50 St.

Bestell-Nr.:194737

Lieferung Mi., 17. Feb. 2027

Conrad Electronic

Stecker, Einbau vertikal

48.70 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1793850000 50 St.

Bestell-Nr.:194753

Lieferung Fr., 15. Jan. 2027

Conrad Electronic

Stecker, Einbau vertikal

48.70 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 111.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1972820000 50 St.

Bestell-Nr.:389880

Lieferung Mi., 17. Feb. 2027

Conrad Electronic

Stecker, Einbau horizontal

25.90 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 10 Rastermaß: 3.81 mm 1973130000 50 St.

Bestell-Nr.:390032

Lieferung Mi., 17. Feb. 2027

Conrad Electronic

Stecker, Einbau horizontal

25.90 mm

BC/SC

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 3361355 Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 12 Rastermaß: 3.81 mm 1973300000 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3361355 Weidmüller Stiftgehäuse-Platine BC/SC Polzahl Gesamt 12 Rastermaß: 3.81 mm 1973300000 1 St.

Beschreibung

Leiterplattensteckverbinder. Stiftleiste, Flansch, Lötanschluss, 3,81 mm, Polzahl: 12, 90 °, Lötstiftlänge: 3,2 mm, verzinnt, orange, Box. Doppelstock-Stiftleiste SCD für den Wellenlötprozess. Einsatz von zwei Schnittstellen auf der gleichen Grundfläche und in einem Arbeitsgang. Abgangsrichtung: 90 ° (liegend). Anschlüsse in einer Ebene und für einen frontplattenschlüssigen Zugang. Platz für Beschriftungen und Kodierung. Verpackung im Karton. Die Weidmüller Steckverbinder im Raster 3,81 mm (0.15 inch) sind layout-kompatibel zu gängigen Steckverbindern und bieten Platz für Bedruckung und Kodierung. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
