Name: Weidmüller 2538030000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 84 St.
Brand: Weidmüller
SKU: 1950251
Availability: BackOrder

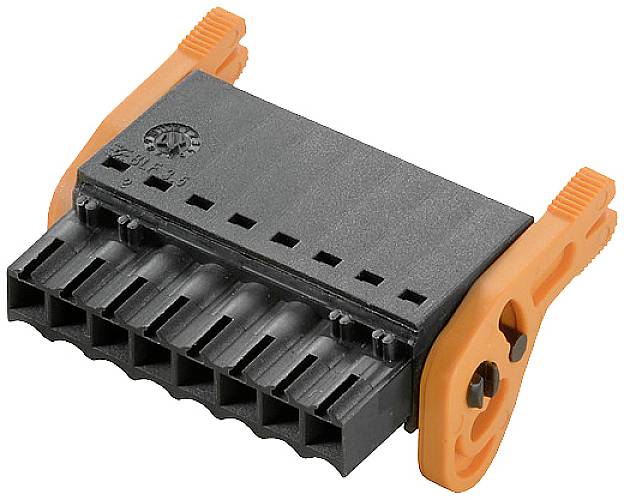

'Orangene und schwarze Federkraftklemme, geeignet zur Verdrahtung in elektrischen Systemen.'

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

84 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 21. Dez.

Anzahl (Packungsgröße 84 St.)

Set(s)

Gesamt (CHF 2.52 / Stück)

CHF 211.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 4
Anzahl Reihen 1
Inhalt 84 St.

Unser Service für Sie

Technische Daten

Tiefe: 30.05 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 8 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Steckkraft/Pol: 6 N
Ziehkraft/Pol: 6 N
Kurzzeitstromfestigkeit: 1 x 1s mit 120 A
Farbe Betätigungselemente: orange
Werkstoff Betätigungselement: PA 66/6
Lehrdorn: 2.4 mm x 1.5 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 4

Polzahl Gesamt: 4

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

DIN-Norm: DIN 5264-A

Polzahl je Reihe: 4

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 2538030000

Inhalt: 84 St.

Kontaktmaterial: Kupfer

Breite: 20.9 mm

Höhe: 15.08 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: BLF 3.50/04/180LH SN BK BX

: 26 AWG - 16 AWG

Abm.: (B x H) 20.9 mm x 15.08 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 1 MΩ

Klemmbereich-Ø: 0.14 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 20.9 mm x 15.08 mm x 30.05 mm

Nennspannung: 300 V

Polzahl: 4

Querschnitt: 1.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Bestell-Nr.:1952041

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

60 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Bestell-Nr.:1952042

Lieferung Do., 10. Dez.

Conrad Electronic

7.62 mm

20 A

35 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Bestell-Nr.:1952058

Lieferung Di., 29. Dez.

Conrad Electronic

5.08 mm

20 A

36 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952095

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

10 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1952113

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Bestell-Nr.:1949914

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Bestell-Nr.:1951094

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Bestell-Nr.:1949355

Lieferung Fr., 18. Dez.

Conrad Electronic

3.5 mm

9.5 A

264 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1948792

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952119

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950251 Weidmüller 2538030000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 84 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950251 Weidmüller 2538030000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 84 St.

Beschreibung

Weidmüller Verbinder 3.50mm BLF 3.50/#2538030000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:BLF 3.50/#2538030000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:4Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,1 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.50mm BLF 3.50/#2538030000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118549553

Geliefert wird: Weidmüller Verbinder 3.50mm BLF 3.50/#2538030000, Verpackungseinheit: 84 Stk., EAN: 4050118549553
