Name: Weidmüller 2442330000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 50 St.
Brand: Weidmüller
SKU: 1950215
Availability: BackOrder

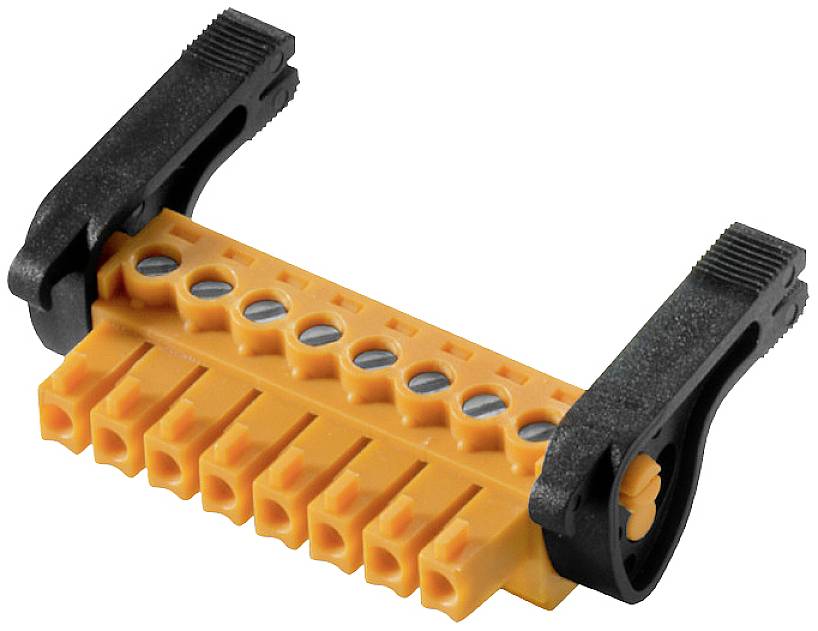

Orangefarbener elektrischer Steckverbinder mit mehreren Pins, umgeben von zwei schwarzen Klemmen. Verwendet zur Schaffung elektrischer Verbindungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.81 mm

Inhalt

50 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 3.28 / Stück)

CHF 163.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 6
Anzahl Reihen 1
Inhalt 50 St.

Unser Service für Sie

Technische Daten

Tiefe: 28.45 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 7 mm
Anzugsdrehmoment: 0.2 Nm - 0.25 Nm
Klemmschraube: M2
Leiteranschlusstechnik: Zugbügelanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Steckkraft/Pol: 7 N
Ziehkraft/Pol: 5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 76 A
Lehrdorn: 2.4 mm x 1.5 mm, 2.4 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 6

Polzahl Gesamt: 6

Anzahl Reihen: 1

RM: 3.81 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

DIN-Norm: DIN 5264

Polzahl je Reihe: 6

Anschluss: Schrauben
Stecker

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 2442330000

Inhalt: 50 St.

Kontaktmaterial: Kupfer

Breite: 33.45 mm

Höhe: 16.48 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: BCZ 3.81/06/180LR SN OR BX

: 28 AWG - 16 AWG

Abm.: (B x H) 33.45 mm x 16.48 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.08 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 33.45 mm x 16.48 mm x 28.45 mm

Nennspannung: 300 V

Polzahl: 6

Querschnitt: 1 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Bestell-Nr.:1952041

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

60 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Bestell-Nr.:1952042

Lieferung Do., 10. Dez.

Conrad Electronic

7.62 mm

20 A

35 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Bestell-Nr.:1952058

Lieferung Di., 29. Dez.

Conrad Electronic

5.08 mm

20 A

36 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952095

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

10 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1952113

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Bestell-Nr.:1949914

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Bestell-Nr.:1951094

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Bestell-Nr.:1949355

Lieferung Fr., 18. Dez.

Conrad Electronic

3.5 mm

9.5 A

264 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1948792

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952119

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950215 Weidmüller 2442330000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950215 Weidmüller 2442330000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 50 St.

Beschreibung

Weidmüller Verbinder 3.81mm BCZ 3.81/#2442330000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.81mm Typ:BCZ 3.81/#2442330000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:6Rastermaß der Kontakte:3,81 mmRastermaß der Anschlüsse:3,81 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..1,5 mm²Ausführung des elektrischen Anschlusses:SchraubanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:sonstige
Weidmüller Verbinder 3.81mm BCZ 3.81/#2442330000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118543568

Geliefert wird: Weidmüller Verbinder 3.81mm BCZ 3.81/#2442330000, Verpackungseinheit: 50 Stk., EAN: 4050118543568
