Name: Weidmüller 2432120000 Schraubklemmblock 4 mm² Polzahl 23 Orange 12 St.
Brand: Weidmüller
SKU: 1950763
Availability: BackOrder

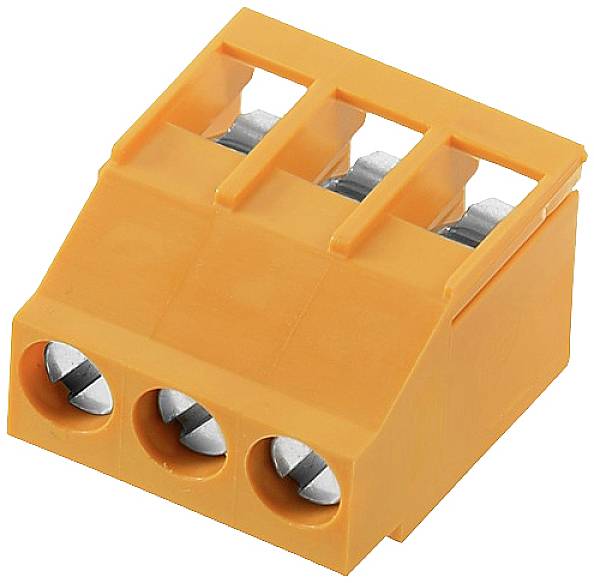

Eine orange, dreipolige elektrische Schraubklemme für den Anschluss von Kabeln.

Produkt-Art

Schraubklemmblock

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl (Packungsgröße 12 St.)

Set(s)

Gesamt (CHF 8.50 / Stück)

CHF 101.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Inhalt 12 St.

Unser Service für Sie

Technische Daten

Typ: LL 5.08/23/180 3.2SN OR BX

Produkt-Art: Schraubklemmblock

RM: 5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 23

Polzahl: 23

Serie: LL

Abisolierlänge (min.): 6 mm

Abisolierlänge (max.): 6 mm

Anschluss: Print
Schraubklemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.5 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.5 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 6 mm²

AWG min.: 26

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Cu-Legierung, verzinnt

Herstellerfarbe: Orange

Gewicht: 33.24 g

Herst.-Teilenr.: 2432120000

Inhalt: 12 St.

Nennspannung: 300 V

Breite: 112.41 mm

Höhe: 14.2 mm

Länge: 17.1 mm

Typ: LL 5.08/23/180 3.2SN OR BX

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl je Reihe

Polzahl

Steckrichtung

Weidmüller 1001850000 Schraubklemmblock 4 mm² Polzahl 4 Orange 100 St.

Bestell-Nr.:279883

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 137.95^*

Weidmüller 1001860000 Schraubklemmblock 4 mm² Polzahl 5 Orange 50 St.

Bestell-Nr.:279884

Lieferung Di., 2. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 87.95^*

Weidmüller 1001880000 Schraubklemmblock 4 mm² Polzahl 7 Orange 50 St.

Bestell-Nr.:279886

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1001890000 Schraubklemmblock 4 mm² Polzahl 8 Orange 50 St.

Bestell-Nr.:279887

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 137.95^*

Weidmüller 1001900000 Schraubklemmblock 4 mm² Polzahl 9 Orange 50 St.

Bestell-Nr.:279888

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 155.95^*

Weidmüller 1001910000 Schraubklemmblock 4 mm² Polzahl 10 Orange 1 St.

Bestell-Nr.:3361275

Lieferung Mi., 27. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 60

Vielfache: 1

CHF 2.20^*

Weidmüller 1001920000 Schraubklemmblock 4 mm² Polzahl 11 Orange 50 St.

Bestell-Nr.:279890

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 185.95^*

Weidmüller 1001930000 Schraubklemmblock 4 mm² Polzahl 12 Orange 50 St.

Bestell-Nr.:279891

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Weidmüller 1001940000 Schraubklemmblock 4 mm² Polzahl 13 Orange 50 St.

Bestell-Nr.:279892

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 221.95^*

Weidmüller 1001950000 Schraubklemmblock 4 mm² Polzahl 14 Orange 50 St.

Bestell-Nr.:279893

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Stück

Min.: 1

Vielfache: 1

CHF 233.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950763 Weidmüller 2432120000 Schraubklemmblock 4 mm² Polzahl 23 Orange 12 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950763 Weidmüller 2432120000 Schraubklemmblock 4 mm² Polzahl 23 Orange 12 St.

Beschreibung

Weidmüller Leiterplattenklemme LL 5.08/2#2432120000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LL 5.08/2#2432120000Höhe:14,2 mmAnzahl der elektrischen Anschlüsse:23Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:27,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SchraubanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,5..6 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..4 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LL 5.08/2#2432120000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118442892

Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LL 5.08/2#2432120000, Verpackungseinheit: 12 Stk., EAN: 4050118442892
