Name: Weidmüller 1526300000 Leiterplattensteckverbinder Gesamtpolzahl 12 50 St.
Brand: Weidmüller
SKU: 1951008
Availability: BackOrder

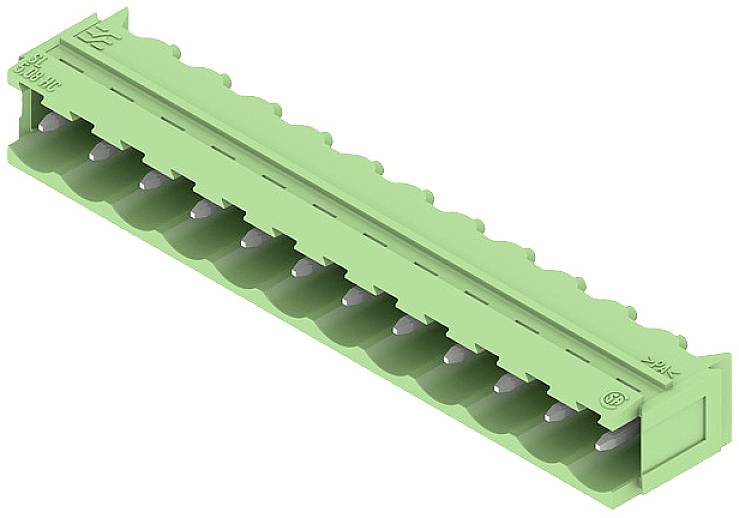

Grüner elektronischer Steckverbinder mit mehreren Pins, seitlich liegend. Dient dem Verbinden von Schaltungselementen auf Platinen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

50 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 2.04 / Stück)

CHF 101.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 12
Inhalt 50 St.

Unser Service für Sie

Technische Daten

Tiefe: 12 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 90°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Berührungsschutz: IP20 gesteckt
Kurzzeitstromfestigkeit: 3 x 1s mit 120 A
Lötstiftlänge: 3.2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 12

Polzahl Gesamt: 12

RM: 5.08 mm

Nennstrom: 15 A

Nennstrom - gerundet: 15 A

Anschluss: THT
Löten

Herstellerfarbe: Grün

Gehäuse-Material: PA

Herst.-Teilenr.: 1526300000

Inhalt: 50 St.

Kontaktmaterial: CuSn

Breite: 62.96 mm

Höhe: 11.6 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SL 5.08HC/12/90B 3.2SN GN BX

Abm.: (B x H) 62.96 mm x 11.6 mm

Durchgangs-Widerstand: 5 mΩ

Isolations-Widerstand: 100 MΩ

Maßangaben: 62.96 mm x 11.6 mm x 12 mm

Nennspannung: 300 V

Polzahl: 12

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095740000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 20 St.

Bestell-Nr.:1949997

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Weidmüller 1095760000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 15 St.

Bestell-Nr.:1949424

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095800000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 45 St.

Bestell-Nr.:1952046

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

45 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137320000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 90 St.

Bestell-Nr.:1952057

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

5.08 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204970000 Leiterplattensteckverbinder Gesamtpolzahl 3 120 St.

Bestell-Nr.:1952086

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

120 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204980000 Leiterplattensteckverbinder Gesamtpolzahl 4 90 St.

Bestell-Nr.:1949476

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1237080000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952096

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

11 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1264110000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 84 St.

Bestell-Nr.:1949351

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.5 mm

10 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 317.95^*

Weidmüller 1277340000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 66 St.

Bestell-Nr.:1949353

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

66 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277350000 Leiterplattensteckverbinder Gesamtpolzahl 18 Anzahl Reihen 1 54 St.

Bestell-Nr.:1952115

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

54 St.

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1951008 Weidmüller 1526300000 Leiterplattensteckverbinder Gesamtpolzahl 12 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951008 Weidmüller 1526300000 Leiterplattensteckverbinder Gesamtpolzahl 12 50 St.

Beschreibung

Weidmüller Verbinder 5.08mm SL 5.08HC#1526300000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 5.08mm Typ:SL 5.08HC#1526300000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:12Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:15 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 5.08mm SL 5.08HC#1526300000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118332315

Geliefert wird: Weidmüller Verbinder 5.08mm SL 5.08HC#1526300000, Verpackungseinheit: 50 Stk., EAN: 4050118332315
