Name: Weidmüller 1523970000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 21 St.
Brand: Weidmüller
SKU: 1953070
Availability: BackOrder

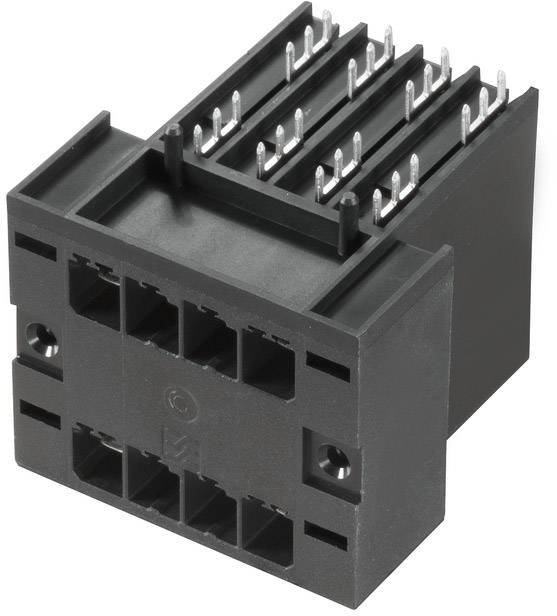

Schwarzer Kunststoffstecker mit mehreren Metallstiften, geeignet für elektronische Verbindungen und Anwendungen.

Abbildung ähnlich

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

7.62 mm

Inhalt

21 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 9. Dez.

Anzahl (Packungsgröße 21 St.)

Set(s)

Gesamt (CHF 6.95 / Stück)

CHF 145.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 8
Anzahl Reihen 2
Inhalt 21 St.

Unser Service für Sie

Technische Daten

Tiefe: 48.9 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 270°
Anzahl Lötstifte pro Pol: 3
Bestückungsloch-Durchmesser: 1.4 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Kriechstrecke. min.: 9.6 mm
Luftstrecke. min.: 6.9 mm
Berührungsschutz: IP20
Kurzzeitstromfestigkeit: 3 x 1s mit 192 A
Lötstiftlänge: 3.2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 8

Polzahl Gesamt: 8

Anzahl Reihen: 2

RM: 7.62 mm

Nennstrom: 30 A

Nennstrom - gerundet: 30 A

Polzahl je Reihe: 4

Anschluss: THT
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1523970000

Inhalt: 21 St.

Kontaktmaterial: Kupfer

Höhe: 41.9 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: SVD 7.62HP/08/270F 3.2SN BK BX

Abm.: 41.9 mm x 48.9

Durchgangs-Widerstand: 2 mΩ

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 41.9 mm x 48.9 mm

Nennspannung: 300 V

Polzahl: 8

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095740000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 20 St.

Bestell-Nr.:1949997

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Weidmüller 1095760000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 15 St.

Bestell-Nr.:1949424

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095800000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 45 St.

Bestell-Nr.:1952046

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

45 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137320000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 90 St.

Bestell-Nr.:1952057

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

5.08 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204970000 Leiterplattensteckverbinder Gesamtpolzahl 3 120 St.

Bestell-Nr.:1952086

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

120 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204980000 Leiterplattensteckverbinder Gesamtpolzahl 4 90 St.

Bestell-Nr.:1949476

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1237080000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952096

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

11 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1264110000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 84 St.

Bestell-Nr.:1949351

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.5 mm

10 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 317.95^*

Weidmüller 1277340000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 66 St.

Bestell-Nr.:1949353

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

66 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277350000 Leiterplattensteckverbinder Gesamtpolzahl 18 Anzahl Reihen 1 54 St.

Bestell-Nr.:1952115

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

54 St.

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1953070 Weidmüller 1523970000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 21 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1953070 Weidmüller 1523970000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 21 St.

Beschreibung

Weidmüller Verbinder 7.62mm SVD 7.62H#1523970000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SVD 7.62H#1523970000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:8Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:42 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SVD 7.62H#1523970000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118329490

Geliefert wird: Weidmüller Verbinder 7.62mm SVD 7.62H#1523970000, Verpackungseinheit: 21 Stk., EAN: 4050118329490
