Name: Weidmüller 1472510000 Leiterplattensteckverbinder Gesamtpolzahl 4 100 St.
Brand: Weidmüller
SKU: 1952921
Availability: BackOrder

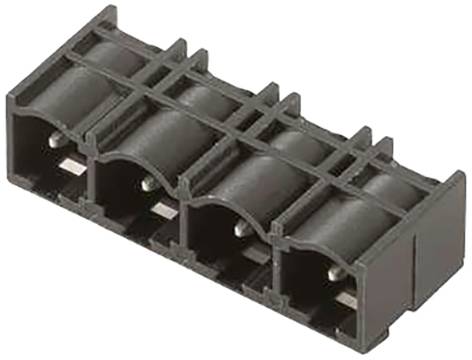

Schwarze elektrische Steckklemme mit vier Anschlüssen, geeignet für den Anschluss mehrerer Kabel.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

7.62 mm

Inhalt

100 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.02 / Stück)

CHF 101.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 4
Inhalt 100 St.

Unser Service für Sie

Technische Daten

Tiefe: 11.75 mm
Montage auf der Leiterplatte: THT-Lötanschluss
Abgangswinkel: 270°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: PA GF
Lagertemperatur: -25 °C - +55 °C
Kriechstrecke. min.: 8.1 mm
Luftstrecke. min.: 6.5 mm
Berührungsschutz: IP20 gesteckt
Kurzzeitstromfestigkeit: 3 x 1s mit 180 A
Lötstiftlänge: 3.2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 4

Polzahl Gesamt: 4

RM: 7.62 mm

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

Anschluss: THT
Löten

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1472510000

Inhalt: 100 St.

Kontaktmaterial: Kupfer

Höhe: 11.6 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SL 7.62HP/04/270G 3.2SN OR BX

Abm.: 11.6 mm x 11.75

Isolations-Widerstand: 100 MΩ

Maßangaben: 11.6 mm x 11.75 mm

Nennspannung: 300 V

Polzahl: 4

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.2 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Bestell-Nr.:1952041

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

60 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Bestell-Nr.:1952042

Lieferung Do., 10. Dez.

Conrad Electronic

7.62 mm

20 A

35 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Bestell-Nr.:1952058

Lieferung Di., 29. Dez.

Conrad Electronic

5.08 mm

20 A

36 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952095

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

10 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1952113

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Bestell-Nr.:1949914

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Bestell-Nr.:1951094

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Bestell-Nr.:1949355

Lieferung Fr., 18. Dez.

Conrad Electronic

3.5 mm

9.5 A

264 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1948792

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952119

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1952921 Weidmüller 1472510000 Leiterplattensteckverbinder Gesamtpolzahl 4 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1952921 Weidmüller 1472510000 Leiterplattensteckverbinder Gesamtpolzahl 4 100 St.

Beschreibung

Weidmüller Verbinder 7.62mm SL 7.62HP#1472510000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:SL 7.62HP#1472510000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:4Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:25 ABemessungsspannung:500 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,2 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 7.62mm SL 7.62HP#1472510000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118317640

Geliefert wird: Weidmüller Verbinder 7.62mm SL 7.62HP#1472510000, Verpackungseinheit: 100 Stk., EAN: 4050118317640
