Name: Weidmüller 1426760000 Schraubklemmblock 2.5 mm² Polzahl 19 Schwarz 15 St.
Brand: Weidmüller
SKU: 1950556
Availability: BackOrder

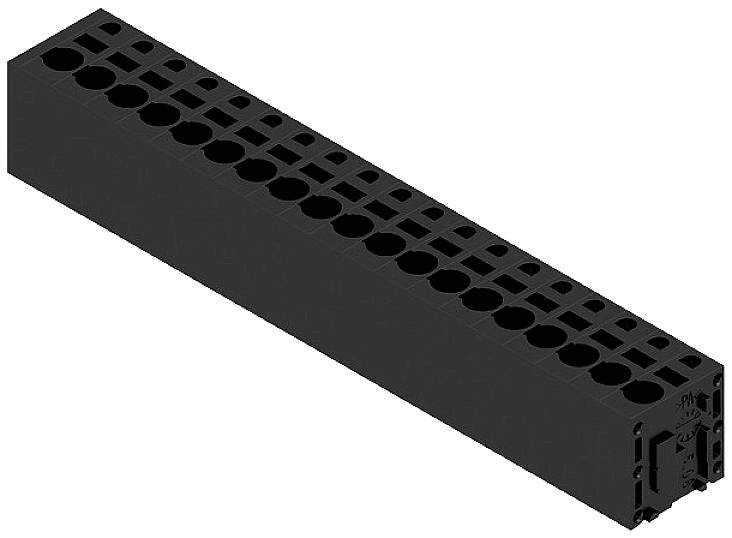

Ein langer, rechteckiger Kunststoffblock mit mehreren kreisförmigen Vertiefungen auf der Oberseite, möglicherweise ein Verbindungselement.

Produkt-Art

Schraubklemmblock

5.08 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl (Packungsgröße 15 St.)

Set(s)

Gesamt (CHF 4.80 / Stück)

CHF 71.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Unser Service für Sie

Technische Daten

Typ: LMFS 5.08/19/180 3.5SN BK BX

Produkt-Art: Schraubklemmblock

RM: 5.08 mm

Anzahl Reihen: 1

Polzahl je Reihe: 19

Polzahl: 19

Abisolierlänge (min.): 10 mm

Abisolierlänge (max.): 10 mm

Anschluss: Print
Push-In-Klemme

Nennstrom: 20 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 20 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 24

Steckrichtung: Senkrecht zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Kupferlegierung verzinnt

Herstellerfarbe: Schwarz

Gewicht: 27.25 g

Herst.-Teilenr.: 1426760000

Inhalt: 15 St.

Nennspannung: 300 V

Breite: 99.14 mm

Höhe: 18.7 mm

Länge: 14.8 mm

Typ: LMFS 5.08/19/180 3.5SN BK BX

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Polzahl je Reihe

Polzahl

Steckrichtung

Produkt-Art

Weidmüller 1330960000 Schraubklemmblock 2.5 mm² Polzahl 2 Orange 130 St.

Bestell-Nr.:1951108

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 65.95^*

Weidmüller 1330970000 Federkraftklemmblock 2.5 mm² Polzahl 3 Orange 90 St.

Bestell-Nr.:1952768

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Weidmüller 1330980000 Schraubklemmblock 2.5 mm² Polzahl 4 Orange 70 St.

Bestell-Nr.:1950451

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Weidmüller 1330990000 Schraubklemmblock 2.5 mm² Polzahl 5 Orange 55 St.

Bestell-Nr.:1952769

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Weidmüller 1331000000 Schraubklemmblock 2.5 mm² Polzahl 6 Orange 45 St.

Bestell-Nr.:1950452

Lieferung Di., 23. Feb. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Weidmüller 1331010000 Federkraftklemmblock 2.5 mm² Polzahl 7 Orange 40 St.

Bestell-Nr.:1951109

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Weidmüller 1331020000 Schraubklemmblock 2.5 mm² Polzahl 8 Orange 35 St.

Bestell-Nr.:1949901

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 71.95^*

Weidmüller 1331030000 Schraubklemmblock 2.5 mm² Polzahl 9 Orange 30 St.

Bestell-Nr.:1950453

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 67.95^*

Weidmüller 1331040000 Federkraftklemmblock 2.5 mm² Polzahl 10 Orange 25 St.

Bestell-Nr.:1948784

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Federkraftklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 63.95^*

Weidmüller 1331050000 Schraubklemmblock 2.5 mm² Polzahl 11 Orange 25 St.

Bestell-Nr.:1949902

Lieferung Do., 21. Jan. 2027

Conrad Electronic

Waagerecht zur Leiterplatte

Schraubklemmblock

Stück

Min.: 1

Vielfache: 1

CHF 69.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950556 Weidmüller 1426760000 Schraubklemmblock 2.5 mm² Polzahl 19 Schwarz 15 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950556 Weidmüller 1426760000 Schraubklemmblock 2.5 mm² Polzahl 19 Schwarz 15 St.

Beschreibung

Weidmüller Leiterplattenklemme LMFS 5.08#1426760000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.08mmTyp:LMFS 5.08#1426760000Höhe:18,7 mmAnzahl der elektrischen Anschlüsse:19Rastermaß der Anschlüsse:5,08 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:SteckklemmanschlussAnschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP20
Weidmüller Leiterplattenklemme LMFS 5.08#1426760000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4050118230512

Geliefert wird: Weidmüller Leiterplattenklemme 5.08mm LMFS 5.08#1426760000, Verpackungseinheit: 15 Stk., EAN: 4050118230512
