Name: Weidmüller 1375830000 Leiterplattensteckverbinder Gesamtpolzahl 28 Anzahl Reihen 1 30 St.
Brand: Weidmüller
SKU: 1950277
Availability: BackOrder

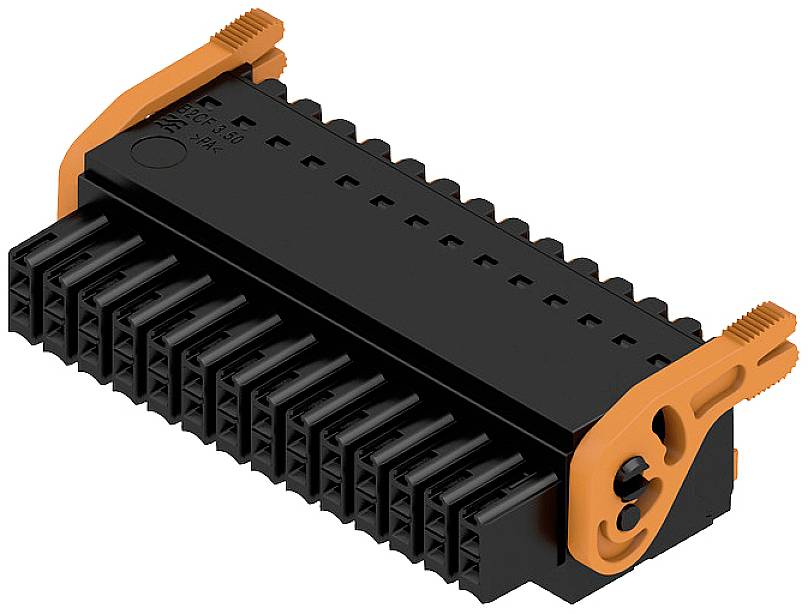

Ein schwarzer, rechteckiger Stecker mit orangefarbenen Hebeln an beiden Seiten. Der Stecker hat mehrere Anschlusspunkte auf der Oberseite.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

30 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 13. Jan. 2027

Anzahl (Packungsgröße 30 St.)

Set(s)

Gesamt (CHF 13.20 / Stück)

CHF 395.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 28
Anzahl Reihen 1
Inhalt 30 St.

Unser Service für Sie

Technische Daten

Tiefe: 29.9 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Steckkraft/Pol: 5 N
Ziehkraft/Pol: 5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Farbe Betätigungselemente: orange
Werkstoff Betätigungselement: PA 66/6
Betätigungskraft Betätigungselement: 40 N

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 28

Polzahl Gesamt: 28

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 9.5 A

Nennstrom - gerundet: 9.5 A

DIN-Norm: DIN 5264

Polzahl je Reihe: 28

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1375830000

Inhalt: 30 St.

Kontaktmaterial: Kupfer

Breite: 55.9 mm

Höhe: 17.25 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: B2CF 3.50/28/180LH SN BK BX

: 26 AWG - 16 AWG

Abm.: (B x H) 55.9 mm x 17.25 mm

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.14 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 55.9 mm x 17.25 mm x 29.9 mm

Nennspannung: 300 V

Polzahl: 28

Querschnitt: 1.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant
