Name: Weidmüller 1359690000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 235 St.
Brand: Weidmüller
SKU: 1950269
Availability: BackOrder

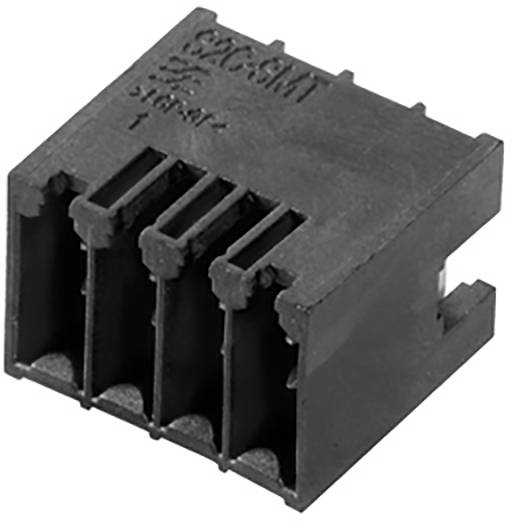

'Schwarze Kunststoff-Steckverbindung mit vier Anschlüssen'

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

235 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 13. Jan. 2027

Anzahl (Packungsgröße 235 St.)

Set(s)

Gesamt (CHF 4.72 / Stück)

CHF 1'109.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 24
Anzahl Reihen 1
Inhalt 235 St.

Unser Service für Sie

Technische Daten

Tiefe: 14.2 mm
Montage auf der Leiterplatte: THT/THR-Lötanschluss
Abgangswinkel: 90°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: LCP GF
Lagertemperatur: -25 °C - +55 °C
Berührungsschutz: IP20
Steckkraft/Pol: 3.5 N
Ziehkraft/Pol: 2.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Lötstiftlänge: 1.5 mm
Außendurchmesser Lötauge: 2.1 mm
Schablonenloch Durchmesser: 1.9 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 24

Polzahl Gesamt: 24

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Polzahl je Reihe: 24

Anschluss: THT
THR
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1359690000

Inhalt: 235 St.

Kontaktmaterial: Kupfer

Breite: 43.4 mm

Höhe: 12.3 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: S2C-SMT 3.50/24/90G 1.5SN BK RL

Abm.: (B x H) 43.4 mm x 12.3 mm

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 43.4 mm x 12.3 mm x 14.2 mm

Nennspannung: 150 V

Polzahl: 24

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 1.5 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095680000 Leiterplattensteckverbinder Gesamtpolzahl 2 Anzahl Reihen 1 60 St.

Bestell-Nr.:1952041

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

60 St.

Stück

Min.: 1

Vielfache: 1

CHF 119.95^*

Weidmüller 1095700000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 35 St.

Bestell-Nr.:1952042

Lieferung Do., 10. Dez.

Conrad Electronic

7.62 mm

20 A

35 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137350000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 36 St.

Bestell-Nr.:1952058

Lieferung Di., 29. Dez.

Conrad Electronic

5.08 mm

20 A

36 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1236370000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952095

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

10 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

Weidmüller 1277290000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1952113

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277330000 Leiterplattensteckverbinder Gesamtpolzahl 14 Anzahl Reihen 1 72 St.

Bestell-Nr.:1949914

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

72 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277420000 Leiterplattensteckverbinder Gesamtpolzahl 30 Anzahl Reihen 1 30 St.

Bestell-Nr.:1951094

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

30 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1277460000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 264 St.

Bestell-Nr.:1949355

Lieferung Fr., 18. Dez.

Conrad Electronic

3.5 mm

9.5 A

264 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277480000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 132 St.

Bestell-Nr.:1948792

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

132 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277510000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952119

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950269 Weidmüller 1359690000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 235 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950269 Weidmüller 1359690000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 235 St.

Beschreibung

Weidmüller Verbinder 3.50mm S2C-SMT 3#1359690000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1359690000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:24Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:1,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1359690000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118162998

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1359690000, Verpackungseinheit: 235 Stk., EAN: 4050118162998
