Name: Weidmüller 1358810000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 175 St.
Brand: Weidmüller
SKU: 1952305
Availability: BackOrder

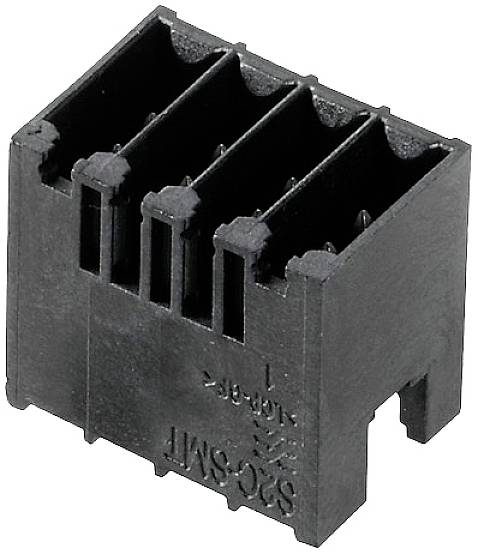

'Schwarzer Kunststoff-Stecker mit vier Anschlussbuchsen, Beschriftung auf der Unterseite.'

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

175 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 13. Jan. 2027

Anzahl (Packungsgröße 175 St.)

Set(s)

Gesamt (CHF 3.34 / Stück)

CHF 584.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 16
Anzahl Reihen 1
Inhalt 175 St.

Unser Service für Sie

Technische Daten

Tiefe: 10.8 mm
Montage auf der Leiterplatte: THT/THR-Lötanschluss
Abgangswinkel: 180°
Anzahl Lötstifte pro Pol: 1
Bestückungsloch-Durchmesser: 1.3 mm
Isolierstoff: LCP GF
Lagertemperatur: -25 °C - +55 °C
Berührungsschutz: IP20
Steckkraft/Pol: 3.5 N
Ziehkraft/Pol: 2.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Lötstiftlänge: 3.5 mm
Außendurchmesser Lötauge: 2.1 mm
Schablonenloch Durchmesser: 1.9 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 16

Polzahl Gesamt: 16

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Polzahl je Reihe: 16

Anschluss: THT
THR
Löten

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1358810000

Inhalt: 175 St.

Kontaktmaterial: Kupfer

Breite: 29.4 mm

Höhe: 17.7 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: S2C-SMT 3.50/16/180G 3.5SN BK RL

Abm.: (B x H) 29.4 mm x 17.7 mm

Isolations-Widerstand: 100 MΩ

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 29.4 mm x 17.7 mm x 10.8 mm

Nennspannung: 150 V

Polzahl: 16

RoHS-konform: Ja

Steckzyklen: 25

Stift-Länge: 3.5 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095720000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 25 St.

Bestell-Nr.:1952044

Lieferung Mo., 21. Dez.

Conrad Electronic

7.62 mm

20 A

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095770000 Leiterplattensteckverbinder Gesamtpolzahl 11 Anzahl Reihen 1 15 St.

Bestell-Nr.:1951134

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

Stück

Min.: 1

Vielfache: 1

CHF 145.95^*

Weidmüller 1175330000 Leiterplattensteckverbinder Gesamtpolzahl 3 100 St.

Bestell-Nr.:1951144

Lieferung Do., 21. Jan. 2027

Conrad Electronic

5.08 mm

15 A

100 St.

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Weidmüller 1211270000 Leiterplattensteckverbinder Gesamtpolzahl 5 Anzahl Reihen 2 50 St.

Bestell-Nr.:1951257

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

5 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Weidmüller 1277310000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 102 St.

Bestell-Nr.:1951092

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

102 St.

Stück

Min.: 1

Vielfache: 1

CHF 445.95^*

Weidmüller 1277320000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952114

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277360000 Leiterplattensteckverbinder Gesamtpolzahl 20 Anzahl Reihen 1 48 St.

Bestell-Nr.:1952116

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 St.

Stück

Min.: 1

Vielfache: 1

CHF 437.95^*

Weidmüller 1277370000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 48 St.

Bestell-Nr.:1951093

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

Bestell-Nr.:1952117

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

42 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

24 Stk. Weidmüller Verbinder 5.08mm BLZP

Bestell-Nr.:1952283

Nicht verfügbar

Conrad Electronic

5.08 mm

24 St.

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1952305 Weidmüller 1358810000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 175 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1952305 Weidmüller 1358810000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 175 St.

Beschreibung

Weidmüller Verbinder 3.50mm S2C-SMT 3#1358810000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:S2C-SMT 3#1358810000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:fester SteckverbinderKontaktausführung:StiftPolzahl:16Anzahl der Steckkontaktreihen:2Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:FlüssigkristallpolymerGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..120 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstige
Weidmüller Verbinder 3.50mm S2C-SMT 3#1358810000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118161649

Geliefert wird: Weidmüller Verbinder 3.50mm S2C-SMT 3#1358810000, Verpackungseinheit: 175 Stk., EAN: 4050118161649
