Name: Weidmüller 1353650000 Leiterplattensteckverbinder Gesamtpolzahl 8 24 St.
Brand: Weidmüller
SKU: 1950010
Availability: BackOrder

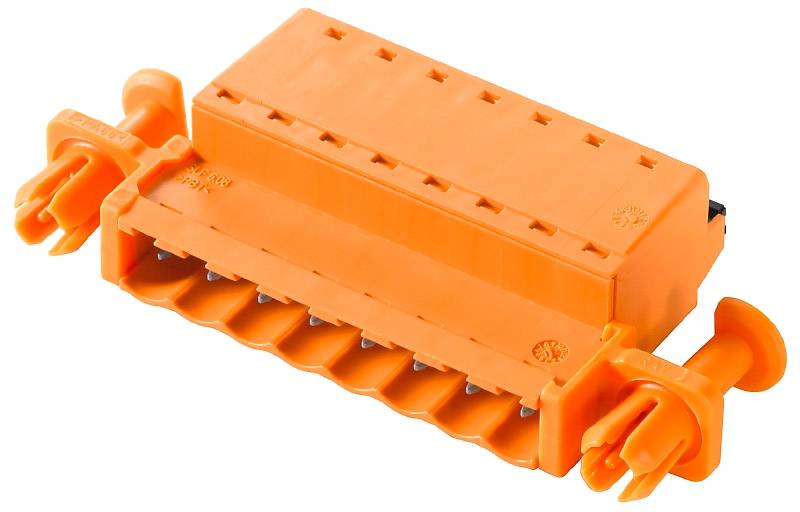

Orange Kunststoffverbinder mit mehreren Steckplätzen und seitlichen Klemmen. Verwendet für elektrische Verbindungen in Geräten.

Abbildung ähnlich

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

24 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 21. Jan. 2027

Anzahl (Packungsgröße 24 St.)

Set(s)

Gesamt (CHF 5.00 / Stück)

CHF 119.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 8
Inhalt 24 St.

Unser Service für Sie

Technische Daten

Tiefe: 31 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Steckkraft/Pol: 7 N
Ziehkraft/Pol: 5.5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 120 A
Farbe Betätigungselemente: schwarz
Lehrdorn: 2.8 mm x 2 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 8

Polzahl Gesamt: 8

RM: 5.08 mm

Nennstrom: 14 A

Nennstrom - gerundet: 14 A

DIN-Norm: DIN 5264

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1353650000

Inhalt: 24 St.

Kontaktmaterial: CuSn

Höhe: 14.2 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SLF 5.08/08/180DF SN OR BX

: 26 AWG - 12 AWG

Abm.: 14.2 mm x 31

Durchgangs-Widerstand: 4.5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.13 mm² - 3.31 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 14.2 mm x 31 mm

Nennspannung: 300 V

Polzahl: 8

Querschnitt: 2.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095720000 Leiterplattensteckverbinder Gesamtpolzahl 6 Anzahl Reihen 1 25 St.

Bestell-Nr.:1952044

Lieferung Mo., 21. Dez.

Conrad Electronic

7.62 mm

20 A

25 St.

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095770000 Leiterplattensteckverbinder Gesamtpolzahl 11 Anzahl Reihen 1 15 St.

Bestell-Nr.:1951134

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

Stück

Min.: 1

Vielfache: 1

CHF 145.95^*

Weidmüller 1175330000 Leiterplattensteckverbinder Gesamtpolzahl 3 100 St.

Bestell-Nr.:1951144

Lieferung Do., 21. Jan. 2027

Conrad Electronic

5.08 mm

15 A

100 St.

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Weidmüller 1211270000 Leiterplattensteckverbinder Gesamtpolzahl 5 Anzahl Reihen 2 50 St.

Bestell-Nr.:1951257

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

5 mm

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Weidmüller 1277310000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 102 St.

Bestell-Nr.:1951092

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

102 St.

Stück

Min.: 1

Vielfache: 1

CHF 445.95^*

Weidmüller 1277320000 Leiterplattensteckverbinder Gesamtpolzahl 12 Anzahl Reihen 1 84 St.

Bestell-Nr.:1952114

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

Weidmüller 1277360000 Leiterplattensteckverbinder Gesamtpolzahl 20 Anzahl Reihen 1 48 St.

Bestell-Nr.:1952116

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 St.

Stück

Min.: 1

Vielfache: 1

CHF 437.95^*

Weidmüller 1277370000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 48 St.

Bestell-Nr.:1951093

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

48 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277380000 Leiterplattensteckverbinder Gesamtpolzahl 24 Anzahl Reihen 1 42 St.

Bestell-Nr.:1952117

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

42 St.

Stück

Min.: 1

Vielfache: 1

CHF 457.95^*

24 Stk. Weidmüller Verbinder 5.08mm BLZP

Bestell-Nr.:1952283

Nicht verfügbar

Conrad Electronic

5.08 mm

24 St.

Stück

Min.: 1

Vielfache: 1

CHF 169.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1950010 Weidmüller 1353650000 Leiterplattensteckverbinder Gesamtpolzahl 8 24 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1950010 Weidmüller 1353650000 Leiterplattensteckverbinder Gesamtpolzahl 8 24 St.

Beschreibung

Weidmüller Leiterplattensteckverbind. SLF 50808180DFSNORBX

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattensteckverbind. Stiftstecker, 5.08mmTyp:SLF 50808180DFSNORBXVerbindungsart:flexibler LeiterplattenverbinderKontaktausführung:StiftPolzahl:8Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:22,5 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,2..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,2..2,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:PolybutylenterephthalatWerkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..100 °CSchutzart (IP), montiert:sonstige
Weidmüller Leiterplattensteckverbind. SLF 50808180DFSNORBX: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118156379

Geliefert wird: Weidmüller Leiterplattensteckverbind. Stiftstecker, 5.08mm SLF 50808180DFSNORBX, Verpackungseinheit: 24 Stk., EAN: 4050118156379
