Name: Weidmüller 1353480000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 42 St.
Brand: Weidmüller
SKU: 1952270
Availability: BackOrder

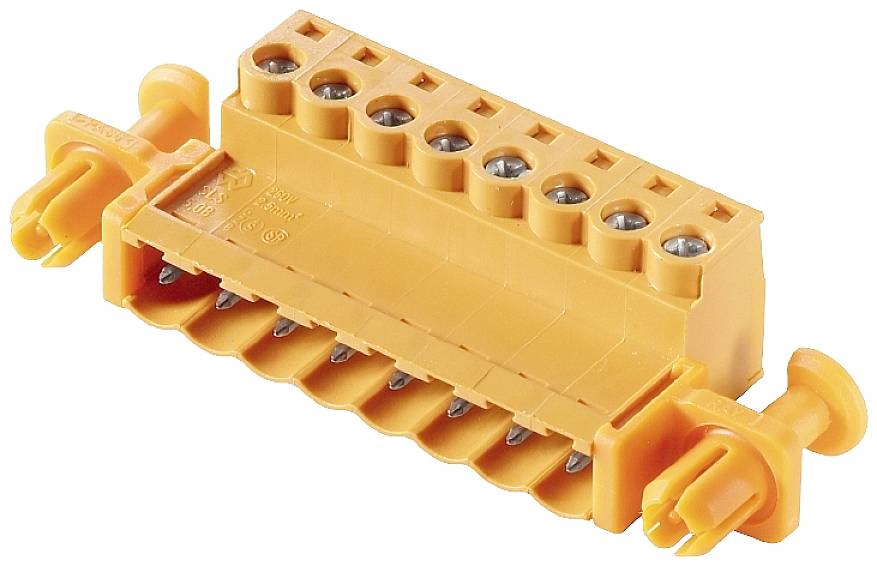

Eine orangefarbene elektrische Anschlussklemme mit acht Schraubverbindungen, geeignet für die Verdrahtung in elektrischen Schaltungen.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

5.08 mm

Inhalt

42 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 5. Feb. 2027

Anzahl (Packungsgröße 42 St.)

Set(s)

Gesamt (CHF 2.33 / Stück)

CHF 97.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 3
Anzahl Reihen 1
Inhalt 42 St.

Unser Service für Sie

Technische Daten

Tiefe: 22.2 mm
Isolierstoff: PBT
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 7 mm
Anzugsdrehmoment: 0.4 Nm - 0.5 Nm
Klemmschraube: M2.5
Leiteranschlusstechnik: Zugbügelanschluss
Leiterabgangsrichtung: 180°
Steckkraft/Pol: 4 N
Ziehkraft/Pol: 3 N
Kurzzeitstromfestigkeit: 3 x 1s mit 120 A
Lehrdorn: 2.8 mm x 2 mm, 2.4 mm

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 3

Polzahl Gesamt: 3

Anzahl Reihen: 1

RM: 5.08 mm

Nennstrom: 15 A

Nennstrom - gerundet: 15 A

DIN-Norm: DIN 5264-A

Polzahl je Reihe: 3

Anschluss: Schrauben
Stecker

Herstellerfarbe: Orange

Gehäuse-Material: PA

Herst.-Teilenr.: 1353480000

Inhalt: 42 St.

Kontaktmaterial: CuSn

Höhe: 15.3 mm

Max. Temperatur: +100 °C

Min. Temperatur: -50 °C

Typ: SLS 5.08/03/180DF SN OR BX

: 26 AWG - 12 AWG

Abm.: 15.3 mm x 22.2

Durchgangs-Widerstand: 4.5 mΩ

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.13 mm² - 3.31 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 15.3 mm x 22.2 mm

Nennspannung: 300 V

Polzahl: 3

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant
