Name: Weidmüller 1277950000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 36 St.
Brand: Weidmüller
SKU: 1951099
Availability: BackOrder

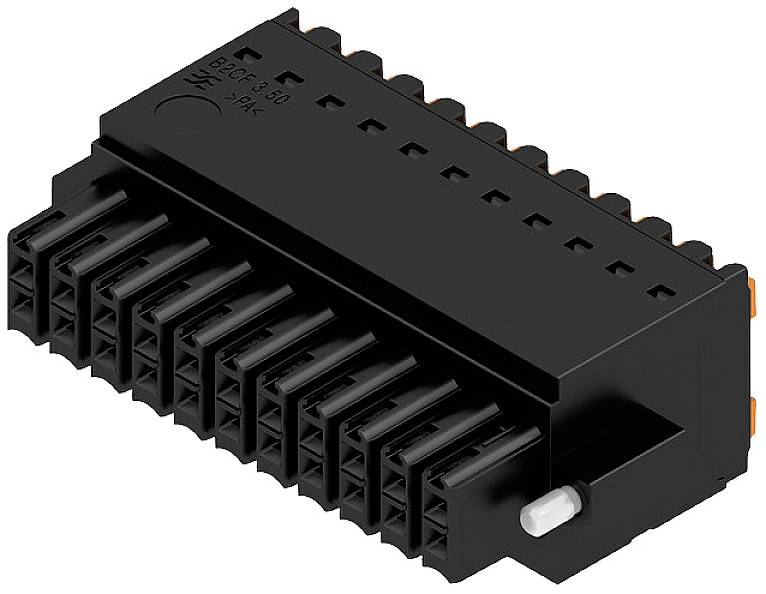

Ein schwarzer elektrischer Steckverbinder mit mehreren Anschlüssen, die für Kabelverbindungen in elektronischen Geräten verwendet werden.

Produkt-Art

Leiterplattensteckverbinder

Gesamtpolzahl

3.5 mm

Inhalt

36 St.

Polzahl Gesamt

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 13. Jan. 2027

Anzahl (Packungsgröße 36 St.)

Set(s)

Gesamt (CHF 10.28 / Stück)

CHF 369.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Polzahl Gesamt 22
Anzahl Reihen 1
Inhalt 36 St.

Unser Service für Sie

Technische Daten

Tiefe: 26.25 mm
Isolierstoff: PA 66 GF 30
Lagertemperatur: -25 °C - +55 °C
Abisolierlänge: 10 mm
Leiteranschlusstechnik: PUSH IN, Federanschluss
Leiterabgangsrichtung: 180°
Berührungsschutz: IP20
Anzugsdrehmoment Schraubflansch: 0.2 Nm - 0.25 Nm
Steckkraft/Pol: 5 N
Ziehkraft/Pol: 5 N
Kurzzeitstromfestigkeit: 3 x 1s mit 80 A
Farbe Betätigungselemente: orange
Werkstoff Betätigungselement: PA 66/6
Betätigungskraft Betätigungselement: 40 N

Produkt-Art: Leiterplattensteckverbinder

Gesamtpolzahl: 22

Polzahl Gesamt: 22

Anzahl Reihen: 1

RM: 3.5 mm

Nennstrom: 9.5 A

Nennstrom - gerundet: 9.5 A

DIN-Norm: DIN 5264

Polzahl je Reihe: 22

Anschluss: Push-In-Klemme
Federklemme

Herstellerfarbe: Schwarz

Gehäuse-Material: PA

Herst.-Teilenr.: 1277950000

Inhalt: 36 St.

Kontaktmaterial: Kupfer

Breite: 45.5 mm

Höhe: 15.2 mm

Max. Temperatur: +120 °C

Min. Temperatur: -50 °C

Typ: B2CF 3.50/22/180F SN BK BX

: 26 AWG - 16 AWG

Abm.: (B x H) 45.5 mm x 15.2 mm

Isolations-Widerstand: 100 MΩ

Klemmbereich-Ø: 0.14 mm² - 1.5 mm²

Kontaktoberfläche Steckseite: verzinnt

Maßangaben: 45.5 mm x 15.2 mm x 26.25 mm

Nennspannung: 300 V

Polzahl: 22

Querschnitt: 1.5 mm²

RoHS-konform: Ja

Steckzyklen: 25

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Gesamtpolzahl

Nennstrom - gerundet

Inhalt

Weidmüller 1095740000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 1 20 St.

Bestell-Nr.:1949997

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

20 St.

Stück

Min.: 1

Vielfache: 1

CHF 141.95^*

Weidmüller 1095760000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 15 St.

Bestell-Nr.:1949424

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

7.62 mm

20 A

15 St.

Stück

Min.: 1

Vielfache: 1

CHF 133.95^*

Weidmüller 1095800000 Leiterplattensteckverbinder Gesamtpolzahl 3 Anzahl Reihen 1 45 St.

Bestell-Nr.:1952046

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

7.62 mm

20 A

45 St.

Stück

Min.: 1

Vielfache: 1

CHF 127.95^*

Weidmüller 1137320000 Leiterplattensteckverbinder Gesamtpolzahl 4 Anzahl Reihen 1 90 St.

Bestell-Nr.:1952057

Lieferung Fr., 27. Nov.

5 Set(s)Conrad Electronic

5.08 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204970000 Leiterplattensteckverbinder Gesamtpolzahl 3 120 St.

Bestell-Nr.:1952086

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

120 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1204980000 Leiterplattensteckverbinder Gesamtpolzahl 4 90 St.

Bestell-Nr.:1949476

Lieferung Di., 29. Dez.

Conrad Electronic

5 mm

20 A

90 St.

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Weidmüller 1237080000 Leiterplattensteckverbinder Gesamtpolzahl 10 Anzahl Reihen 1 50 St.

Bestell-Nr.:1952096

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.81 mm

11 A

50 St.

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

Weidmüller 1264110000 Leiterplattensteckverbinder Gesamtpolzahl 8 Anzahl Reihen 2 84 St.

Bestell-Nr.:1949351

Lieferung Do., 21. Jan. 2027

Conrad Electronic

3.5 mm

10 A

84 St.

Stück

Min.: 1

Vielfache: 1

CHF 317.95^*

Weidmüller 1277340000 Leiterplattensteckverbinder Gesamtpolzahl 16 Anzahl Reihen 1 66 St.

Bestell-Nr.:1949353

Lieferung Fr., 27. Nov.

2 Set(s)Conrad Electronic

3.5 mm

9.5 A

66 St.

Stück

Min.: 1

Vielfache: 1

CHF 481.95^*

Weidmüller 1277350000 Leiterplattensteckverbinder Gesamtpolzahl 18 Anzahl Reihen 1 54 St.

Bestell-Nr.:1952115

Lieferung Mi., 13. Jan. 2027

Conrad Electronic

3.5 mm

9.5 A

54 St.

Stück

Min.: 1

Vielfache: 1

CHF 439.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1951099 Weidmüller 1277950000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 36 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951099 Weidmüller 1277950000 Leiterplattensteckverbinder Gesamtpolzahl 22 Anzahl Reihen 1 36 St.

Beschreibung

Weidmüller Verbinder 3.50mm B2CF 3.50#1277950000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 3.50mm Typ:B2CF 3.50#1277950000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:22Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Kontakt/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:12 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..1,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,14..1,5 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:sonstige KupferlegierungenWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-50..120 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 3.50mm B2CF 3.50#1277950000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovativer Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118068092

Geliefert wird: Weidmüller Verbinder 3.50mm B2CF 3.50#1277950000, Verpackungseinheit: 36 Stk., EAN: 4050118068092
