Walther Werke 98603310 Wallbox 32 A Anzahl Anschlüsse 2 22 kW
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Spannungsart der Versorgungsspannung: AC
- Werkstoff des Gehäuses: Stahl
- Geeignet für Wandmontage: ja
- Mobilfunkstandard 4G (LTE): nein
- Mit Display: nein
- Frequenz: 50 Hz
- Kompatibel mit Apple HomeKit: nein
- Kompatibel mit Amazon Alexa: nein
- Kompatibel mit Google Assistant: nein
- IFTTT-Unterstützung verfügbar: nein
- Geeignet für Bodenmontage: nein
- Eingangsspannung: 400 V
- Nennanschlussleistung: 22 kW
- Ausgangsspannung DC: 0 V
- Ausgangsspannung AC 50 Hz: 400 V
- Ausgangsspannung AC 60 Hz: 0 V
- Max. Ausgangsstrom AC 50 Hz: 32 A
- Anzahl der Ladepunkte: 2
- Max. Leistung pro Ladepunkt: 22 kW
- Länge des Ladekabels: 6 m
- Geeignet für Rohrmontage: nein
- Tragbar: nein
- Mit Hausanschlusskasten (HAK): nein
- Mit Überspannungsschutzmodul: nein
- Anzahl der FI-Schalter Typ A: 2
- Ladekabel dauerhaft verriegelbar an der Ladestation: ja
- DC-Fehlerstromerkennung: ja
- Schützkontakt-Verschweiß-Erkennung: ja
- Mit Leitungsschutzschalter: nein
- Vernetzbar als Master: ja
- Vernetzbar als Extender: ja
- Vernetzbar über LAN: ja
- Vernetzbar über WLAN: nein
- Mobilfunkstandard 5G: nein
- Mit Energiezähler: ja
- Mit Schlüsselschalter: nein
- Mit integriertem RFID-Kartenleser: ja
- NFC (Near Field Communication): ja
- Statisches Lastmanagement integriert: ja
- Geeignet für dynamisches Lastmanagement: ja
- Open Charge Point Protocol (OCPP) Version: 1.6
- Plug and charge (ISO 15118): ja
- Bedienung und Konfiguration über App: nein
- Export der Ladehistorie: ja
- Backend mitgeliefert: nein
- Mit MID-kompatiblem Energiezähler: ja
- Eichrechtskonform: nein
- Anzahl der Ladekupplungen Typ 2: 2
- Produkt-Art
Wallbox
- Ladestrom
32 A
- Anzahl Anschlüsse
2
- Ladeleistung
22 kW
- Anzahl Phasen
3phasig
- Nennspannung
400 V
- Kabellänge
6 m
IP54
IK10

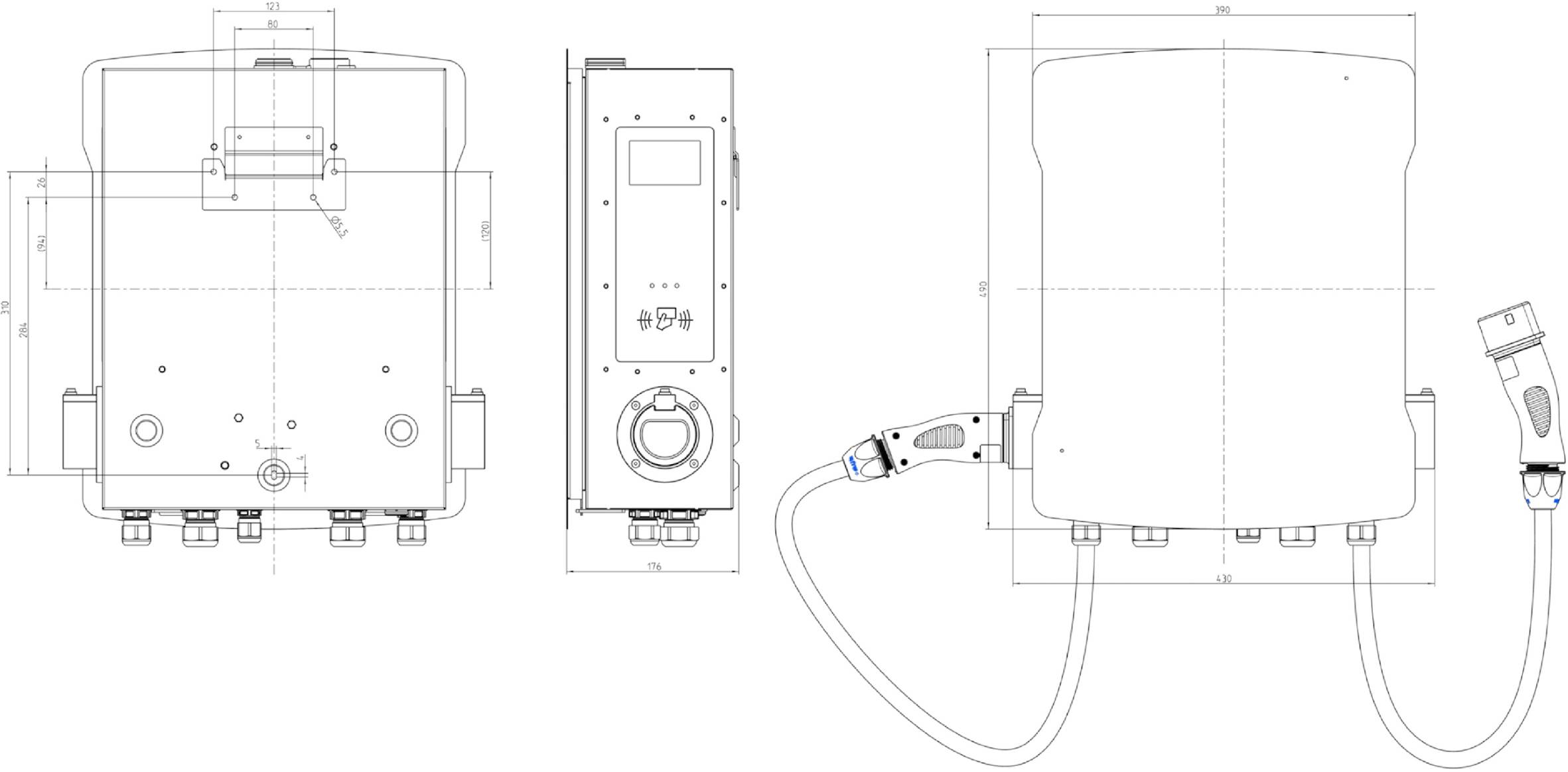

- Breite
430 mm
- Höhe
490 mm
- Tiefe
176 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3836340 Walther Werke 98603310 Wallbox 32 A Anzahl Anschlüsse 2 22 kW
Datenblatt 3836340 Walther Werke 98603310 Wallbox 32 A Anzahl Anschlüsse 2 22 kW
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3836340 Walther Werke 98603310 Wallbox 32 A Anzahl Anschlüsse 2 22 kW
Beschreibung
WALTHER Wallbox smartEVO duo Ausstattungsmerkmale: Ladung nach Mode 3 nach IEC 61851 2x Ladekupplung Typ 2 (Mode 3) Leitungslänge 6m - festangeschlossen Ladeleistung je Ladepunkt bis zu 22kW 3 Status-LED s im seitlichen Panel zur Anzeige des aktuellen Status des Ladepunktes Authentifizierung über seitlich angebrachtes RFID-Panel Powerline Communication (PLC) gemäß ISO 15118 ermöglicht Plug & Charge Anbindung an Energiemanagementsysteme über Modbus TCP oder EEBUS Konnektivität zu IPD control und IPD manager sowie an das SMA- Kommunikationsprotokoll (SEMP) Integrierter Webserver Update Firmware-Version sowie Steuerung/ Wartung per Remotezugriff. Ethernet-Schnittstelle einschl. AMJ- Modul zur Anbindung an festverlegtes Datenkabel sichtbarer Energiezähler (MID-zertifiziert) je Ladepunkt Smart-Grid-Fähigkeit durch OCPP 1.6 (JSON) Lokales Dynamisches Lastmanagement (DLM) einschl. Schieflasterkennung (Phasengenaues Regeln) der verfügbaren Ladeleistung mit bis zu 250 Ladepunkte Je Ladepunkt: Permanente PE-Überwachung 6mA DC- Fehlerstromüberwachung und FI Typ A Schützklebeüberwachung (welding detection) Integrierte 2-stufige Temperaturüberwachung. Robustes und witterungsbeständiges Gehäuse Verzinktes Pulverbeschichtetes Stahlblechgehäuse in Eisenglimmergrau (DB703) Abschließbare Tür im eleganten Design max. Anschluss der Versorgungsleitung bei NYY-J 2x5x10mm² Direktanschluss an Fehlerstromschutzschalter Mitgeliefertes Zubehör 2 RFID- Karten Mifare-Desfire EV1 1 Schlüssel 1x Wandhalterung 1x AMJ- Modul Befestigungsschrauben Bohrschablone QuickGuide
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
