Name: WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 3 Rastermaß: 5 mm 231-463/001-000/105-604 200 St.
Brand: WAGO
SKU: 727830
Availability: SoldOut

Schwarzer Kunststoffstecker mit sechs Pins in einer Reihe.

Der Ratingkurve für Federleiste zeigt den Strom in Ampere gegen die Umgebungstemperatur in Grad Celsius. Mehrere Kurven für verschiedene Polzahlen.

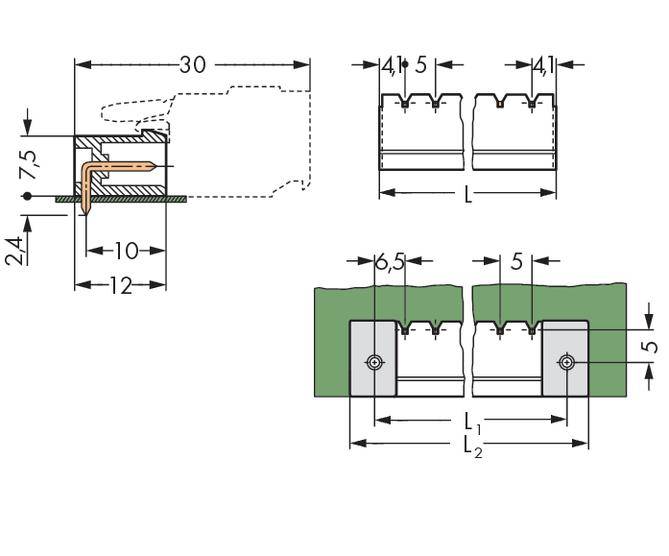

Technische Zeichnung eines Profilsystems mit Maßen. Seitliche und frontal Ansichten zeigen genaue Abmessungen und Details der Struktur.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gewinkelt

Anzahl Reihen

Serie

300

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 0.89 / Stück)

CHF 177.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 200 St.
Anzahl Reihen: 1
Polzahl Gesamt: 3

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gewinkelt

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 300

RM: 5 mm

Polzahl je Reihe: 3

Polzahl Gesamt: 3

Breite: 18.2 mm

Stiftform: Quadratisch

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Inhalt: 200 St.

Abm.: (L x B x H) 12 x 18.2 x 10.8 mm

Anschluss: Print

Gehäuse-Material: Polyphtalamid (PPA GF)

Herst.-Teilenr.: 231-463/001-000/105-604

Herstellerfarbe: Schwarz

Industrieverpackung: Ja

Isolationsmaterial: Polyphtalamid (PPA GF)

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 10.8 mm

Länge: 12 mm

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 231-46#4050821042761

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Nennstrom - gerundet

Polzahl Gesamt

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-440/001-000 100 St.

Bestell-Nr.:727807

Lieferung Mi., 16. Dez.

Conrad Electronic

53.2 mm

12 A

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-440/001-000/105-604 100 St.

Bestell-Nr.:727808

Lieferung Di., 24. Nov.

9999999999 Set(s)Conrad Electronic

53.2 mm

12 A

Stück

Min.: 1

Vielfache: 1

CHF 251.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-470/001-000 100 St.

Bestell-Nr.:727853

Lieferung Fr., 11. Dez.

Conrad Electronic

53.2 mm

16 A

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-470/001-000/105-604 100 St.

Bestell-Nr.:727854

Lieferung Di., 24. Nov.

9999999999 Set(s)Conrad Electronic

53.2 mm

16 A

Stück

Min.: 1

Vielfache: 1

CHF 281.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-441/001-000 100 St.

Bestell-Nr.:727809

Lieferung Mi., 16. Dez.

Conrad Electronic

58.2 mm

12 A

Stück

Min.: 1

Vielfache: 1

CHF 269.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-471/001-000 100 St.

Bestell-Nr.:727856

Lieferung Mi., 16. Dez.

Conrad Electronic

58.2 mm

16 A

Stück

Min.: 1

Vielfache: 1

CHF 295.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-471/001-000/105-604 100 St.

Bestell-Nr.:727857

Lieferung Di., 24. Nov.

9999999999 Set(s)Conrad Electronic

58.2 mm

16 A

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-442/001-000 100 St.

Bestell-Nr.:727810

Lieferung Mi., 16. Dez.

Conrad Electronic

63.2 mm

12 A

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-442/001-000/105-604 100 St.

Bestell-Nr.:727811

Lieferung Di., 24. Nov.

9999999999 Set(s)Conrad Electronic

63.2 mm

12 A

Stück

Min.: 1

Vielfache: 1

CHF 299.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-472/001-000 100 St.

Bestell-Nr.:727859

Lieferung Mi., 16. Dez.

Conrad Electronic

63.2 mm

16 A

Stück

Min.: 1

Vielfache: 1

CHF 325.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 727830 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 3 Rastermaß: 5 mm 231-463/001-000/105-604 200 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 727830 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 3 Rastermaß: 5 mm 231-463/001-000/105-604 200 St.

Beschreibung

WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 231-46#4050821042761

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THR-Stiftleiste Lötstift 1,2x1,2,abgew.,swTyp:231-46#4050821042761Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:16 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:THR-AnschlussLänge des Pins:2,4 mmGeeignet für Leiterplattendicke:1,5 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 231-46#4050821042761: weitere Details
THR-Stiftleiste
Lötstift 1,2 x 1,2 mm
abgewinkelt
Rastermaß 5 mm
3-polig
schwarzStiftleiste Serie 231 mit Rastermaß 5 mm

Bei dieser Stiftleiste mit der Artikelnummer 231-463/001-000/105-604 ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Maße sind in Breite x Höhe x Tiefe (18,2 x 10,8 x 12) mm. Die Kontaktoberfläche ist aus Zinn. Das MCS "
Multi Connection System"
von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Der Leiterplatten-Steckverbinder wird mittels THR verlötet. EAN: 4050821042761

Geliefert wird: WAGO GmbH & Co. KG THR-Stiftleiste Lötstift 1,2x1,2,abgew.,sw 231-46#4050821042761, Verpackungseinheit: 200 Stk., EAN: 4050821042761
