Name: WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 8 Rastermaß: 3.50 mm 734-168 100 St.
Brand: WAGO
SKU: 543665
Availability: BackOrder

Ein rechteckiger, beigefarbener Steckverbinder mit sechs vertikalen Metallpins, seitlich liegend, vor einem weißen Hintergrund.

'Deratingkurve zeigt den Zusammenhang zwischen Umgebungstemperatur (°C) und Strom in A für verschiedene polige Konfigurationen.'

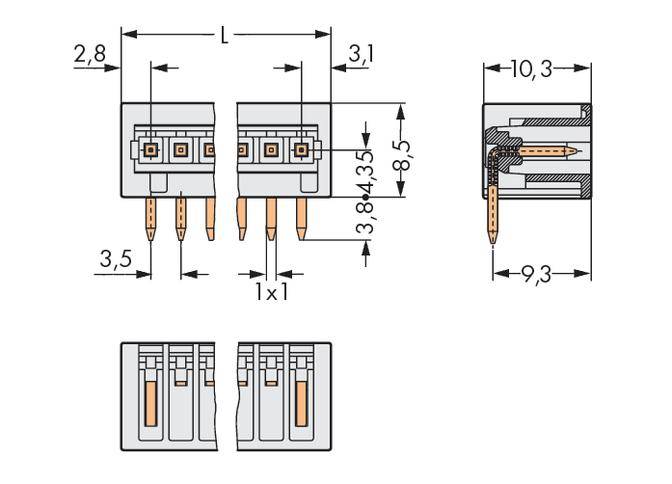

Diagramm zeigt technische Zeichnung eines Steckverbinders mit Abmessungen. Vorder-, Seiten- und Draufsicht mit Maßen in mm.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gewinkelt

Anzahl Reihen

Serie

2140

3.50 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.04 / Stück)

CHF 203.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 100 St.
Anzahl Reihen: 1
Polzahl Gesamt: 8

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gewinkelt

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 2140

RM: 3.50 mm

Polzahl je Reihe: 8

Polzahl Gesamt: 8

Breite: 30.4 mm

Stiftform: Quadratisch

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 100 St.

Abm.: (L x B x H) 10.3 x 30.4 x 12.3 mm

Anschluss: Print

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 734-168

Herstellerfarbe: Lichtgrau

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 12.3 mm

Länge: 10.3 mm

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 734-168

: flexibler Leiterplattenverbinder

: grau

: 160 V

: 8

: Stift

: -60-100 °C

: löten

: V0

: 2.5 kV

: Lötanschluss

: Zinn

: III

: 2

: 3.5 mm

: 1

: 3.5 mm

: Thermoplast

: 10 A

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-140/046-000 100 St.

Bestell-Nr.:543576

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gerade

37.4 mm

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-140/108-000 100 St.

Bestell-Nr.:543580

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gerade

44.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 375.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170 100 St.

Bestell-Nr.:543676

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gewinkelt

37.4 mm

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170/105-604 100 St.

Bestell-Nr.:543679

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gewinkelt

37.4 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-170/108-000 100 St.

Bestell-Nr.:543681

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gewinkelt

44.5 mm

Stück

Min.: 1

Vielfache: 1

CHF 375.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141 100 St.

Bestell-Nr.:543582

Lieferung Mi., 16. Dez.

Conrad Electronic

Stecker, gerade

40.9 mm

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/046-000 100 St.

Bestell-Nr.:543583

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gerade

40.9 mm

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/105-604 100 St.

Bestell-Nr.:543588

Lieferung Fr., 11. Dez.

Conrad Electronic

Stecker, gerade

40.9 mm

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-141/108-000 100 St.

Bestell-Nr.:543590

Lieferung Mi., 16. Dez.

Conrad Electronic

Stecker, gerade

48 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-171 100 St.

Bestell-Nr.:543682

Lieferung Mi., 16. Dez.

Conrad Electronic

Stecker, gewinkelt

40.9 mm

Stück

Min.: 1

Vielfache: 1

CHF 273.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 543665 WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 8 Rastermaß: 3.50 mm 734-168 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 543665 WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 8 Rastermaß: 3.50 mm 734-168 100 St.

Beschreibung

Einlötstift abgewinkelt 1 x 1 mm, 8-polig Rastermaß 3,5 mm, fehlsteckgeschützt, mit Seitenwänden, lichtgrau.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,0x1,0,abgew.,lgr 734-168, Verpackungseinheit: 100 Stk., EAN: 4044918872348

Beschreibung

Einlötstift abgewinkelt 1 x 1 mm, 8-polig Rastermaß 3,5 mm, fehlsteckgeschützt, mit Seitenwänden, lichtgrau.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,0x1,0,abgew.,lgr 734-168, Verpackungseinheit: 100 Stk., EAN: 4044918872348
